M4 Diameter bult M6 Diameter bult
M5 Diameter bult M8 Diameter bult

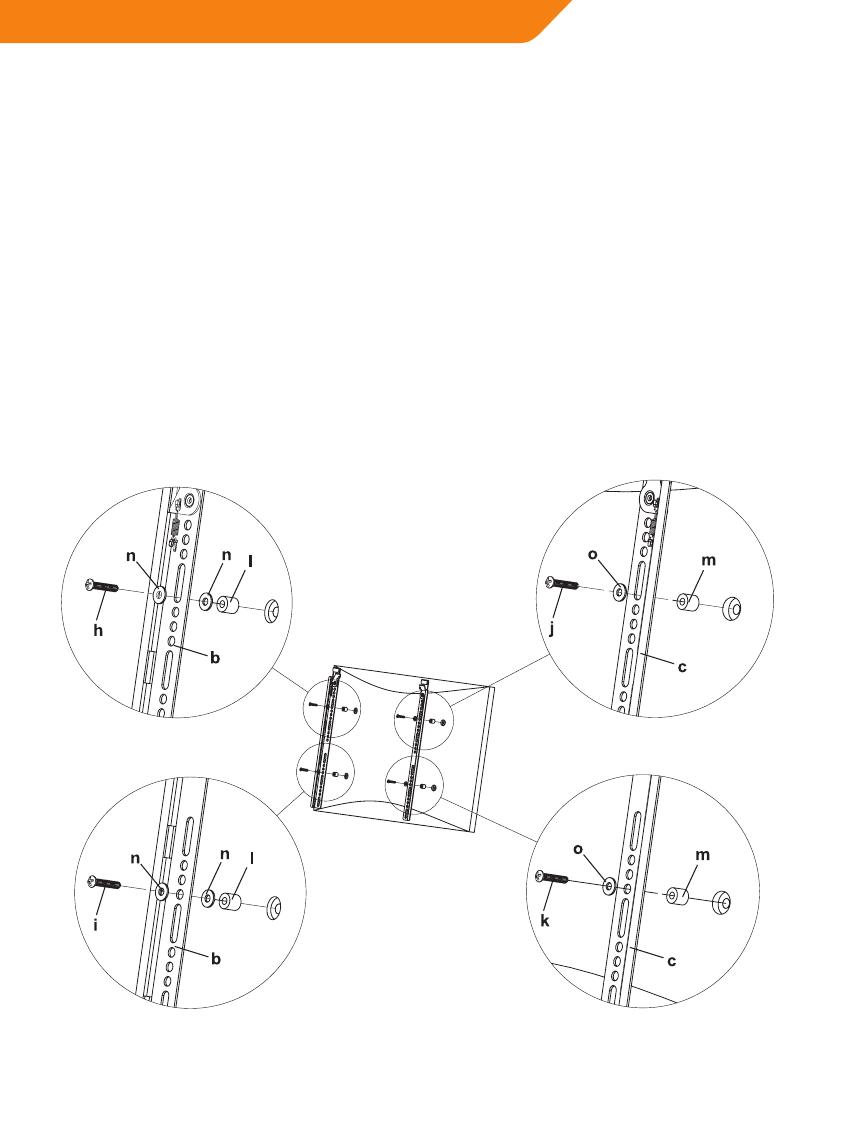

Diagram 1B
Montering av monitorfästet
på en TV med rundad baksida
Först av allt, se till att diametern på bultarna (h, i, j, k) är vad din TV
behöver. När du har bestämt rätt diameter, konsultera diagrammet
nedan. Du ska gänga in bulten i TV.n tillsammans med korrekt bricka (n,
o) och distansring (l, m). Till bultarna med diameter M4 eller M5, behöver
du ytterligare en M4/M5 bricka mellan monitorfästet och distansringen.
Se till att monitorfästena är vertikalt centrerade och i nivå med varandra.
