Montaažiplaadi paigaldamine
seinale
Tellis-, betoon- ja betoonplokkseinale paigaldamine:
Kasutage seinaplaati mallina, märkides selle abil seinale 3 ava kohad.
Veenduge, et avad on ühel joonel. Puurige avad 3/8-tollise (10 mm)
kivipuuriga vähemalt 2,4 tolli (60 mm) sügavuseks. Asetage igasse
avasse betooniankur (-ankrud). Veenduge, et ankur on betoonipinnaga
täielikult ühetasane, isegi kui betooni peal on kattekiht. Kinnitage
seinaplaat seinale 3 vahepoldiga (p) ja 3 vahepoldiga (q), nagu on
näidatud joonisel 2A.
Seinataladele paigaldamine:
Seinaplaat (a) tuleb paigaldada kahele puittalale, mis on teineteisest
vähemalt 16 tolli (406 mm) kaugusel. Kasutage talade leidmiseks
metalliotsijat Talade asukohta on hea kontrollida naaskli või õhukese
nõelaga, mida on kujutatud joonisel 2B. Tehke puuriga kummassegi
talasse soovitud kõrgusele 2,4 tolli (60 mm) sügavune eelava, kasutades
5/32-tollist (4 mm) puuritera. Veenduge, et avad asetsevad talade keskel
ja on teineteisega kohakuti. Kinnitage seinaplaat seinale, kasutades 2
vahepolti (p) ja 2 vahepoldiseibi (q).
p q
a
r

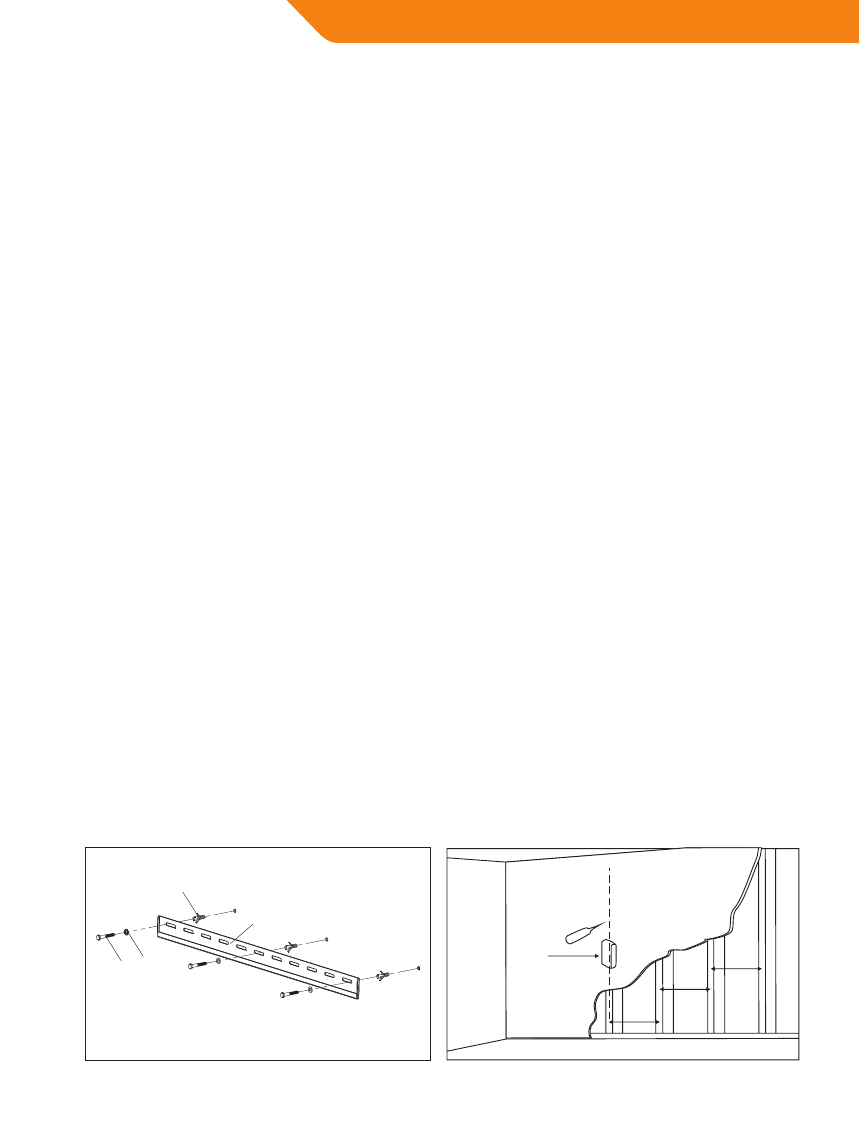

Joonis 2A Joonis 2B
Naastude
otsimisseade
16”
16”
16”
