UA
Кріплення кронштейнів
монітора до телевізора з
вигнутою задньою частиною
Перш за все візьміть болт такого діаметра (h,i,j,k), який підходить під
Ваш телевізор. Після визначення правильного діаметра див. показані
нижче схеми. Потрібно вкрутити болт в телевізор через відповідну
шайбу (n,o) або прокладку (l,m). При використанні болтів діаметром
М4 або М5 потрібна ще одна шайба М4/М5 між кронштейном
монітора і прокладкою. Кронштейни монітора потрібно встановити
вертикально і паралельно один одному.

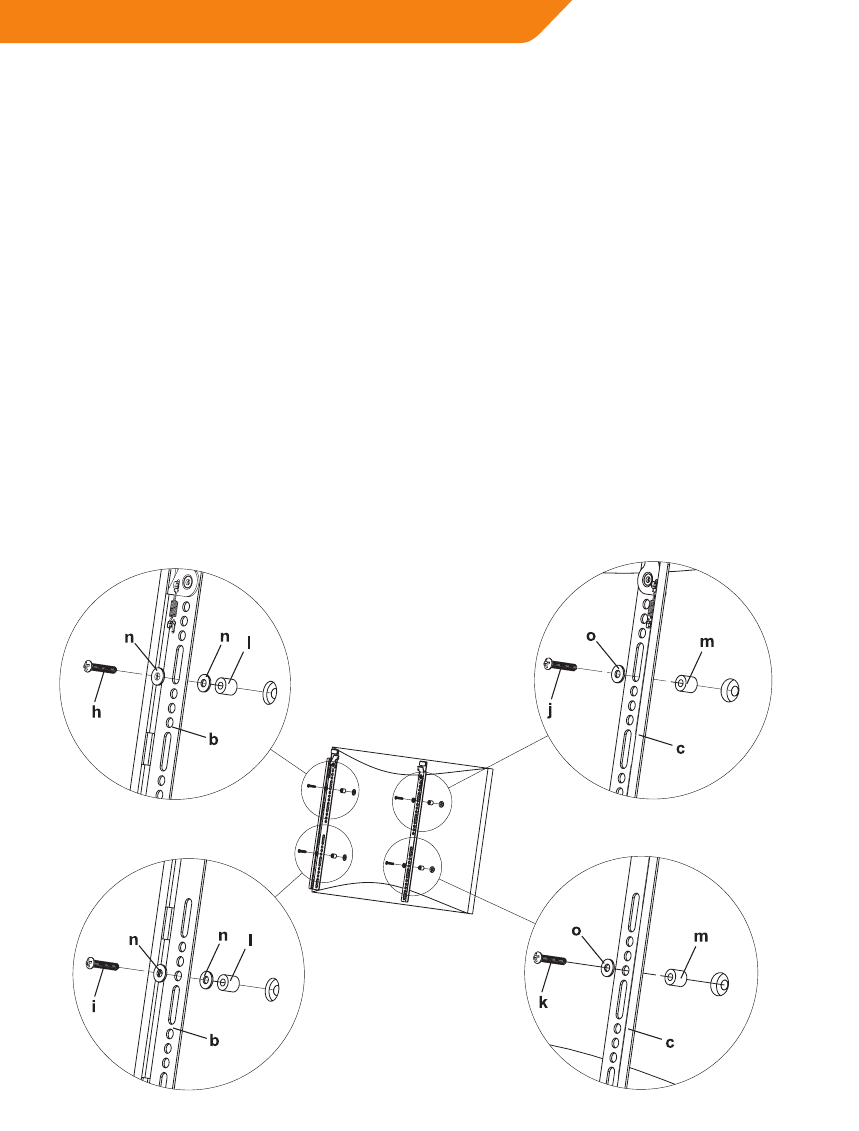

Болт M4 Болт M6
Болт M5 Болт M8
Малюнок 1B
