Ekrāna konsoļu stiprināšana
pie televizora ar plakanu
aizmuguri

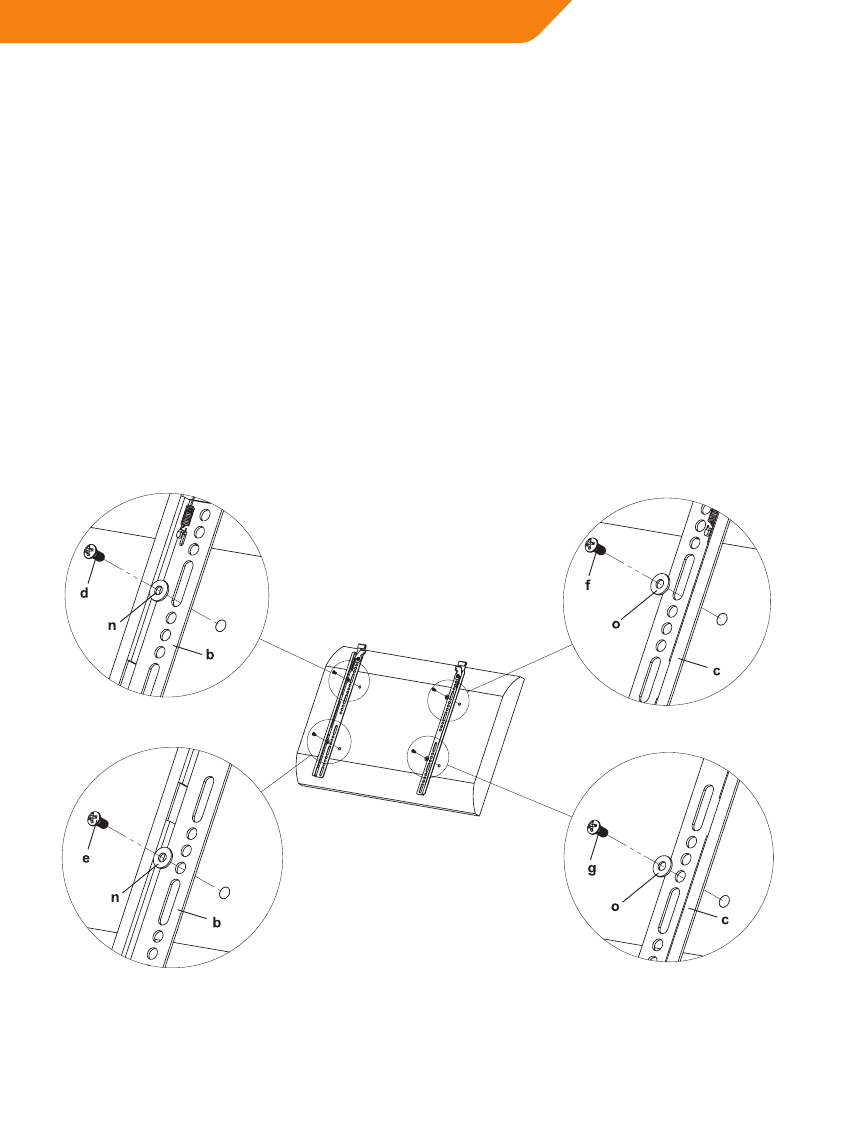

Vispirms noskaidrojiet jūsu televizoram nepieciešamo skrūvju (d, e, f, g)
diametru. Pēc tam skatiet attiecīgo shēmu. Ieskrūvējiet skrūvi televizorā,
izmantojot atbilstošo starpliku (n, o). Pārliecinieties, ka ekrāna konsoles
(b, c) ir vertikāli centrētas un atrodas vienā līmenī.
4 mm diametra skrūve
6 mm diametra skrūve
5 mm diametra skrūve
8 mm diametra skrūve
Shēma 1 A
