EE

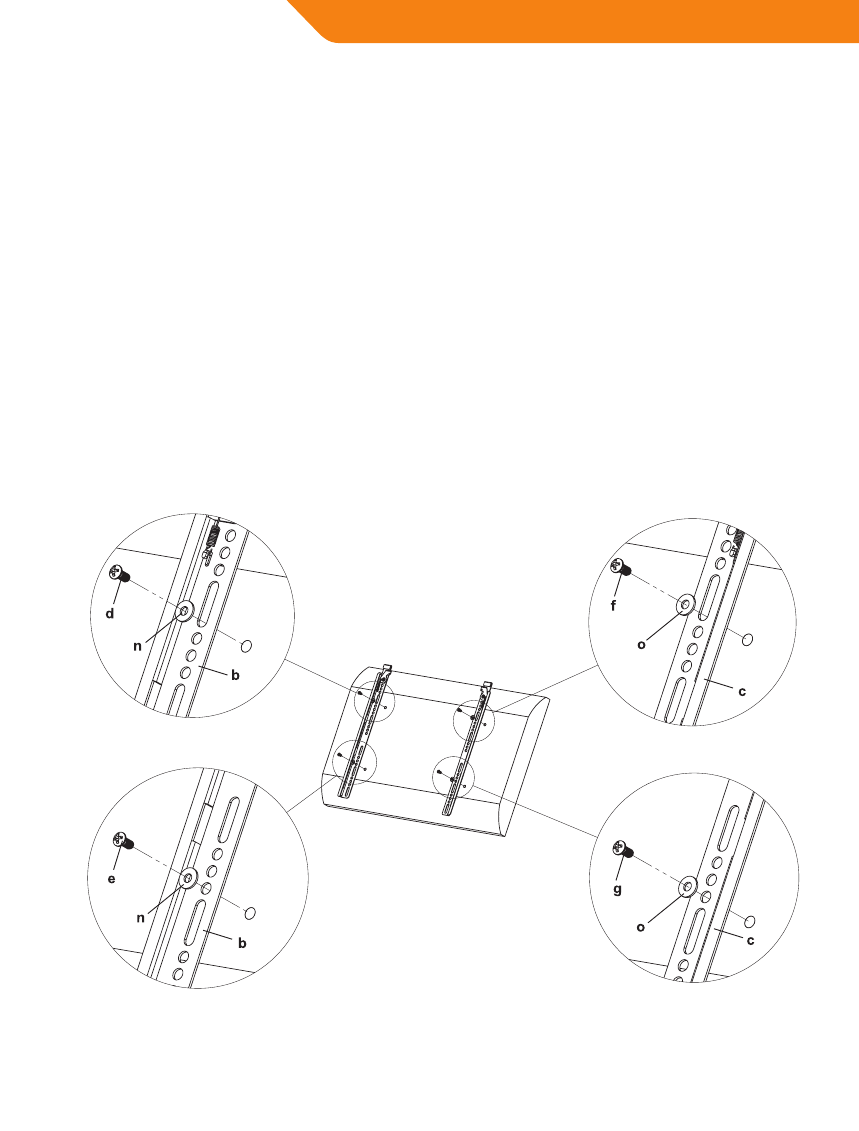

Ekraaniklambrite paigaldamine
lameda tagaosaga telerile
Kõigepealt tehke kindlaks, millise läbimõõduga polt (d, e, f, g) teie
telerile sobib. Kui olete leidnud õige läbimõõduga poldid, vaadake
vastavat allolevat joonist. Keerake polt telerisse, kasutades õiget seibi
(n, o). Jälgige, et ekraaniklambrid (b, c) on vertikaalselt tsentreeritud ja
teineteisega kohakuti.
M4 diameetriga polt
M6 diameetriga polt
M5 diameetriga polt
M8 diameetriga polt
Joonis 1A
