LV
Sienas plāksnes stiprināšana
pie sienas
Stiprināšana pie ķieģeļu, monolītā betona un betona bloku sienām
Izmantojiet sienas plāksni (a) kā šablonu, lai atzīmētu triju caurumu
vietas uz sienas. Pārliecinieties, ka caurumi atrodas vienā līmenī. Izurbiet
caurumus ar 3/8” (10 mm) mūra urbi līdz vismaz 2,4” (60 mm) dziļumam.
Caurumos ievietojiet betona enkurus (r). Pārliecinieties, ka enkurs ir
vienā līmenī ar betona virsmu arī tad, ja priekšā vēl ir apmetuma vai cita
materiāla kārta. Izmantojot trīs skrūves (p) un trīs skrūvju starplikas (q),

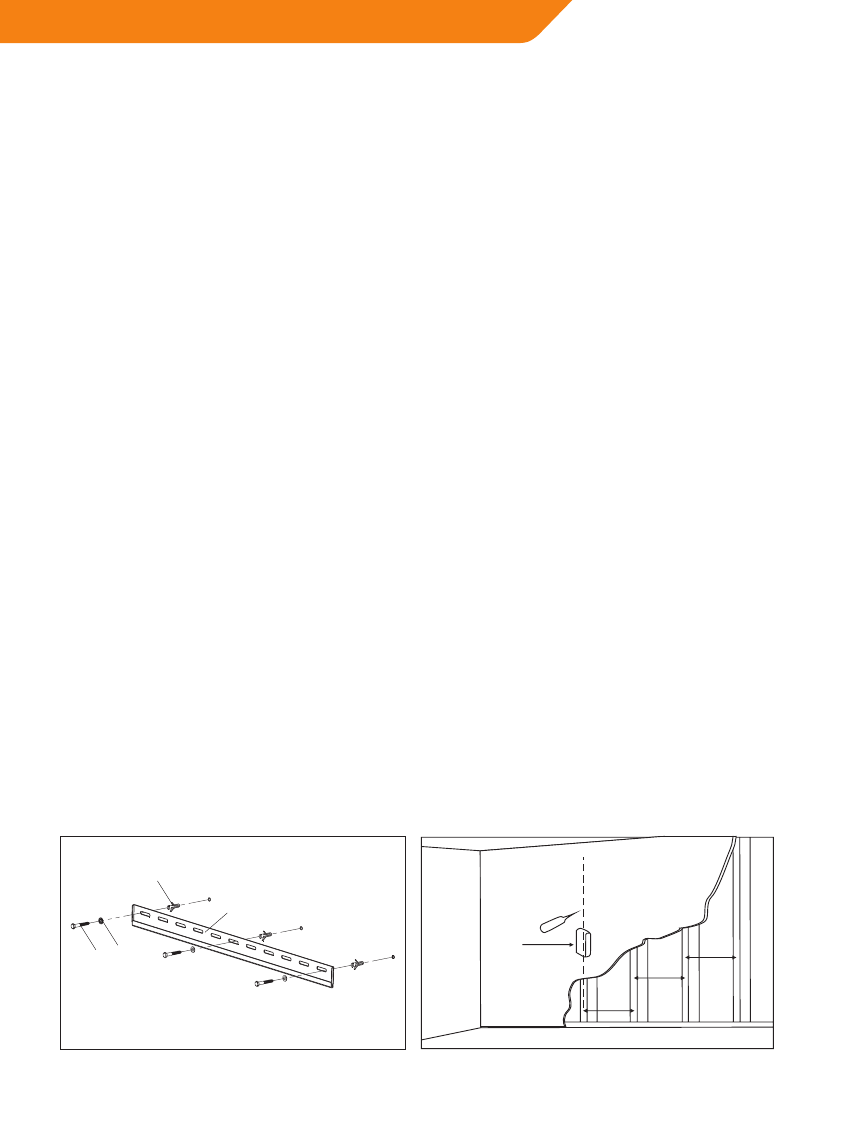

piestipriniet sienas plāksni pie sienas, kā parādīts 2.A shēmā.
Stiprināšana pie koka spraišļu sienas
Sienas plāksne (a) jāstiprina pie diviem koka spraišļiem, starp kuriem ir
vismaz 16” (406 mm) atstarpe. Izmantojiet spraišļu meklētāju, lai noteiktu
divus blakus esošus spraišļus. Ir noderīgi pārbaudīt spraišļu atrašanās
vietu ar īlenu vai tievu naglu, kā parādīts 2.B shēmā. Ar 5/32” (4 mm) urbi
katrā spraislī vēlamajā augstumā izurbiet 2,4” (60 mm) dziļu caurumu.
Pārliecinieties, ka caurumi atrodas spraišļu centrā un savstarpēji ir vienā
līmenī. Piestipriniet sienas plāksni pie sienas, izmantojot divas skrūves
(p) un divas skrūvju starplikas (q).
p q
a
r
Shēma 2A Shēma 2B
Profilu
meklētājs
40,6 cm
40,6 cm
40,6 cm
