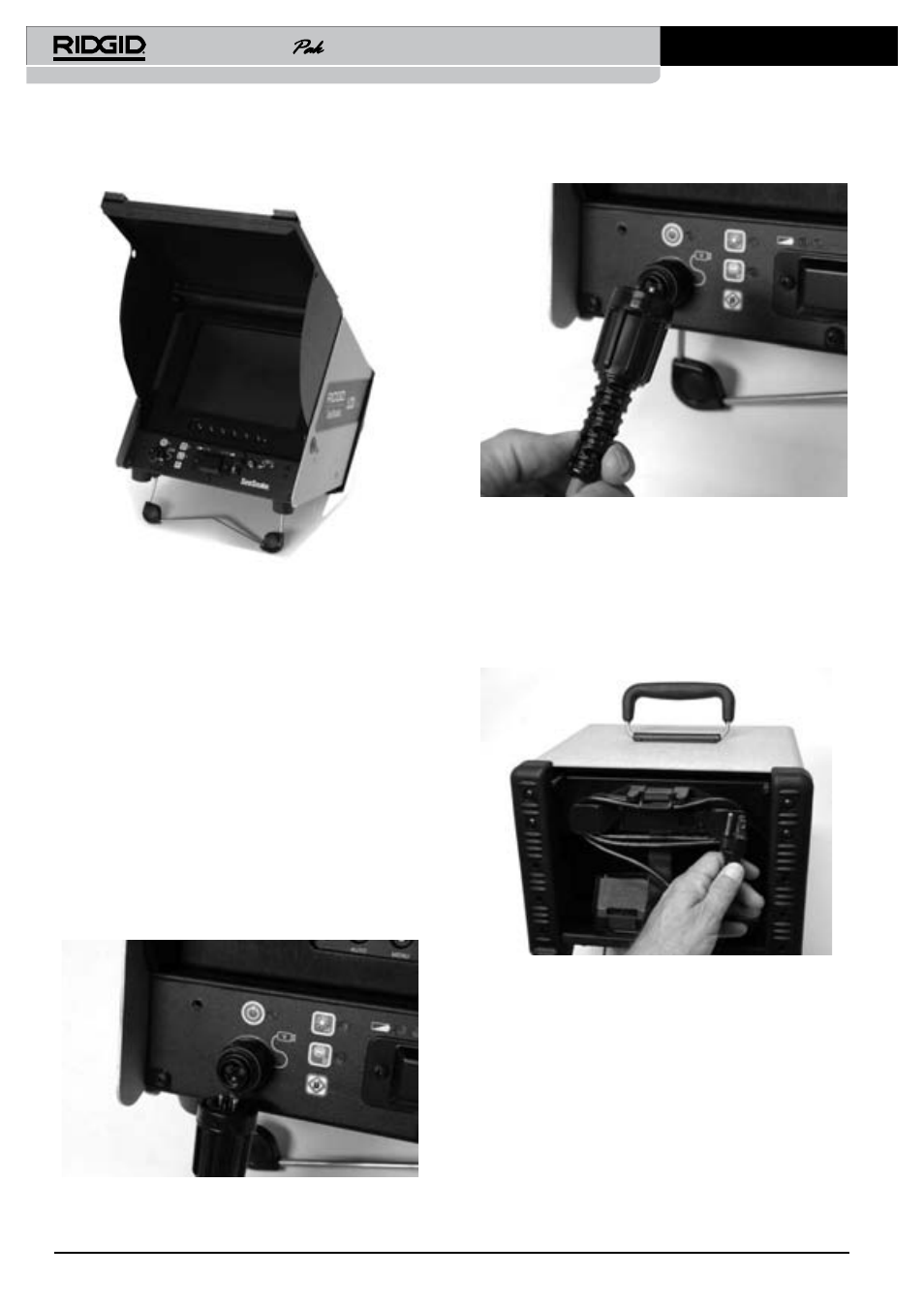

Figura 7: LCDPak cu capacul superior deschis
Închiderea capacului
4. Ferindu-vă de capacul superior, apăsaţi uşor butoanele portocalii
pentru a coborî capacul. Apăsaţi capacul la locul său până când se
fixează.
Instalaţi dispozitivul LCDPak astfel încât ecranul monitorului este uşor vizibil
şi până când se ajunge uşor la controalele sale în timpul utilizării. În zonele
puternic iluminate, îndreptaţi ecranul monitorului în sensul opus surselor de
lumină puternică şi/sau utilizaţi parasolarul monitorului pentru a reduce efectul
de lumină orbitoare.
Conexiunile
1. Desfăşuraţi cablul sistemului SeeSnake din suportul său de pe
tambur şi introduceţi cupla cablului în conectorul sistemului SeeSnake
corespunzător de pe dispozitivul LCDPak. Pentru unirea conectorilor,
aliniaţi ştiftul de ghidare cu mufa de ghidare, împingeţi conectorul
drept înăuntru şi strângeţi bucşa de blocare externă. (Vezi Figurile 8
şi 9).
NOTĂ: Răsuciţi doar bucşa de blocare! Nu îndoiţi şi nu răsuciţi niciodată
conectorul!
Figura 8: Alinierea cuplei cablului sistemului
Figura 9: Conectarea cuplei sistemului la conectorul
sistemului SeeSnake
Alimentarea dispozitivului LCDPak
Alimentarea externă
1. Pentru a alimenta sistemul cu cablul de alimentare, localizaţi cablul în
partea posterioară a unităţii. Desfaceţi banda Velcro şi scoateţi cupla
din suportul său (vezi Figura 10).
Figura 10: Cablul de alimentare şi sistemul de înfăşurare
2. Cu mâinile uscate, cuplaţi cablul de alimentare într-o priză aprobată.
Dacă utilizaţi un prelungitor, asiguraţi-vă că are calibrul adecvat.
Pentru cabluri de 25 ft., este necesar un calibru minim de 18 AWG.
Pentru cabluri mai mari de 25 ft., este necesar un calibru minim de
16 AWG.
Utilizarea bateriei
1. Introduceţi 1 sau 2 baterii Ridgid Li-Ion de 18 V (Nr. cat. RIDGE
32743) în compartimentele pentru baterie din partea posterioară
a unităţii. Unitatea poate fi înclinată în faţă şi sprijinită pe partea
închisă, pentru comoditate.
