SeeSnake © LCD
Koristeći se Dimmer tipkom (tipka za regulaciju intenziteta rasvjete).
Dimmer tipka podešava osvjetljenje LED lampica kamere. Stupnjevi osvjetljenja
mogu se odabrati postupno pritiskom na Dimmer tipku, jedan po jedan stupanj
(način rada “pojedinačni stupanj”), ili se mogu odabrati brzo držeći Dimmer
tipku pritisnutu prema dolje sve dok se ne postigne željeni stupanj (pritisni-i-
drži način rada).
Kada pritisnete i držite tipku prema dolje, Dimmer tipka nastavlja postupno
povećanje osvijetljenosti sve dok ne dosegne maksimalnu vrijednost, a potom
smanjuje osvjetljenost dok ne dosegne minimum. Na svakom kraju ljestvice,
čuje se kratki zvučni signal koji ukazuje da promjena osvjetljenja mijenja smjer
(od dimmer tipke do svjetlijeg i obrnuto). Način rada od jednog koraka (kratki
pritisci) povećavaju osvijetljenost korak po korak dok ne dosegne maksimum i
potom je smanjuju dok ne dosegne minimum.
Dimmer LED odmah do Dimmer tipke blinkanjem ukazuje na razinu
osvijetljenosti. Na minimalnoj osvijetljenosti LED se isključuje, a na
maksimalnoj osvijetljenosti LED je postojan. U međuvremenu treperi brže što
su postavke svjetlije.
Upotreba Sonde tipke.
Moderne SeeSnake kamere imaju ugrađen 512 Hz odašiljač, ili sondu ,
koji se može kontrolirati pomoću LCDPak uređaja. Ugrađena sonda nije
uvijek aktivna čak i kada je sustav UKLJUČEN. Sonda od 512 Hz u kameri
može se naizmjenično uključivati i isključivati pomoću Sonde tipke (Slika 12).
Kad je sonda uključena, LED lampica pored tipke Sonde postojano svijetli
plavo,ukazujući da sustav šalje signal sondi. (LED svijetli kada se šalje
signal sondi čak i ako sonde nema ili nije funkcionalna).
Upotreba Zero tipke (regulatora nultog podeševanja) (samo CountPlus)
Ako vaš SeeSnake sustav ima instaliran CountPlus brojač udaljenosti,
Zero tipka (Slika 12) ponaša se na sličan način kao i CountPlus Zero tipka.
Pritiskanje Zero tipke kratkim pritiskom prebacuje mjerač udaljenosti na novu
privremenu nultu točku na njegovoj trenutnoj lokaciji. Ova vam omogućava
početak brojanja udaljenosti od željene točke kao što je ulaz u cijev ili
posebna grana unutar cijevi. Drugi kratki pritisak vraća vas na primarni brojač
udaljenosti.
Ako se prebacite sa privremenog brojača vratit ćete ga na nultu vrijednost
slijedećim kratkim pritiskom. Privremeni broj prikazan je u četvrtastim
zagradama.
U dodatku, dugi pritisak (> 2 sek.) na Zero tipki resetira primarni broj da počinje
od nule na trenutnoj lokaciji kao i nulti i privremeni brojač.
Za detaljne upute o CountPLus sustavu mjerenja, vidjeti odvojeni CountPlus
priručnik.
Smještanje kamere sa ugrađenom sondom.
1. Za normalni rad kamere, sondu treba isključiti da bi se sačuvalo
napajanje dok ne budete željeli smjestiti leću kamere ispod zemlje
pomoću lokatora.
2. Kad ste spremni za aktivaciju sonde, jednostavno pritisnite tipku
Sonde.
Kad je sonda aktivirana, može zamijetiti liniju ometanja na monitoru.
LED svjetlo pokraj tipke Sonde svijetli postojano plavo.
3. Koristeći RIGID lokator postavljen an frekvenciju 512 Hz, locirajte
sondu kao što je opisano u priručniku lokatora.
4. Kad ste gotovi sa lociranjem, pritisnite ponovno tipku Sonde da biste
je isključili i nastavite s normalnim radom kamere.
Linijsko praćenje SeeSnake potisne poluge
U dodatku mogućnosti praćenja sonde ugrađene u sustav kamere LCDPak
također vam omogućava praćenje crte? pod zemljom pomoću standardnog
RIDGID lokatora kao što je NaviTrack II, Scout, SR-20, ili SR-60. TZa
praćenje kretanja SeeSnake potisne šipke,jednostavno se spojite sa linijskim
odašiljačem pomoću dobro uzemljene spojke i drugog spojke pričvršćene na
LCDPakpriključak odašiljača pričvršćenog stezaljkama. Priključak odašiljača
pričvršćen stezaljkama je metalni držač smješten točno desno od izlazne video
utičnice, iznad SeeSnake znaka (Slika 13).

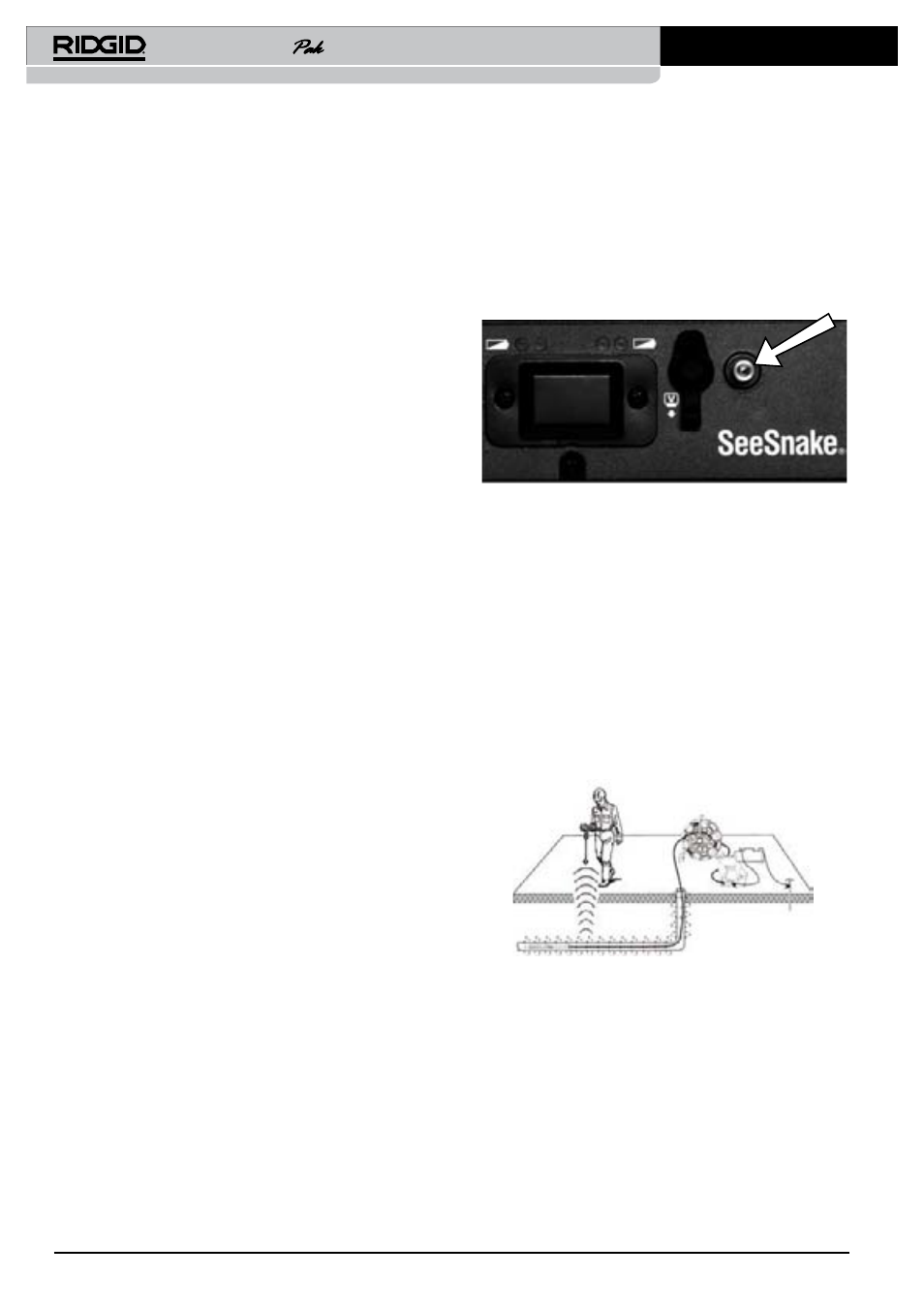

slika 13: LCDPak Priključak odašiljača koji se pričvršćuje
stezaljkom
Podesite linijski odašiljač i lokator tako da su linijski odašiljač i lokator na istoj
željenoj frekvenciji kao što je 33 Hz i koristite lokator za praćenje linije (slika 14).
The built-in 512 Hz U isto vrijeme može biti uključena sonda od 512 Hz i ako
je vaš lokator opremljen s mogućnosti SimulTrace dvojne frekvencije, možete
pratiti potisnu šipku cijelo vrijeme do položaja kamere i potom detektirati sondu
u kameri kako joj se približavate nad zemljom.
Alternativno, možete koristiti line odašiljač i lokator za linijsko praćenje potisne
šipke. Kad signal slabi prebacite lokator na frekvenciju in-line sonde. Odaberite
signal od 512 Hz na početku slabljenja frekvencije linijskog praćenja i podesite
ju na nulu u linijskoj sondi. Zato jer lociranje frekvencije odašiljača može
uzrokovati distorziju slike na monitoru, najbolje je isključiti sondu i linijski
odašiljač dok se provjerava unutrašnjost linije, a potom ih uključiti kad ste
spremni locirati.
slika 14: Linijsko praćenje potisne šipke
