Ridge Tool Company 57
Tools For The Professional TM
SeeSnake © LCD
3. Bruk bare den godkjente laderen til å lade opp batteriene. Batteriene
kan skades hvis du bruker feil lader.
4. Ta ut batteriene når LCDPak skal transporteres.
5. På hver side av utvidelsesporten for video er det to LED-indikatorer
for hvert batteri. LCDPak angir batteristatus, som vist i tabell 1
nedenfor. Se figur 13.
Hvis du vil fjerne all strøm til enheten, trekker du ut strømledningen og
tar ut batteriene.
Tabell 1: LCDPak: Batteriadvarsler
Grønn Fullt oppladet
Grønn-rød Delvis oppladet
Rød Lavt batterinivå
Sakte blinking Ekstern strøm brukes
Blinkende rødt og
pipetoner
Skift batterier umiddelbart, systemet
slås av om ett minutt
Fast rødt og
kontinuerlig tone
Systemet slås av om 5 sekunder
Starte opp
1. Plasser kamerahodet på rullens styrebøyle, og slå på LCDPak.
Etter oppstart skal du se ordene “CountPlus” (hvis enheten har en
CountPlus-avstandsmåler) og et versjonsnummer på skjermen. Hvis
du ikke ser noe bilde på skjermen etter oppstart (etter 5 sekunder),
kontrollerer du om enheten er slått på, og at riktig kilde er angitt.
Som standard oppdager LCDPak automatisk riktig kilde (AV1). Hvis
kamerabildet ikke vises, bruker du skjermens Kilde-knapp (figur 11)
til å sette videokilden til AV1.
2. Skjermen skal slås på automatisk når du slår på LCDPak. Hvis du
har slått den av manuelt, kan du slå den på igjen ved å trykke på den
separate strømbryteren (se figur 11) på skjermen.
3. LED-indikatoren ved siden På/av-knappen blinker i en serie med korte
og lange blink (“S-O-S” i morsekode) hvis LCDPak ikke oppdager
video.
4. Når du bruker ekstern strøm, blinker LED-indikatorene for batteristatus
på hver side av utvidelsesporten for video. Når indikatorene lyser
fast, betyr det at ekstern strøm brukes.
Skjermkontroller
Foran på LCDPak-skjermen er det seks knapper: Auto, Meny, Juster ned,
Juster opp, Kilde og På/av.
Kilde Skjermstrøm
Figur 11: Skjermkontroller
Auto brukes til å optimalisere bildevisningen i visse modi. Når du bruker
skjermmenyene, fungerer Auto-knappen som en Enter-tast.
Meny brukes til å åpne en serie med menyer for å konfigurere skjermen:
Generelt oppsett, Videooppsett, VGA-oppsett og Lydoppsett. Normalt er det
ikke nødvendig å justere disse.
Juster opp/ned brukes til å bla gjennom verdier eller valg på en meny eller i
et alternativ.
Kilde brukes til å velge skjermens inndatasignal: AV1, AV2, S-Video eller
VGA. Den bør være innstilt på AV1. Denne kontrollen trenger normalt
ikke å endres. Hvis den er innstilt på feil kilde, vil det ikke vises noe
kamerabilde.
På/av brukes til å slå skjermen på eller av. Normalt slås skjermen automatisk på
når du starter LCDPak. En LED-indikator ved siden av skjermens strømbryter
angir om strømmen er på (grønn), om skjermen er i ventemodus (gul), eller om
strømmen er av (rød).
Merk: Hvis Kanalvisning er på, vises en grønn kanalangivelse (AV1 e.l.)
øverst til venstre på displayet. Hvis du vil slå av kanalvisningen, trykker du
på skjermens Meny-knapp for å åpne menyen, og deretter trykker du på Auto
for å velge Generelt oppsett-menyen. Bla ned til Kanalvisning ved hjelp av
justeringspilene på skjermen. Trykk på Auto for å velge Kanalvisning, og bruk
justeringspilene til å sette innstillingen til Av. Trykk deretter tre ganger på Meny-
knappen for å gå tilbake til betjeningsdisplayet.

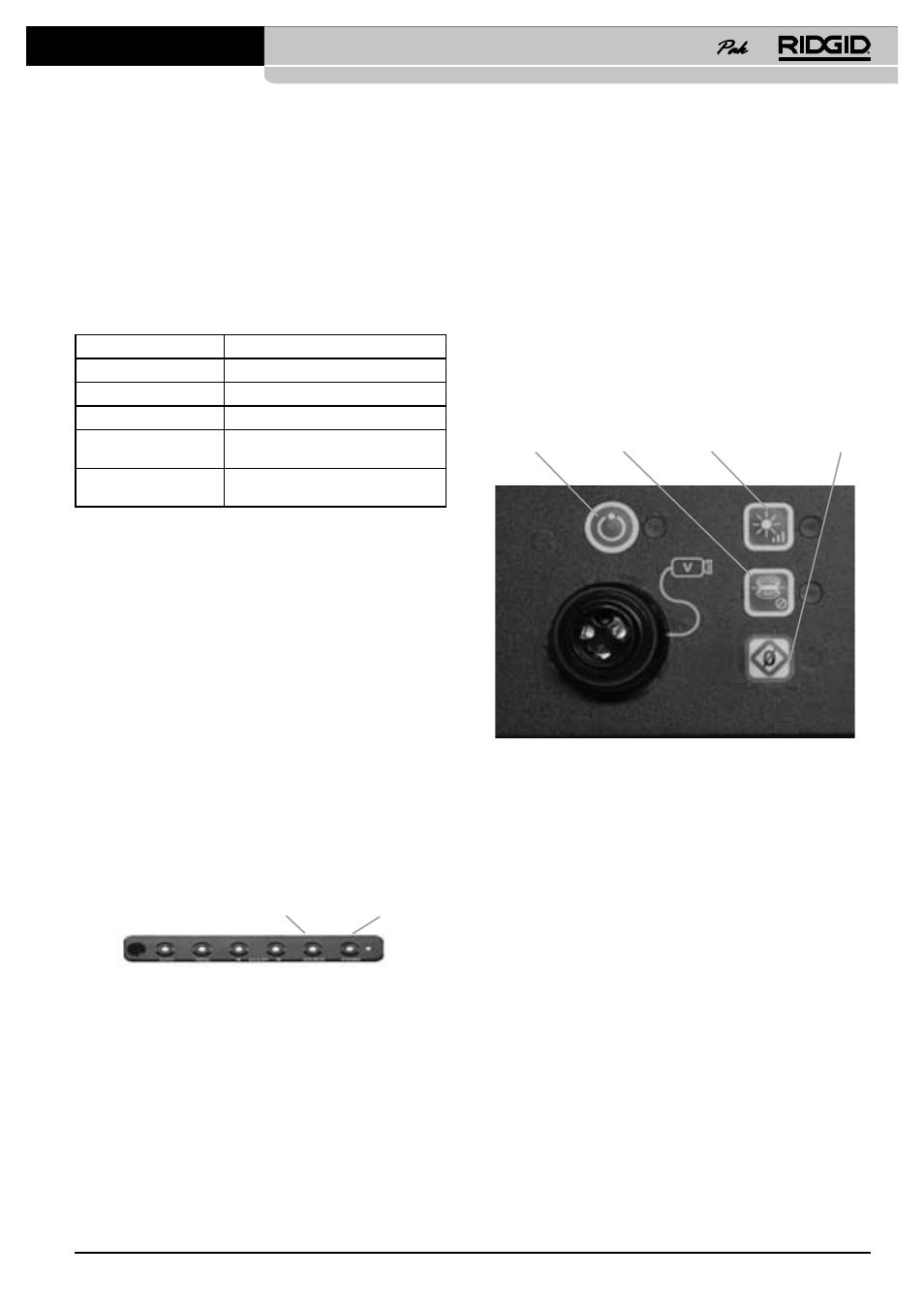

LCDPak-betjening
På/av-knapp Sondeknapp Dimmerknapp Nullstillingsknapp
Figur 12: LCDPak-kontroller
På/av-knapp: Brukes til å slå kameraet, kamerakontrollenheten og skjermen
på eller av.
Dimmerknapp: Brukes til å justere lysstyrken til kameraets LED-indikatorer.
Sondeknapp: Brukes til å slå den innebygde sonden (512 Hz) i kamerahodet
på eller av.
Nullstillingsknapp: Brukes til angi et midlertidig nullpunkt for måling av
mellomavstander. Et langt trykk (> 2 sek) nullstiller både systemmåleren og
eventuelle midlertidige målere (bare CountPlus).
Når klargjøringen beskrevet ovenfor er fullført, skal skjermen vise et bilde
fra kamerahodet. Kameraet overvåkes ved ganske enkelt å følge med på
skjermen mens kameraet posisjoneres.
1. Plasser kamerahodet i linjen, og juster LED-indikatorene til ønsket
lysstyrke ved å trykke på dimmerknappen (se figur 12).
2. Hvis bildet ikke er perfekt, kan du også justere lysstyrke, kontrast,
metning, fargenyanse og skarphet ved hjelp av skjermkontrollene.
Fortsett rørinspeksjonen som beskrevet i SeeSnake-håndboken.
Bruke dimmerknappen
Dimmerknappen modulerer lysstyrken til kameraets LED-indikatorer. Du
kan justere lysstyrken gradvis ved å trykke på dimmerknappen ett trinn om
gangen (ettrinnsmodus), eller du kan velge lysstyrke raskt ved å holde nede
dimmerknappen til du kommer til ønsket trinn (trykk-og-hold-modus).
