SeeSnake © LCD
3. Ponovno napunite baterije ali samo sa odobrenim punjačem. Krivi
punjač može oštetiti baterije.
4. Nemojte transportirati LCDPak dok su baterije u njemu.
5. Dvije LED lampice za svaku bateriju vidljive su na svakoj strani video
priključka za proširenje. LCDPak odražava stanje svake baterije kao
što je prikazano dolje u tablici 1. Vidi sliku 13.
Da biste uklonili sav napon iz uređaja, isključite kabel napajanja i uklonite
baterije
Tablica 1: LCDPakUpozorenje za baterije
Zeleno U potpunosti napunjena.
Zeleno-crvena Djelomično napunjena.
Crvena Baterija prazna.
Lagano blinka Vanjsko napajanje u upotrebi.
Treperi crveno
i ispušta kratke
zvučne signale.
Smjesta zamijenite baterije; sustav
se gasi za minutu.
Postojano crveno
svjetlo i neprekidni
zvuk.
Gašenje sustava za 5 sekundi.
Pokretanje sustava
1. Smjestite glavu kamere u obruč vodilice kotura s kablom i uključite
napajanje LCDPak uređaja. Nakon ponovnog pokretanja sustava,
trebate vidjeti riječi “CountPlus” (ako vaš uređaj uključuje brojač
CountPlus udaljenosti) i broj verzije na zaslonu monitora. Ako ne
vidite sliku na monitoru nakon ponovnog pokretanja sustava (otprilike
nakon 5 sekundi) provjerite je li uključeno napajanje monitora i je
li podešeno na pravi izvor. Po zadanim postavkama LCDPak
automatski detektira ispravan izvor (AV1). Ako se ne prikazuje slika
kamere, koristite gumb monitora Source (slika 11) da biste postavili
video izvor monitora na AV1.
2. Monitor se napaja automatski kad je LCD Pak sklopka uključena.
Ako je bila ručno isključena, može se ponovno priključiti na napajanje
pritiskom zasebne sklopke za napajanje monitora (vidi sliku 11).
3. LED lampica tipke za napajanje treperi kratko i dugo u serijama
(Morseov “S-O-S” kod) ako LCD ne detektira video od strane
LCDPak.
4. Kada koristite vanjsko napajanje, LED lampice za prikaz stanja
baterije trepere na svakoj strani video priključka za proširenje, ako su
uključene, indicirajući da se koristi vanjsko napajanje.
Komande monitora
LCDPak monitor duž svog prednjeg dijela ima 6 gumba: Auto (Automatski),
Menu (Izbornik), Adjust Down (Podesi prema dolje), Adjust Up (Podesi prema
gore), Source (Izvor)i Power (Napajanje).
Izvor Napajanja Monitora
slika 11: Komande monitora
Auto optimizira prikaz slike u određenim načinima rada. Kada koristite
izbornike monitora, gumb Auto ima ulogu tipke Enter.
Tipka izbornika nudi niz izbornika pomoću kojih se konfigurira prikaz
monitora. To su: General Setup (Opći postav), Video Setup (Video
postav), VGA Setup (postav), i Audio Setup (Audio postav). Ovi izbornici
obično ne zahtijevaju podešavanje.
Adjust Up/Down tipke pomiču se kroz vrijednosti ili izbore izbornika ili
opcija.
Source odabire ulazni signal monitora od AV1, AV2, S-Video ili VGA. Treba
ga postaviti na AV1. Ovu komandu obično ne treba mijenjati. Ako je
podešena na krivi izvor ne pojavljuje se slika kamere.
Tipka Power uključuje i isključuje napajanje monitora. Obično se napajanje
monitora uključuje automatski nakon uključivanja LCDPak uređaja. LED pored
sklopke za napajanje monitora ukazuje da je napajanje uključeno (zeleno),
monitor je u pomoćnom načinu rada (žuto) ili je napajanje monitora isključeno
(crveno).
Napomena: ako je prikaz kanala uključen, oznaka zelenog kanala (“AV1” ili
slično) javlja se u gornjem lijevom kutu prikaza. Za isključivanje prikaza kanala
pritisnite tipku izbornika monitora da bi se prikazao izbornik. Zatim pritisnite
“Auto” da biste izabrali izbornik General Setup(Opće postavke). Pomaknite se
prema dolje na “Channel Display” koristeći tipke strelice za prilagođavanje na
monitoru. Pritisnite “Auto” da biste odabrali Channel Display opciju i promijenili
postavke na “Off” (isključeno) koristeći the tipke strelice za podešavanje.
Potom pritisnite Menu tipku tri puta da biste se vratili na radni prikaz.

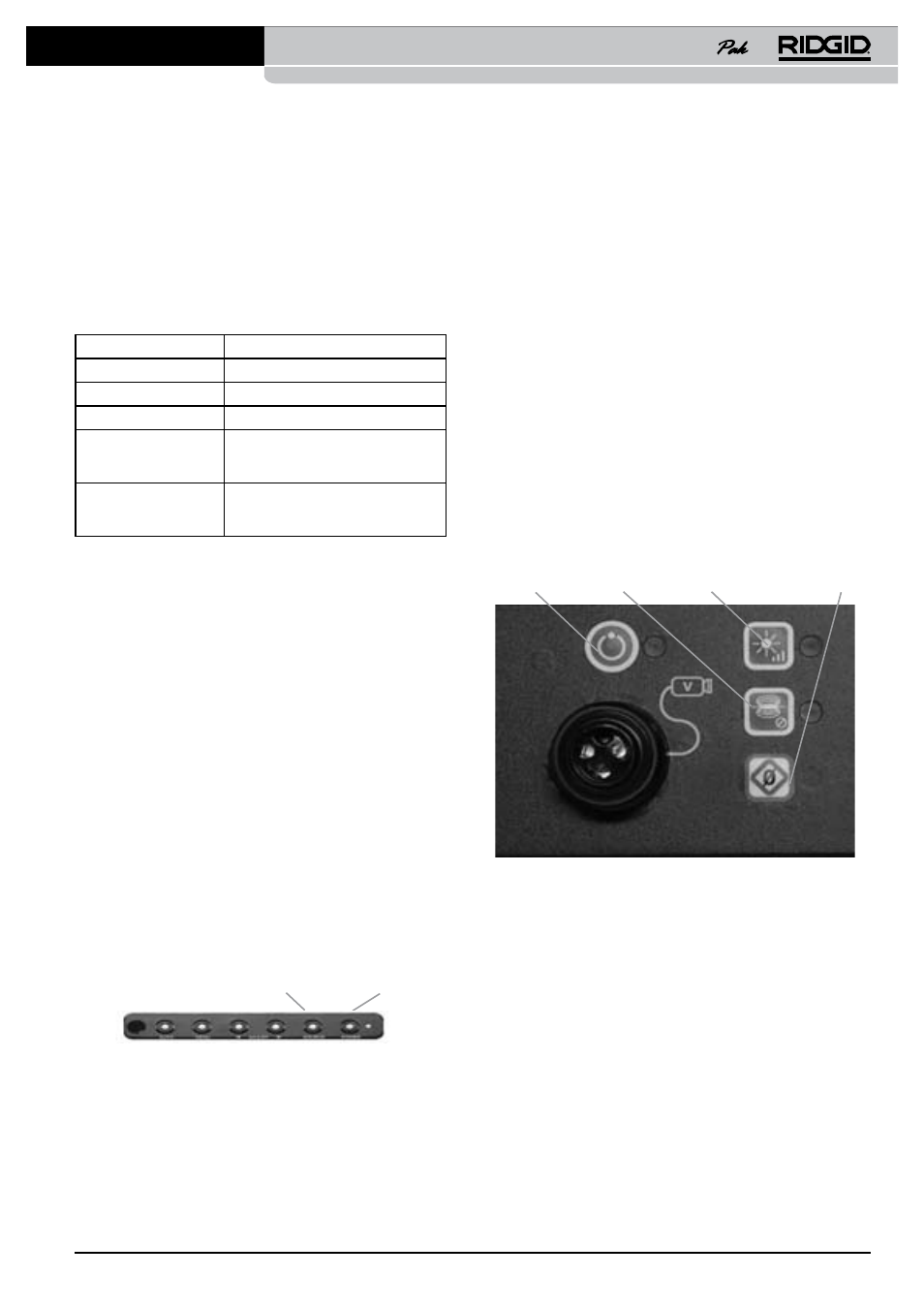

Rad s LCD Pak uređajem
Tipka za
napajanje
Tipka za sondu Tipka za
regulaciju
intenziteta
rasvjete
Regulator nultog
podešavanja
slika 12: LCDPak komande
Tipka za napajanje: Napaja kameru, kontrolnu jedinicu kamere i UKLJUČUJE
i ISKLJUČUJE monitor.
Tipka za regulaciju intenziteta rasvjete: Podešava LED osvjetljenje
kamere.
Tipka za sondu: UKLJUČUJE ili ISKLJUČUJE ugrađenu 512 Hz sondu u
glavi kamere.
Regulator nultog podešavanja: Postavlja privremenu nultu točku za mjerenje
srednje udaljenosti. Dugi pritisak (> 2 sekunde) resetira oba brojača sustava i
bilo koji privremeni brojač na nulu. (samo CountPlus).
Jednom kad ste dovršili postavljanje uputa monitor mora pokazivati pogled s
glave kamere. Nadzor kamere je jednostavno stvar praćenja zaslona prilikom
namještanja kamere.
1. Poravnajte glavu kamere i podesite LED lampice na željenu
osvjetljenost pritiskom na tipku Dimmer (slika 12).
2. Ako slika ne izgleda savršeno možete također prilagoditi osvjetljenje,
kontrast, zasićenje, boju tinte i oštrinu slike na komandama zaslona.
Nastavite s provjerom cijevi kao što je opisano u SeeSnake priručniku.
