SeeSnake © LCD
Z uporabo tipke Dimmer (tipka za regulacijo intenzitete razvetljave).
The Dimmer Key modulates the camera’s LED brightness.Dimmer tipka
naravna osvetlitev z LED lučkami na kameri. The steps of brightness can be
selected gradually by pressing the Dimmer Key one step at a time (single-step
mode), or selected rapidly by holding the Dimmer Key down until the desired
step is reached (press-and-hold mode).Stopnje osvetlitve lahko izberete s
stopnjevanim pritiskom na Dimmer tipko, enkrat za eno stopnjo (način dela
“posamična stopnja”), lahko pa izberete hitrejši način tako, da pritiskate na
Dimmer tipko, dokler ne dosežete želene
stopnje (pritisni-in-držati način dela).
Ko pritisnete Dimmer tipko in jo pritiskate navzdol, se postopoma nastavi
povečanje osvetlitve, dokler ni dosežena maksimalna vrednost, nato pa se
osvetlitev zmanjšuje, dokler ni dosežen minimum. Na vsakem koncu lestvice
se zasliši kratek zvočni signal, ki označi spremembo osvetlitve s spreminjanjem
smeri (od dimmer tipke do svetlejšega in obratno). Način dela s koraki
(kratki pritiski) se korak za korakom povečuje osvetljenost, dokler ni dosežen
maksimum, nato pa se zmanjšuje, dokler ni dosežen minimum.
Dimmer LED takoj do Dimmer tipke z utripanjem označuje na raven
osvetljenosti. Pri minimalni osvetlitvi se LED izključuje, pri maksimalni
osvetljenosti pa je LED obstojen. V vmesnem času pa utripa s hitrostjo kakor
postajajo postavke svjetlejše.
Uporaba Sonde tipke.
Moderne SeeSnake kamere imajo vgrajen 512 Hz oddajnik ali sondo, ki se
lahko kontrolira s pomočjo LCDPak uređaja. Vgrajena sonda ni vedno aktivna,
celo, če je sistem VKLJUČEN. Sonda od 512 Hz v kameri se lahko izmenično
vključuje in izključuje s pomočjo Sonde tipke (Slika 12). Ko je sonda vključena,
LED lučka poleg tipke Sonde stalno sveti modo,kar pomeni, da sistem pošilja
signal v sondo. (LED sveti, kadar pošilja signal v sondo tudi, kadar sonde ni
ali pa ni funkcionalna).
Uporaba Zero tipke (regulatorja ničelnega naravnavanja) (samo
CountPlus)
Če ima vaš SeeSnake sistem instaliran CountPlus števec oddaljenosti, se
Zero tipka (Slika 12) obnaša na podoben način kot CountPlus Zero tipka. S
pritiskanje na Zero tipke s kratkimi pritiski prestavite merilnik oddaljenosti na
novo začasno ničelno točko na njegovi trenutni lokaciji. Le-ta vam omogoča
začetek štetja oddaljenosti od želene točke, kot je na primer vhod v cev ali
posebna veja znotraj cevi. Drugi kratek pritisk vas vrača na primarni števec
oddaljenosti.
Če se prestavite z začasnega števca, ga boste vrnili na ničelno vrednost z
naslednjim kratkim pritiskom. Začasno število je prikazano s kvadratnimi
oklepaji.
V dodatku, dolg pritisk (> 2 sek.) na Zero tipki resetira primarno število, da
začneta pri ničli na trenutni lokaciji tako ničelni kot tudi začasni števec.
Za podrobnejša navodila o sistemu meritev CountPLus poglejte v posebni
priročnik CountPlus.
Namestitev kamere z vgrajeno sondo.
1. Za normalno delo s kamero morate sondo izključiti, da bi se zadržalo
napajanje, dokler ne boste želeli lečo od kamere namestiti pod zemljo
s pomočjo lokatorja.
2. Ko ste pripravljeni za aktiviranje sonde enostavno pritisnite na tipko
za Sondo.
Ko je sonda aktivirana, lahko zamenjate linijo motenja na monitorju.
LED lučka poleg tipke Sonde sveti s obstojno modro.
3. Z uporabo RIGID je lokator naravnan na frekvenco 512 Hz, locirajte
sondo, kot je opisano v priročniku lokatorja.
4. Ko ste končali lociranje, pritisnite znova na tipko za Sondo, s čimer jo
boste izključili in nadaljevali z normalnim delom kamere.
Linijsko spremljanje SeeSnake potisne vzvode
V dodatku so možnosti za spremljanje sonde vgrajene v sistem kamere
LCDPak vam prav tako omogoča spremljanje črte pod zemljo s pomočjo
standardnega RIDGID lokatorja, kot so NaviTrack II, Scout, SR-20 ali SR-
60. TZa spremljanje gibanja SeeSnake potisne vzvode,se enostavno spojite
z linijskim oddajnikom s pomočjo dobro ozemljene spojke in druge spojke,
pritrjene na LCDPakpriključak odašiljača pričvršćenog stezaljkama. Priključek
oddajnika pritrjen z zatezniki je kovinsko držalo, nameščeno desno od izhodne
video vtičnice nad SeeSnake znakom (Slika 13).

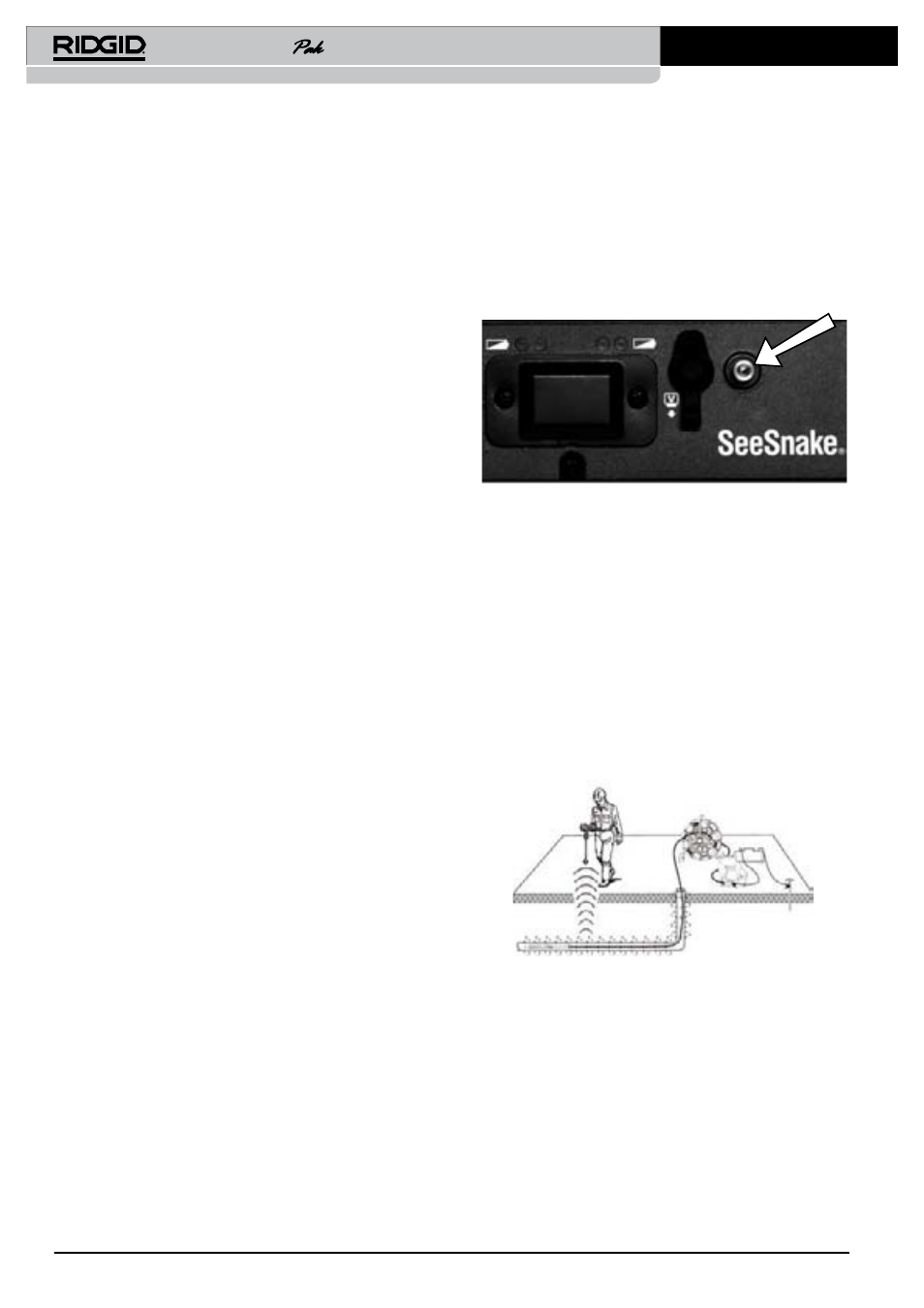

Skica 13 LCDPak Priključek oddajnika, ki se pritrdi z
zateznikom
Naravnajte linijski oddajnik in lokator tako, da bosta linijski oddajnik in lokator
na enaki želeni frekvenci kot je 33 Hz. Uporabite lokator za spremljanje linije
(slika 14). The built-in 512 Hz Hkrati je lahko vključena sonda s 512 Hz in če
je vaš lokator opremljen z možnostmi SimulTrace dvojne frekvence, lahko
spremljate potisno palico ves čas do položaja kamere, nato pa detektirate
sondo v kameri, kakor se ji približujete nad zemljo.
Alternativno lahko uporabljate line oddajnik in lokator za linijsko spremljanje
potisne palice. Ko se signal zmanjša, prestavite lokator na frekvenco in-line
sonde. Izberite signal s 512 Hz na začetku slabljenja frekvence linijskega
spremljanja in ga naravnajte na ničlo v linijski sondi. Ker lahko lociranje
frekvence oddajnika povzroči distorzijo slike na monitorju, je najbolje sondo
in linijski oddajnik kar izključiti, dokler se preverja notranjost linije, nato pa ju
znova vključiti, ko ste pripravljeni za lociranje.
Skica 14 Linijsko spremljanje potisne palice
