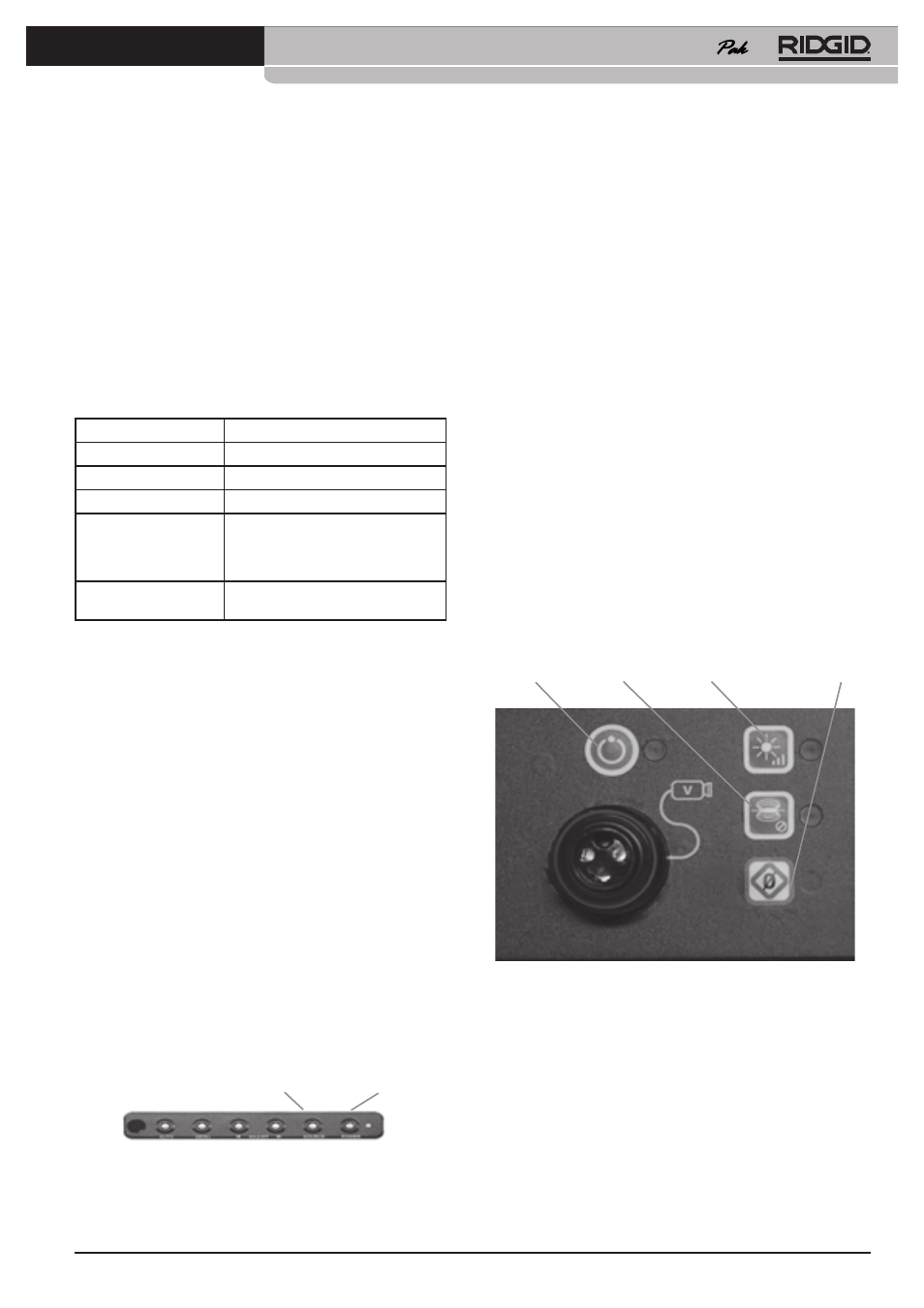

Ridge Tool Company 27
Tools For The Professional TM
SeeSnake © LCD
2. As baterias são classificadas para 2,2 amp-horas cada. O tempo
de funcionamento real das baterias varia com a utilização. O LCD
Pak funciona aproximadamente durante 1,75 horas com uma única
bateria, completamente carregada e aproximadamente durante 4,5
horas com as duas baterias completamente carregadas.
3. Recarregue as baterias apenas com o carregador aprovado. O
carregador errado pode danificar as baterias.
4. Não envie o LCDPak com as baterias instaladas.
5. Acendem dois LEDS para cada bateria em cada lado da Porta de
Expansão de Vídeo. O LCDPak reflecte o estado de cada bateria
conforme indicado na Tabela 1, abaixo. Vide figura 13.
Para remover toda a corrente da unidade, desligue o cabo de alimentação
e remova as baterias
Tabela 1: LCDPak - Avisos das Baterias
Verde Carga completa.
Verde-Vermelho Carga parcial.
Vermelho Bateria fraca.
Piscar lento Alimentação externa em utilização.
Piscar vermelho e
apitos
Substitua as baterias
imediatamente; a unidade vai
desligar-se no espaço de um
minuto.
Vermelho e apito
contínuo
A unidade vai desligar-se em 5
segundos.
Ligar
1. Coloque a cabeça da câmara no arco guia da bobina e ligue o
LCDPak. Depois do arranque, deve ver as palavras “CountPlus” (se
a unidade incluir um medidor de distância CountPlus) e o número
de versão no ecrã do monitor. Caso não apareça qualquer imagem
no monitor depois do arranque (cerca de 5 segundos), confirme
se a corrente está ligada e a fonte correcta está seleccionada. Por
predefinição, o LCDPak detecta automaticamente a fonte correcta
(AV1). Se a imagem da câmara não for apresentada, use o botão
Source (fonte) do monitor (Figura 11) para definir a fonte de vídeo do
monitor para AV1.
2. O monitor deve ligar-se automaticamente quando o LCDPak é ligado.
Caso tenha sido desligado manualmente, pode ser ligado premindo
o interruptor do monitor (vide Figura 11).
3. O LED junto da tecla Ligar começa a piscar depressa e devagar
alternadamente (o “S-O-S” em código Morse) se não for detectado
vídeo pelo LCDPak.
4. Ao utilizar a alimentação externa, os LEDs de condição da bateria
de cada lado da porta de expansão de vídeo ficam a piscar, se
estiverem acesos, indicando que está a ser utilizada a alimentação
externa.
Controlos do Monitor
O monitor do LCDPak tem seis botões na frente: Auto, Menu, Adjust Down
(ajustar para baixo), Adjust Up (ajustar para cima), Source (fonte) e Power
(ligar/desligar).
Alimentação Ligar/desligar monitor
Figura 11: Controlos do Monitor
Auto optimiza a imagem em determinados modos. Ao utilizar os menus do
monitor, o botão Auto funciona como uma tecla Enter.
Menu activa uma série de menus que configuram o ecrã do monitor. Estes
menus são: General Setup (configuração geral), Video Setup (configuração
de vídeo), VGA Setup (configuração VGA) e Audio Setup (configuração de
áudio). Normalmente nгo й necessário efectuar ajustes.
Os botões Adjust Up/Down (ajustar para cima/baixo) percorrem os valores ou
escolhas de um menu ou opção.
Source (fonte) selecciona o sinal de entrada do monitor de AV1, AV2, S-Video
ou VGA. Deve ser definido como AV1. Este controlo normalmente não
necessita de ser alterado. Se for definido para a fonte errada, não aparece
imagem da câmara.
O botão Power liga ou desliga o monitor. Normalmente, o monitor é ligado
automaticamente quando o LCDPak é ligado. Um LED junto do interruptor
do monitor indica se está ligado (verde), em modo de standby (amarelo) ou
desligado (vermelho).
Nota: Se Channel Display (indicação de canal) estiver ligado, aparece uma
indicação de canal a verde (“AV1” ou similar) no canto superior esquerdo do
ecrã. Para desactivar o Channel Display (indicação de canal), prima o botão
Menu do monitor para activar o Menu; depois prima “Auto” para seleccionar
o menu General Setup (configuração geral). Percorra o menu até “Channel
Display” (indicação de canal) com os botões de ajuste no monitor. Prima “Auto”
para seleccionar a opção Channel Display (indicação de canal) e desactive a
definição (Off) com os botões de ajuste. Em seguida, prima o botão Menu três
vezes para voltar ao ecrã de operação.
Funcionamento do LCDPak
Tecla Ligar/
Desligar
Tecla da Sonda Tecla de
Regulação de
Luz
Tecla Zero
Figura 12: Controlos do LCDPak
Tecla Ligar/Desligar: Liga ou desliga a câmara, a unidade de controlo da
câmara e o monitor.
Tecla de Regulação de Luz: Ajusta a luminosidade do LED da câmara.
Tecla da Sonda: Liga ou desliga a sonda integrada de 512 Hz na cabeça da
câmara.
Tecla Zero: Define um ponto zero temporário para medir distâncias
intermédias. Premir prolongadamente (> 2 s) reinicia o contador do sistema e
qualquer contador temporário para zero. (apenas CountPlus).
Assim que as instruções de configuração acima estiverem concluídas, o
monitor deve apresentar uma vista a partir da cabeça da câmara. Monitorizar
