SeeSnake © LCD
3. Ponovno napolnite baterije, vendar samo z ustreznim polnilcem.
Napačen polnilec lahko pokvari baterije.
4. Ne transportirati LCDPak če so v njem baterije.
5. Dve LED lučki za vsako baterijo sta vidni na vsaki strani video
priključka za razširjanje. LCDPak odraža stanje vsake baterije, kot je
prikazano v spodnji tabeli 1. glej sliko 13.
Za odstranjevanje napetosti iz naprave izključite napajalni kabel in
odstranite baterije
Tablica 1: LCDPakOpozorilo za baterije
Zelena Popolnoma napolnjena.
Zeleno-rdeča Delno napolnjena.
Rdeča Baterija prazna.
Lahko utripa Zunanje napajanje v uporabi.
Utripa rdeče in
oddaja kratke zvočne
signale.
Takoj zamenjajte baterije; sistem se
bo čez eno minuto ugasnil.
Neprekinjena
rdeča svetloba in
neprekinjen zvok.
Sistem se bo ugasnil čez 5 sekund.
Zagon sistema
1. Namestite glav kamere v obroč vodila kolobarja s kablom in vključite
napajanje LCDPak naprave. Po ponovnem zagonu sistema se
morata na zaslonu monitorja prikazati besedi “CountPlus” (če ima
vaša naprava števec CountPlus oddaljenosti) in številka verzije. Če
na monitorju po ponovnem zagonu sistema (po približno 5 sekundah)
ne vidite slike, preverite, ali je vključeno napajanje monitorja in ali je
nameščeno na pravi vir. Po zadanih postavkah LCDPak avtomatski
detektira pravilen vir (AV1). Če se ne prikaže slika kamere, uporabite
gumb na monitorju Source (slika 11), da boste namestili video vir
monitorja na AV1.
2. Monitor se avtomatsko napaja, če je LCD Pak sklopka vključena. Če
je bila ročno izključena, jo lahko ponovno priključite na napajanje s
pritiskom posebne sklopke za napajanje monitorja (glej sliko 11).
3. LED lučka za napajalno tipko utripa kratko in dolgo v serijah
(Morzejeva koda “S-O-S”), če LCD ne detektira video s strani
LCDPak.
4. če uporabljate zunanje napajanje, LED lučka za prikaz stanja baterij
utripa na vsaki strani video priključka za razširitev, če so vključene,
kar pomeni, da se uporablja zunanje napajanje.

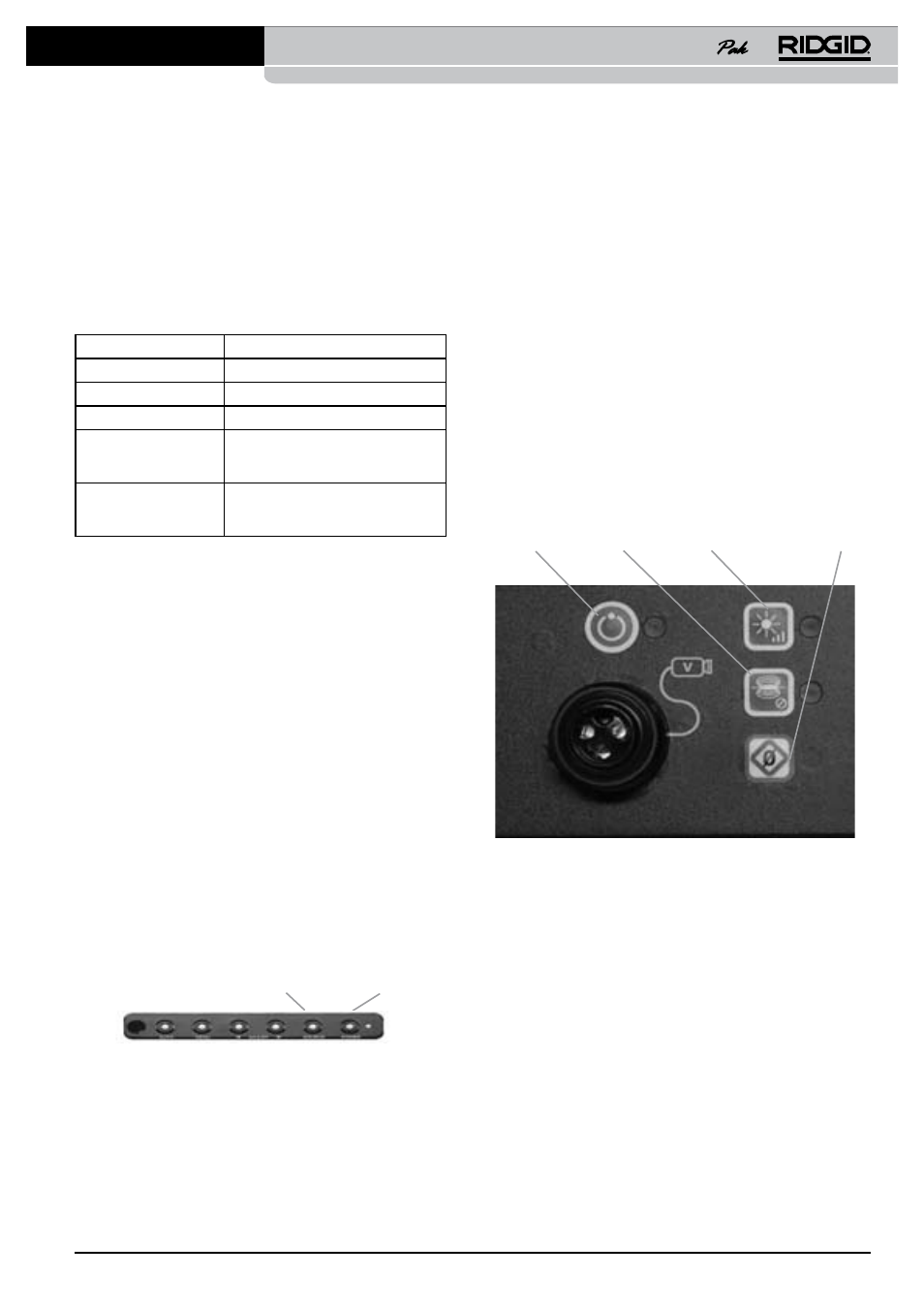

Komande monitorja
LCDPak monitor ima vzdolž svojega sprednjega dela 6 gumbov: Auto
(Avtomatsko), Menu (Meni), Adjust Down (Nastavi navzdol), Adjust Up (Nastavi
navzgor), Source (Vir)in Power (Napajanje).
Izvir Napajanje monitorja
Skica 11 Kontrole monitorja
Auto optimizira prikaz slik v nekih načinih pregledovanja. Kadar uporabljate
meni monitorja, ima gumb Auto vlogo tipke Enter.
Tipka menija nudi vrsto menijev, s pomočjo katerih se konfigurira prikaz
monitorja. To so: General Setup (Splošen prikaz), Video Setup (Video
prikaz), VGA Setup (prikaz) in Audio Setup (Avdio prikaz). Teh menijev
po navadi ni potrebno naravnavati.
Adjust Up/Down tipke se premikajo skozi vrednosti, menije ali opcije.
Source izbere vhodni signal monitorja od AV1, AV2, S-Video ali VGA. Morate
ga namestiti na AV1. Te komande po navadi ni potrebno spreminjati. če je
naravnana na napačen vir se na kameri ne prikaže slika.
Tipka Power vključuje in izključuje napajanje monitorja. Običajno se napajanje
monitorja vključuje avtomatsko po vključitvi LCDPak naprave. LED poleg
sklopke za napajanje monitorja indicira, da je napajanje vključeno (zeleno),
monitor je v pomožnem načinu delovanja (rumeno) ali pa je napajanje
monitorja izključeno (rdeče).
Opomba: ako je prikaz kanala vključen, oznaka zelenega kanala (“AV1” ali
podobno) se javi v zgornjem levem kotu prikaza. Za izključitev prikaza kanala
pritisnite tipko menija za monitor, da se bo prikazal meni. Nato pritisnite “Auto”,
s čimer boste izbrali meni General Setup(Splošne postavke). Premaknite
se navzdol na “Channel Display” z uporabo tipke s puščico za prilagajanje
na monitorju. Pritisnite “Auto” za izbor Channel Display opcije in spremenili
postavke na “Off” (izključeno) z uporabo teh puščic za nastavitev. nato
pritisnite trikrat na Menu tipko, s čimer se boste vrnili v delovni prikaz.
Delo z LCD Pak napravo
Ključ za
napajanje
Sonda Ključ Dimmer Ključ Zero ključ:
Skica 12 LCDPak
Ključ za napajanje Napaja kamero, kontrolno enoto kamere in VKLJUČUJE
in IZKLJUČUJE monitor.
Tipka za regulacijo intenzitete rasvtljave: Nastavitev LED osvetlitve
kamere.
Tipka za sondo: VKLJUČUJE ali IZKLJUČUJE vgrajeno 512 Hz sondo v
glavi kamere.
Regulator ničelne nastavitve: Namešča začasno ničelno točko za merjenje
srednje oddaljenosti. Dolg pritisk (> 2 sekundi) resetira oba števca sistema i
n katerikoli začasni števec na ničlo. (samo CountPlus).
Ko ste dokončali nastavitev navodil mora monitor prikazovati pogled z glave
kamere. Nadzor kamere je enostavno spremljanje zaslona pri nameščanju
kamere.
1. Poravnajte glavo kamere in nastavite LED lučke na želeno
osvetljenost s pritiskom na tipko Dimmer (slika 12).
2. Če slika ni videti popolna, lahko naravnate osvetljenost, kontrast,
nasičenost, barvo tinte in ostrino slike na komandah za zaslon.
Nadaljujete s preverjanjem cevi, kot je opisano v SeeSnake priročniku.
