SeeSnake © LCD
3. Pilleri sadece uygun görülen şarj cihazı ile şarj edin. Yanlış şarj cihazı
pillere zarar verecektir.
4. LCDPak’ı pilleri takılıyken taşımayın.
5. Video Genişletme Yuvası’nın her iki yanında her pil için iki adet LED
lambası bulunur. LCDPak her bir pilin durumunu aşağıda yer alan
Tablo 1’de gösterilen şekilde belirtecektir. Şekil 13’e bakınız.
Ünitenin gücünü tamamen kesmek için güç kablosunun fişini prizden
çekin ve pilleri çıkarın.
Tablo 1: LCDPak Pil Uyarıları
Yeşil Tam dolu.
Yeşil-Kırmızı Kısmen dolu.
Kırmızı Pil düşük.
Yavaş Yanıp Sönen Harici güç kullanımda.
Yanıp sönen kırmızı
ve sesli uyarı
Pilleri derhal değiştirin; cihazı bir
dakika içinde kapatın.
Sürekli yanan kırmızı
ve sürekli uyarı sesi
5 saniye içerisinde cihazı kapatın.
Sistemin Çalıştırılması
1. Kamera kafasını makaranın kılavuz halkasına yerleştirin ve LCDPak’ın
gücünü açın. Açılıştan sonra monitörün ekranında “CountPlus” yazısı
(ünitenizde CountPlus mesafe sayacı varsa) ve versiyon numarası
belirir. Açılıştan sonra (yaklaşık 5 saniye) monitörde görüntü
belirmezse monitörü açtığınızdan ve doğru kaynağa ayarladığınızdan
emin olun. Varsayılan olarak LCDPak otomatik olarak doğru kaynağı
(AV1) belirler. Kamera görüntüsü ekrana gelmiyorsa, monitörün
video kaynağını AV1’e ayarlamak için monitörün Source (Kaynak)
düğmesini (Şekil 11) kullanın.
2. LCDPak’ı açtığınızda monitör otomatik olarak çalışır. Elle kapatılmış
olması durumunda, bağımsız monitör güç düğmesine basarak
monitörü yeniden açabilirsiniz (Şekil 11).
3. LCDPak’ın video sinyali algılamaması durumunda Güç Düğmesi’nin
yanındaki LED kısa ve uzun aralıklarla (“S-O-S” Mors kodu) yanıp
sönecektir.
4. Harici güç kullanılırken, video genişletme yuvasının her iki tarafındaki
pil durumu LED ışıkları yanıp sönerek harici gücün kullanıldığını
belirtir.

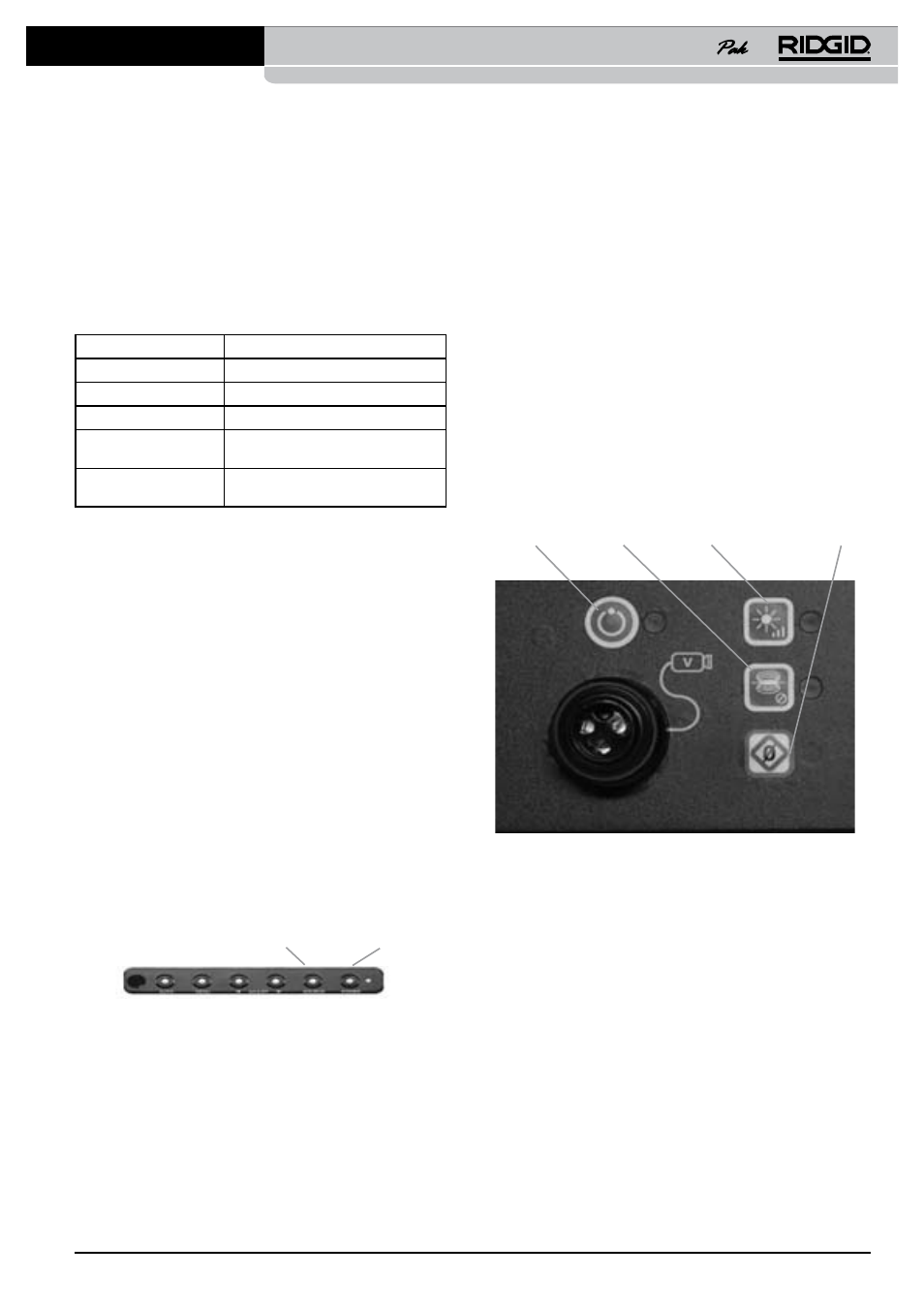

Monitör Kontrolleri
LCDPak monitörünün ön tarafında altı adet düğme bulunur: Auto (Otomatik),
Menu (Menü), Adjust Down (Aşağı Ayar), Adjust Up (Yukarı Ayar), Source
(Kaynak) ve Power (Güç).
Kaynak Monitör Gücü
Şekil 11: Monitör Kontrolleri
Auto (Otomatik), belirli modlarda resmin en iyi şekilde görüntülenmesini sağlar.
Monitör menülerini kullanırken, Auto (Otomatik) düğmesi Giriş düğmesi işlevi
görür.
Menu (Menü) düğmesi, monitör ekranının ayarlanmasını sağlayan menüleri
ekrana getirir. Bunlar: General Setup (Genel Ayar), Video Setup (Video Ayarı),
VGA Setup (VGA Ayarı) ve Audio Setup’tır (Ses Ayarı). Normalde ayarlama
gerektirmezler.
Adjust Up/Down (Yukarı/Aşağı Ayar) düğmeleri bir menünün veya seçeneğin
değerleri veya seçenekleri arasında dolaşmanızı sağlar.
Source (Kaynak) düğmesi, AV1, AV2, S-Video veya VGA’dan monitörün
giriş sinyalini seçmenizi sağlar. AV1 olarak ayarlanmalıdır. Bu kontrolün
genellikle değiştirilmesi gerekmez. Yanlış kaynağa ayarlanması
durumunda, ekranda kamera görüntüsü belirmeyecektir.
Power (Güç) düğmesi monitörü açar ve kapatır. Normal olarak LCDPak’ın
gücü açıldığında monitör otomatik olarak açılır. Monitörün güç düğmesinin
yanındaki bir LED gücün açık (yeşil), monitörün bekleme modunda (kehribar)
veya monitörün kapalı (kırmızı) olduğunu belirtir.
Not: Kanal Görüntüleme açıksa, ekranın sol üst köşesinde yeşil bir kanal
göstergesi (“AV1” veya benzeri) belirecektir. Kanal Görüntüleme’yi kapatmak
için, monitörün “Menu” düğmesine basarak Menü’yü ekrana getirin; ardından
General Setup (Genel Ayarlar) menüsünü seçmek için “Auto” düğmesine basın.
Monitörün üzerindeki yukarı ve aşağı yön düğmelerini kullanarak “Channel
Display” (Kanal Görüntüleme) seçeneğinin üzerine gelin. Channel Display’i
(Kanal Görüntüleme) seçmek için “Auto” düğmesine basın ve yön düğmelerini
kullanarak ayarı “Off” (Kapalı) olarak değiştirin. Çalışma ekranına dönmek için
“Menu” düğmesine üç defa basın.
LCDPak’ın Kullanımı
Güç Düğmesi Sonda Düğmesi Işık Şiddeti
Düğmesi
Sıfırlama
Düğmesi
Şekil 12: LCDPak Kontrolleri
Güç Düğmesi: Kamerayı, kamera kontrol ünitesini ve monitörü AÇAR veya
KAPATIR.
Işık Şiddeti Düğmesi: Kameranın LED parlaklığını ayarlar.
Sonda Düğmesi: Kameranın kafasındaki dahili 512 Hz Sonda vericisini AÇAR
veya KAPATIR.
Sıfırlama Düğmesi: Ara mesafeleri ölçmek için geçici bir sıfır noktası ayarlar.
Uzun süreli basıldığında (> 2 sn) sistem sayacının ve geçici sayacın ikisi de
sıfırlanır. (sadece CountPlus).
Yukarıda belirtilen ayarlar tamamlandığında, monitörde kamera kafasından
bir görüntü ekrana gelmelidir. Kamera görüntüsünü izlemek için kamera yer
değiştirdikçe ekranı izlemeniz yeterli olacaktır.
1. Kamera kafasını hattın içine yerleştirin ve Işık Şiddeti Düğmesi’ne
basarak LED ışıklarını istediğiniz parlaklığa ayarlayın (Şekil 12).
2. Görüntü net değilse monitör kontrollerini kullanarak parlaklık,
kontrast, renk yoğunluğu, renk tonu ve netliği ayarlayabilirsiniz.
SeeSnake kullanım kılavuzunda belirtilen şekilde kanal içini inceleyin.
