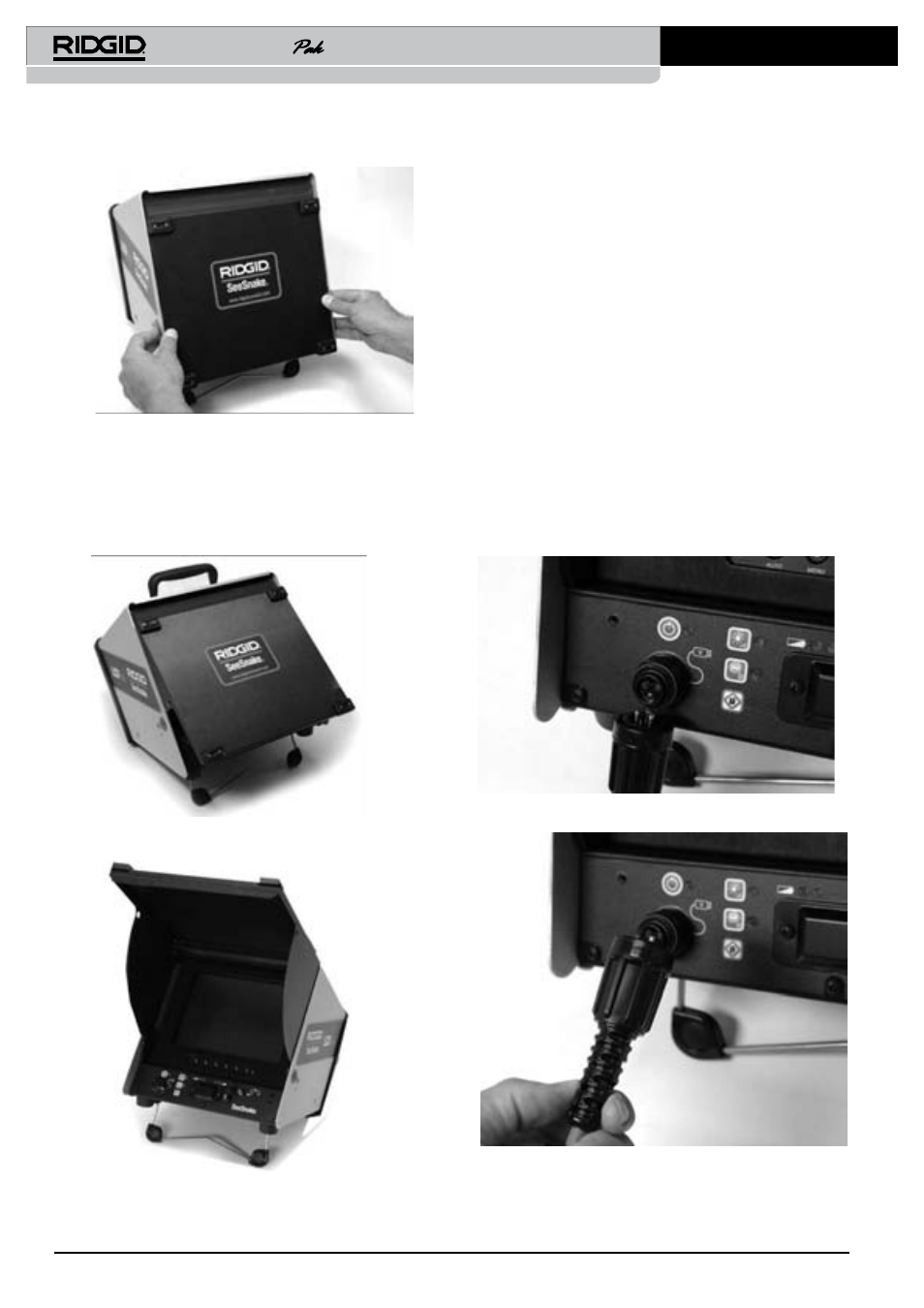

Рисунок 5: Открытие верхней крышки
2. При нажатии на оранжевые кнопки вы почувствуете, что крышка
отходит. Для высвобождения крышки перестаньте придерживать
ее большими пальцами рук (см. рис. 6).
3. Поднимите верхнюю крышку на максимальную высоту.
Убедитесь в том, что крышка зафиксирована в этом положении
с обеих сторон (см. рис. 7).
Рисунок 6: Верхняя крышка в разблокированном
положении
Рисунок 7: LCDPak с открытой верхней крышкой
Закрытие крышки
4. Убедившись в том, что поверхность крышки свободна от
посторонних предметов, слегка надавите на оранжевые кнопки,
чтобы крышка опустилась в нижнее положение. Нажимайте на
крышку до тех пор, пока она не защелкнется.
Установите прибор LCDPak так, чтобы экран монитора легко
просматривался, а средства управления были доступны во время
использования. В ярко освещенных местах направляйте экран монитора
в сторону, противоположную источнику света, и (или) используйте
солнцезащитный козырёк во избежание бликования монитора.
Соединения
1. Выньте кабель для системы SeeSnake из держателя на
раме видеосистемы и вставьте вилку системного кабеля в
соответствующий разъем системы SeeSnake на приборе LCDPak.
Подключение осуществляется следующим образом. Вставьте
направляющий штырь кабеля в гнездо расположенного на
устройстве разъема. Надавливая, натяните внешнюю стопорную
втулку кабеля на выступающую из корпуса часть разъема. (См.
рис. 8 и 9).
ПРИМЕЧАНИЕ: Можно тянуть только за стопорную втулку! Запрещается
гнуть или вытягивать сам разъем!
Рисунок 8. Подключение вилки системного кабеля
Рисунок 9: Подключение вилки системного кабеля к
разъему системы SeeSnake
