SeeSnake © LCD

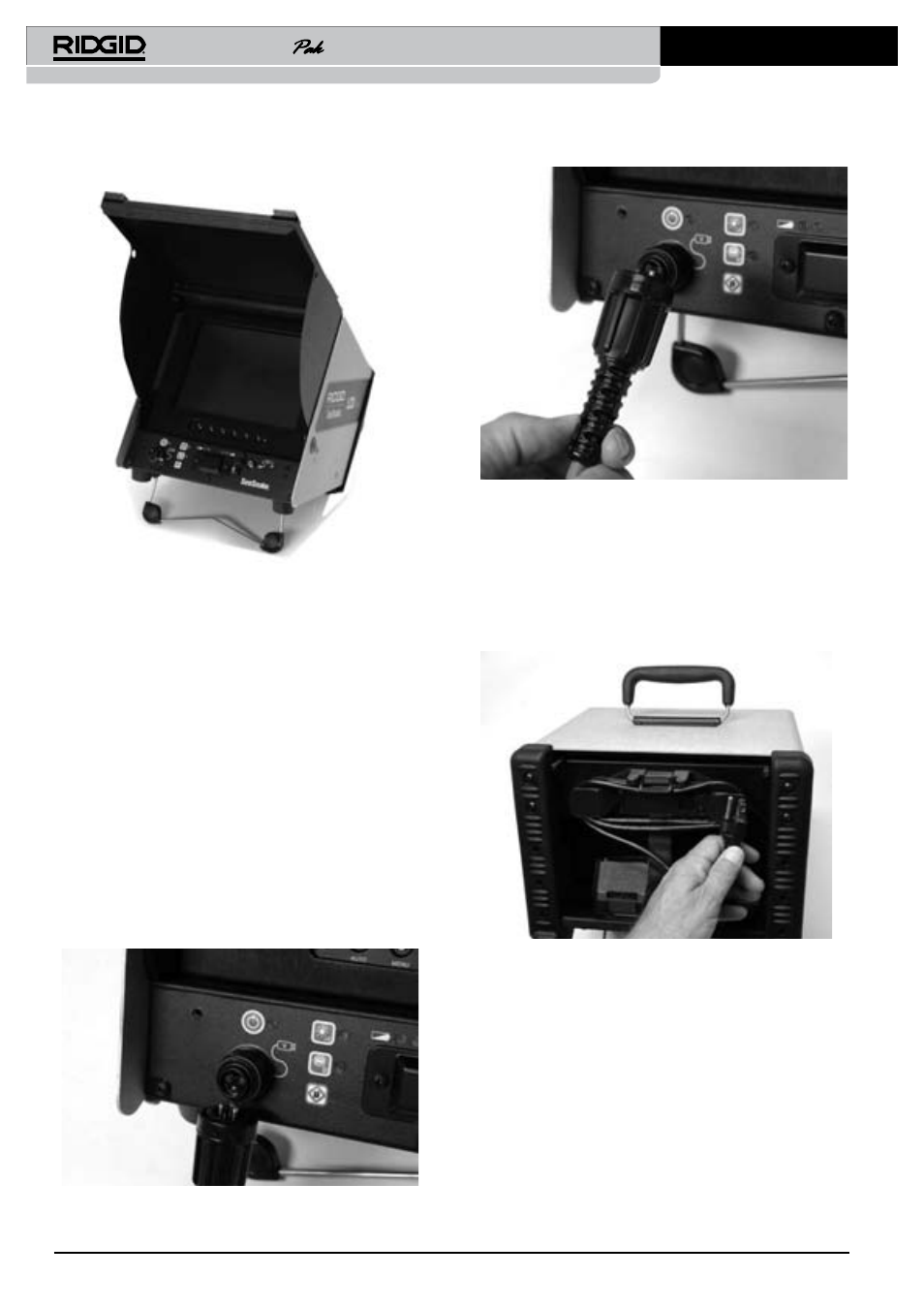

slika 7: LCDPak s otvorenim gornjim poklopcem
Zatvaranje poklopca
4. Držeći ih dalje od gornjeg poklopca, pažljivo pritisnite narančaste
gumbe kako biste spustili poklopac na donji položaj. Pritisnite
poklopac na mjestu dok ne zablokira.
Podesite LCDPak uređaj tako da njegov zaslon monitora bude lako vidljiv,
a njegove komande lako dostupne tijekom uporabe. U jarko osvijetljenim
prostorima usmjerite monitor dalje od izvora svjetlosti i/ili koristite zaslon protiv
sunca na monitoru da biste smanjili odbljesak.
Veze
1. Odmotajte kabel SeeSnake sustava iz držača na okviru kotura s
kablom i umetnite priključak kabela u odgovarajuću SeeSnake
spojku sustava na LCDPaku. Da biste povezali spojke, poravnajte
vodilicu s utorom vodilice, gurnite spojku ravno unutra i stegnite
vanjski rukavac za blokadu. (vidi slike 8 i 9).
NAPOMENA: Okrenite samo rukavac za blokadu! Nikada ne pregibajte i ne
okrećite spojku!
slika 8: Poravnavanje priključka kabla sustava
slika 9: Spajanje priključka sustava sa spojkom sustava
SeeSnake
Napajanje LCDPak uređaja
Vanjsko napajanje
1. Za napajanje sustava preko kabla za napajanje, smjestite kabel za
napajanje na poleđinu uređaja. Otpustite Velcro remen i uklonite
priključak iz njegova držača (vidi sliku 10).
slika 10: Kabel za napajanje i omot kabela za napajanje
2. Suhim rukama uključite kabel za napajanje u odobrenu utičnicu.
Ako koristite produžni kabel, pazite da je odgovarujećg kalibra žice.
Za kablove od 25 stopa minimalni potrebni kalibar iznosi 18 AWG.
Za kablove VEĆE od 25 stopa minimalni potrebni kalibar iznosi 16
AWG.
Rukovanje baterijom
1. Umetnite 1 ili 2 Ridgid Li-Ion baterije od 18 volta (RIDGE Kat br.
32743) u otvor za baterije na poleđini uređaja. Po potrebi uređaj se
može nagnuti prema naprijed i počivati na prednjoj strani.
2. Baterije imaju kapacitet 2,2 ampera po svakom satu. Aktualno radno
vrijeme baterija zavisi od uporabe. LCD Pak radi približno 1,75 sati s
jednom, potpuno napunjenom baterijom i približno 4,5 sati sa dvije u
potpunosti napunjene baterije.
