SeeSnake © LCD
Brug af dæmpningsknappen
Dæmpningsknappen ændrer kameraets LED-lysstyrke. De forskellige
lysstyrkeniveauer kan vælges gradvist ved at trykke på dæmpningsknappen
et trin ad gangen (enkelttrinsfunktion), eller de kan vælges hurtigt ved at holde
dæmpningsknappen nede, indtil det ønskede trin nås (tryk og hold nede-
funktion).
Når du trykker på dæmpningsknappen og holder den nede, øges lysstyrken
gradvist, indtil du når maksimum, hvorefter lysstyrken mindskes, indtil du når
minimum. I hver ende af skalaen lyder et bip, der angiver, at der nu skiftes
retning på skalaen (fra mørkere til lysere eller omvendt). Enkelttrinsfunktion
(korte tryk) øger lysstyrken trin for trin, indtil du når maksimum, hvorefter den
mindskes, indtil du når minimum.
Dæmpningslampen ved siden af dæmpningsknappen angiver lysstyrkeniveauet
ved at blinke. Ved det minimale lysstyrkeniveau er lampen slukket, og ved
det maksimale lysstyrkeniveau lyser lampen konstant. På de mellemliggende
niveauer blinker lampen hurtigere, jo lysere indstillingen er.
Brug af sondeknappen
Moderne SeeSnake-kameraer har en indbygget 512 Hz-sender eller sonde,
der kan kontrolleres fra LCDPak. Den indbyggede sonde er ikke altid aktiveret,
selv om systemet er tændt. 512 Hz-sonden i kameraet kan slås til eller fra
med sondeknappen (figur 12). Når sonden er slået til, lyser lampen ved siden
af sondeknappen konstant blåt for at angive, at systemet sender et signal til
sonden. (Lampen lyser også, når signalet sendes til sonden, selv om sonden
mangler eller ikke fungerer).
Brug af nulpunktsknappen (kun CountPlus)
Hvis dit SeeSnake-system har CountPlus-afstandstæller installeret,
fungerer nulpunktsknappen (figur 12) på en måde, der svarer til CountPlus-
nulpunktsknappen. Hvis du trykker på nulpunktsknappen med et kort tryk,
indstilles afstandstælleren til et nyt midlertidigt nulpunkt på dens nuværende
placering. Dette gør det muligt at starte en afstandstælling fra et foretrukket
punkt, f.eks. indgangen til et rør eller en bestemt forgrening inde i et rør. Med
endnu et kort tryk vender du tilbage til den primære afstandstæller.
Hvis du skifter væk fra en midlertidig tælling, nulstilles den ved det næste korte
tryk. Den midlertidige tælling vises i kantede parenteser.
Derudover vil et langt tryk på (> 2 sek.) på nulpunktsknappen nulstille den
primære tælling til at starte ved nul på den aktuelle placering og også nulstille
den midlertidige tæller.
Du finder yderligere oplysninger om CountPlus-målesystemet i den separate
CountPlus-vejledning.
Lokalisering af kameraet med den indbyggede sonde
1. Ved normal kamerafunktion bør sonden slås fra for at spare strøm,
indtil du vil lokalisere kamerahovedet under jorden med en søger.
2. Når du er klar til at aktivere sonden, skal du blot trykke på
sondeknappen.
Når sonden aktiveres, vil du muligvis bemærke interferenslinjer på
skærmen. Lampen ved siden af sondeknappen lyser konstant blåt.
3. Brug en RIGID-søger, der er indstillet til frekvensen 512 Hz, til at
lokalisere sonden som beskrevet i søgerens vejledning.
4. Når du har lokaliseret sonden, skal du trykke på sondeknappen igen
for at slå sonden fra og genoptage normal kamerafunktion.
Ledningssporing af SeeSnake-kablet
Ud over at du kan spore den sonde, der er integreret i systemkameraet,
kan du med LCDPak også spore ledningen til kablet under jorden med en
standard RIDGID-søger, f.eks. NaviTrack II, Scout, SR-20 eller SR-60. Hvis
du vil ledningssøge SeeSnake-kablet, skal du blot tilslutte en ledningssender
med den ene forbindelse grundigt jordet til jordspyddet og den anden tilsluttet
LCDPaks tilslutning til den monterbare sender. Tilslutningen til den monterbare
sender er en metaløsken, der er placeret ved siden af videoudgangsstikket
over SeeSnake-logoet (figur 13).

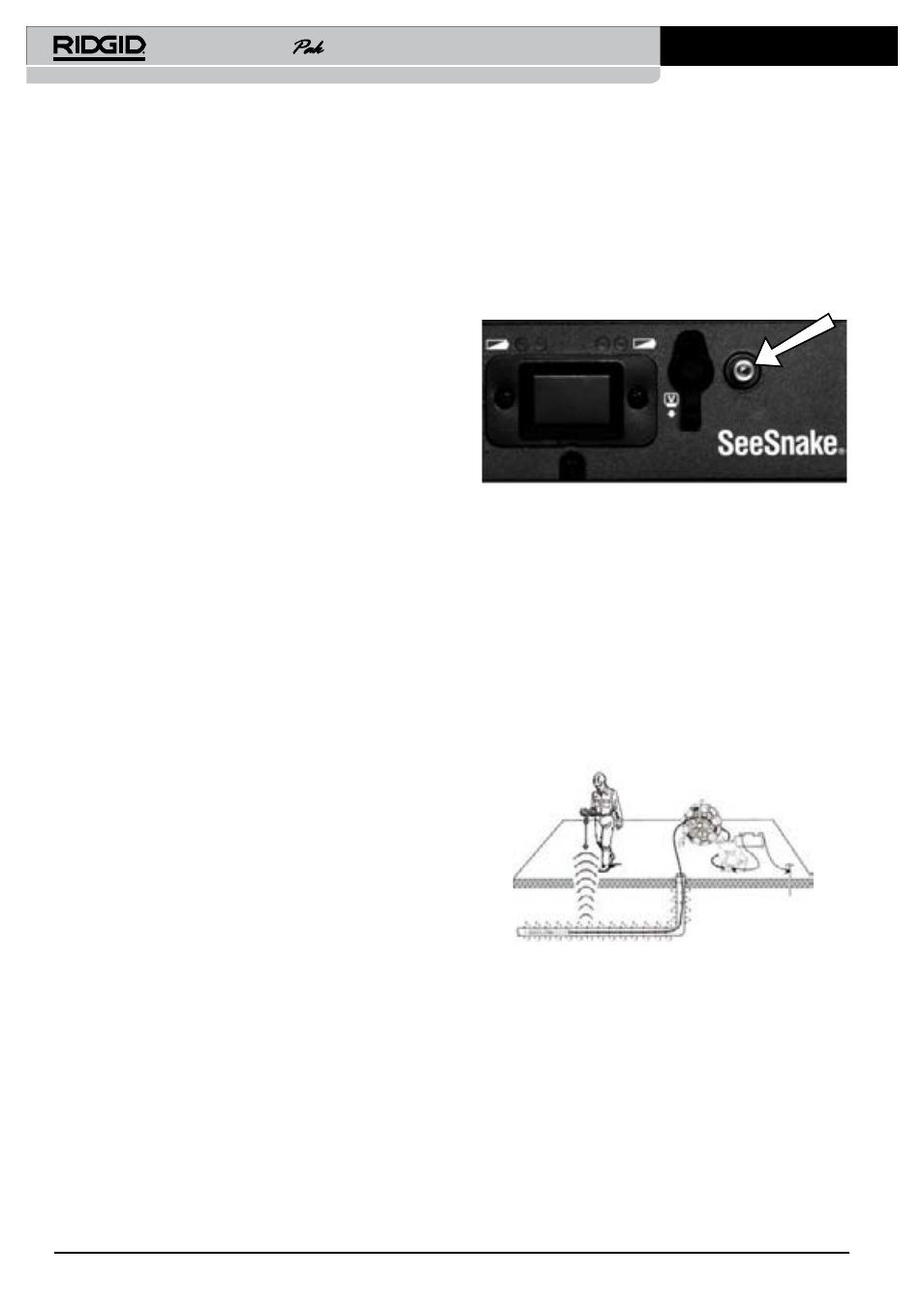

Figur 13: LCDPakTilslutning til den monterbare sender
Indstil ledningssenderen og søgeren til den samme frekvens, f.eks. 33 kHz, og
brug søgeren til at spore ledningen (figur 14). Den indbyggede 512 Hz-sonde
kan være tændt på samme tid, og hvis din søger understøtter SimulTrace-
dobbeltfrekvens, kan du følge kablet hele vejen til kameraets placering og
derefter lokalisere sonden i kameraet, når du nærmer dig den over jorden.
Alternativt kan du bruge en ledningssender og en søger til at ledningssøge kablet.
Hvis signalet toner ud, skal du indstille søgeren på ledningssondens frekvens.
Modtag 512 Hz-signalet fra det punkt, hvor ledningssporingsfrekvensen
begyndte at blive svagere, og spor dig ind på ledningssonden. Da
lokaliseringsfrekvenser fra sendere kan forårsage forvrængning af billedet
på skærmen, er det bedst at slå sonde- og ledningssenderne fra under
inspektionen af den indvendige ledning og kun slå dem til, når du er klar til
at lokalisere.
Figur 14: Ledningssporing af kablet
