SeeSnake © LCD

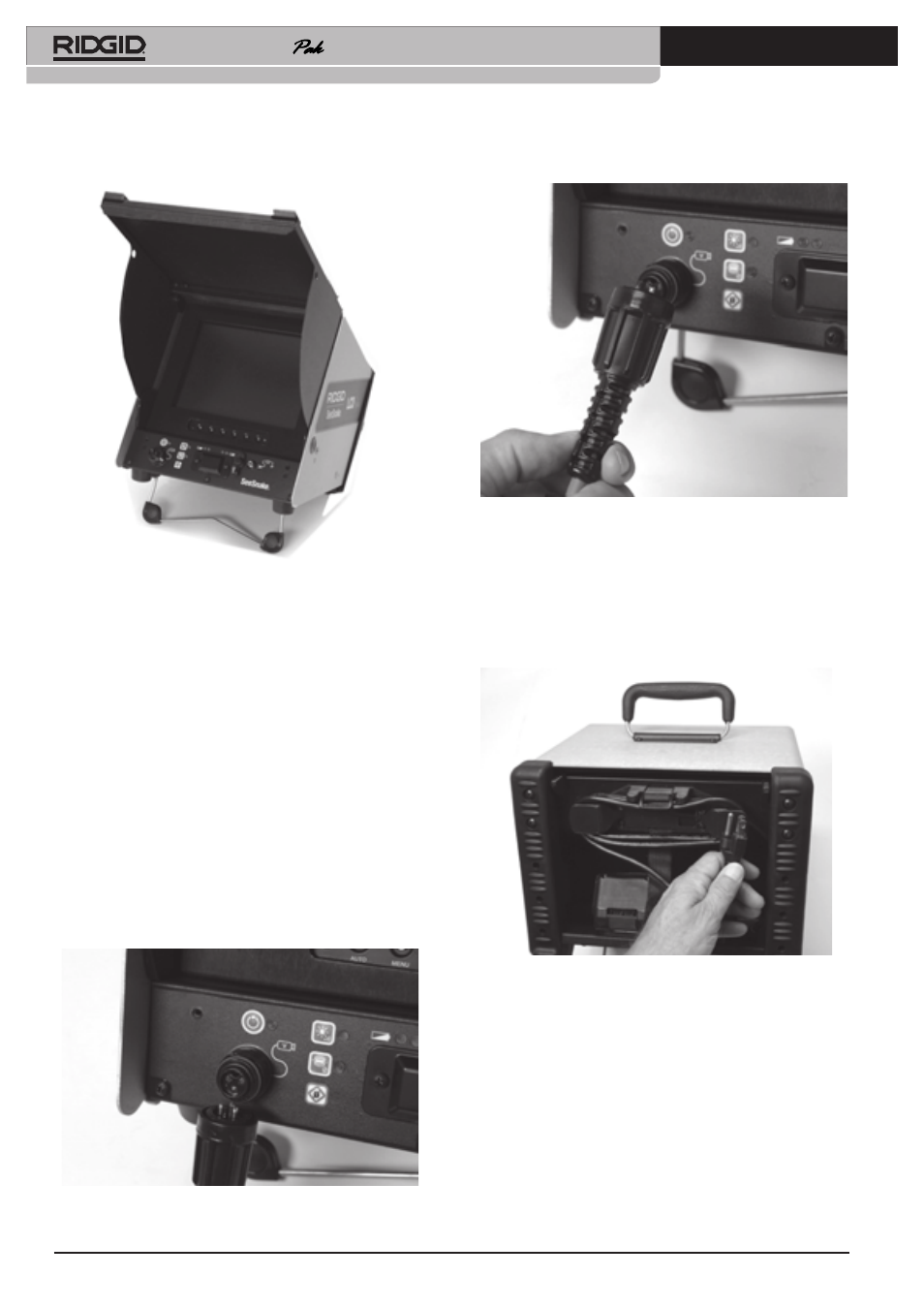

Figura 7: LCDPak com Cobertura Aberta
Fechar a Cobertura
4. Afastando-se da cobertura, prima ligeiramente os botões cor-de-
laranja para que a cobertura desça para a posição inferior. Prima a
cobertura até que encaixe.
Configure o LCDPak para que o ecrã do monitor seja fácil de ver e os
controlos sejam fáceis de alcançar durante a utilização. Em áreas com muita
luminosidade, aponte o ecrã do monitor para longe das fontes de luz e/ou
utilize a pala do monitor para reduzir o reflexo.
Ligações
1. Desenrole o cabo do sistema SeeSnake do suporte na estrutura da
bobina e insira a ficha do cabo do sistema no conector correspondente
do sistema SeeSnake no LCDPak. Para unir os conectores, alinhe o
pino de guia com a tomada de guia, empurre o conector directamente
para dentro e aperte a manga de bloqueio exterior. (Vide Figuras 8 e
9).
NOTA: Rode apenas a manga de bloqueio! Nunca dobre nem rode o
conector!
Figura 8: Alinhar a ficha do cabo do sistema
Figura 9: Ligar a ficha do sistema ao conector do sistema
SeeSnake
Ligar o LCDPak
Alimentação externa
1. Para ligar o sistema com o cabo de alimentação, localize o cabo
de alimentação na parte de trás da unidade. Solte a fita de Velcro e
remova a ficha do suporte (vide Figura 10).
Figura 10: Cabo de alimentação e enrolador do cabo de
alimentação
2. Com as mãos secas, ligue o cabo de alimentação a uma tomada
aprovada. Se utilizar uma extensão, assegure-se de que tem o cabo
tem o diâmetro adequado. Para cabos de 7,5 metros é necessário
um diâmetro mínimo de 18AWG. Para cabos com mais de 7,5 metros
é necessário um diâmetro mínimo de 16AWG.
Operação da Bateria
1. Insira 1 ou 2 baterias de 18 volts Ridgid Li-Ion (RIDGE Cat # 32743)
nos compartimentos das baterias na traseira da unidade. A unidade
pode ser inclinada para a frente e encostada sobre a face fechada
para maior conveniência.
