SeeSnake ® LCD

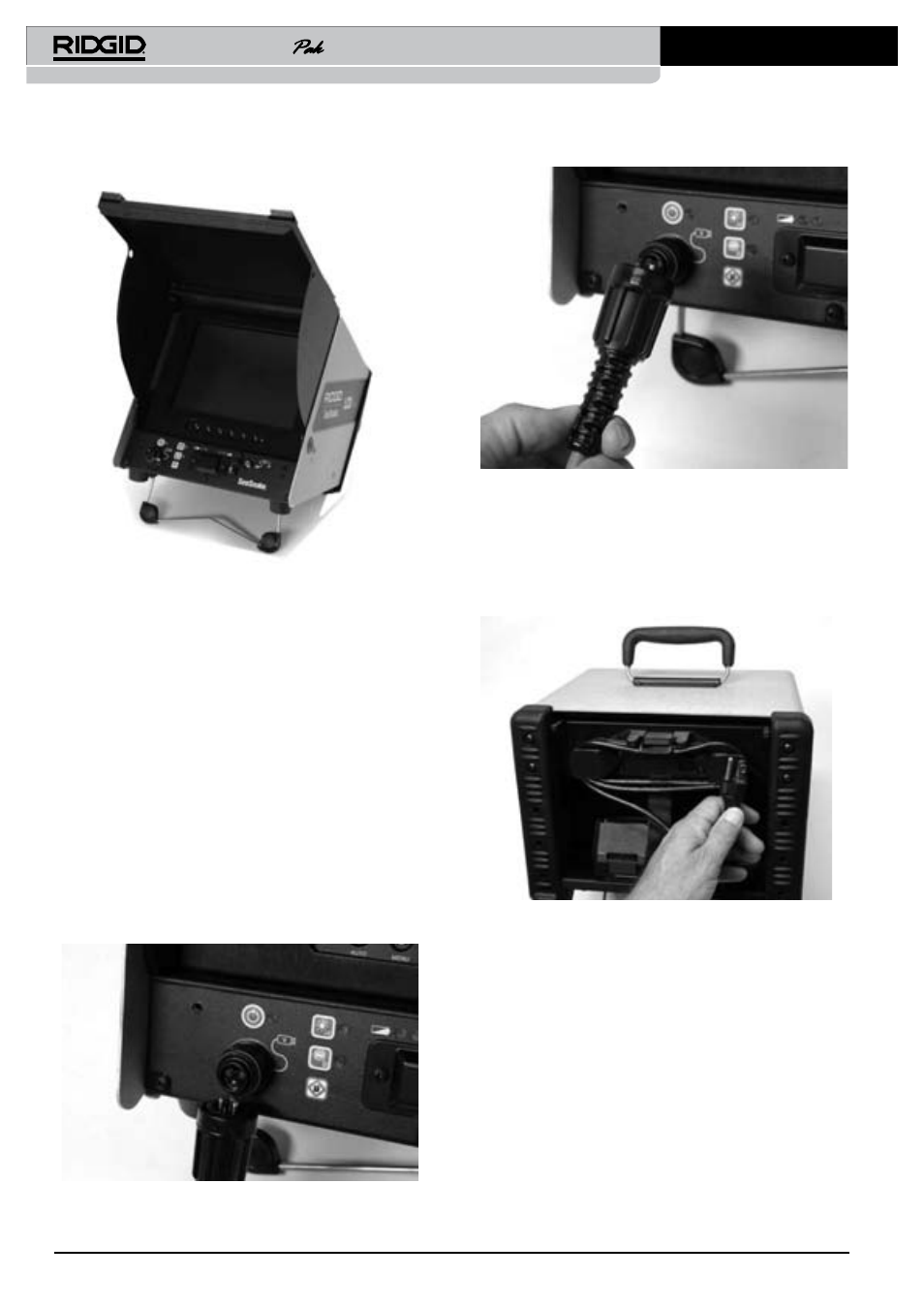

Figuur 7: LCDPak met geopende klep
De klep sluiten
4. Zorg ervoor dat de klep niet belast wordt en druk vervolgens de
oranje knoppen voorzichtig in om de klep omlaag te laten komen.
Druk de klep verder omlaag tot deze vergrendelt.
Stel de LCDPak zodanig op dat het scherm van de monitor gemakkelijk te zien
is en de bedieningselementen tijdens gebruik goed bereikbaar zijn. Plaats de
monitor in helder verlichte omgevingen zodanig dat de verlichting niet direct op
de monitor schijnt en/of gebruik de zonneklep van de monitor.
Aansluitingen
1. Wikkel de kabel van het SeeSnake-systeem van de houder op het
haspelframe af en steek de stekker van de kabel in de SeeSnake-
systeemconnector op de LCDPak. Om de connectors op elkaar aan
te sluiten houdt u de geleidingspen tegenover de geleidingsopening
en drukt u de stekker in de aansluiting. Draai vervolgens de buitenste
vergrendelmof vast. (Zie fig. 8 en 9).
OPMERKING: verdraai alleen de vergrendelmof! Buig of verdraai de connector
niet!
Figuur 8: De systeemkabel aansluiten
Figuur 9: De systeemstekker aansluiten op de
systeemconnector van de SeeSnake
Stroomvoorziening van de LCDPak
Externe voeding
1. Om het systeem te voeden via het netsnoer, gebruikt u het netsnoer
op de achterzijde van het apparaat. Neem de klittenbandlus los en
haal de stekker uit de houder (zie fig 10).
Figuur 10: Netsnoer en netsnoeropbergsysteem
2. Steek het netsnoer met droge handen in een geschikt stopcontact.
Controleer bij gebruik van een verlengsnoer of de uitvoering voldoende
zwaar is. Bij een verlengsnoer van ongeveer 7,5 meter moeten aders
een doorsnede van minimaal 1 mm2 hebben. Verlengsnoeren langer
dan ongeveer 7,5 m moeten aders van min 1,5 mm2 hebben.
Stroomvoorziening met batterijen
1. Plaats 1 of 2 18 V Ridgid Li-ion batterijen (RIDGE catalogusnr. 32743)
in het batterijcompartiment aan de achterzijde van het apparaat. Dit
kan gemakkelijker door het apparaat te kantelen naar de kant van de
gesloten kap.
2. De batterijen hebben elk een nominaal vermogen van 2,2 Ah. Het
werkelijke vermogen zal variëren, afhankelijk van de manier waarop
ze gebruikt worden. De LCD Pak zal ongeveer 1,75 uur kunnen
werken met een volledig geladen batterij en ongeveer 4,5 uur met
twee volledig opgeladen batterijen.
