Ridge Tool Company 84
Tools For The Professional TM
SeeSnake © LCD
Opis, Specyfikacje i
Standardowe wyposażenie
Opis
SeeSnake LCDPak jest nowoczesną, lekką jednostką obejmującą monitor
i układ sterowania kamerą do zastosowania z systemem diagnostyki rur -
SeeSnake Pipe Inspection.
LCDPak został zaprojektowany do łatwego podłączenia ze szpulą SeeSnake
i kamerą oraz do zapewnienia wyraźnego obrazu pola widzenia kamery.
Zapewnia łatwo dostępne elementy sterowania kamerą i obrazem, a także do
sterowania wbudowaną sondą będącą częścią większości kamer SeeSnake,
która pozwala operatorowi na zlokalizowanie kamery kiedy znajduje się pod
ziemią. LCDPak umożliwia operatorowi podłączenie zewnętrznego nadajnika
liniowego do przewodu SeeSnake i używania standardowego lokalizatora do
śledzenia ścieżki przewodu SeeSnake w rurze.
LCDPak używany jest w połączeniu w dowolnej konfiguracji szpuli SeeSnake
(zobacz rys. 4). Inne urządzenia pomocnicze używane z SeeSnake LCDPak
obejmują:
• Baterie doładowywane.
• Lokalizator/odbiornik Ridgid (np. SR20, SR-60, Scout lub Navitrack
II).
• Nadajnik Ridgid (np. ST-510, ST-305, Navitrack Brick lub nadajnik
10-watowy Navitrack).
• System pomiaru kabla CountPlus normalnie wbudowany w systemy
inspekcji rur SeeSnake.
Parametry techniczne
Ciężar: 16,2 lbs (7,3kg) bez baterii
Wymiary: Długość: 14,3” (36,3 cm)
Szerokość: 11,9” (30,2 cm)
Wysokość: 12,4” (31,5 cm)
Źródło zasilania: 100-240VAC/50-60Hz, 1,5A lub 18 VDC
Typ baterii:
2x 18 V Li-Ion, 2,2 Ah
Środowisko robocze
• Temperatura: 0,00°C do 40,00°C (0°C do 40°C)
• Wilgotność: 5% do 95% wilgotności względnej
• Temperatura przechowywania: 14°F do 158°F (-10°C do 70°C)
• Wzniesienie: 13120 stóp (4000 metrów)
Wyświetlacz LCD
• Rozdzielczość: 640x480
• Wielkość panelu LCD: 10,4” (26,4 cm)
•
Rozstaw punktów(HxV):
0,31 x 0,31 mm
• Wielkość wyświetlanego obrazu (HxV): 10,4” (26,4 cm)
• Kontrast: 350:1
• Jasność: 200 cd/m2
• Pozioma Częstotliwość: 31 kHz do 65 kHz
• Częstotliwość pionowa: 56 Hz do 75 Hz
Standardowe wyposażenie
1. LCDPak
2. Podręcznik obsługi
3. DVD z instruktażem
Wyposażenie opcjonalne:
18 V Li-Ion bateria doładowywana (kat # 27968) z ładowarką.

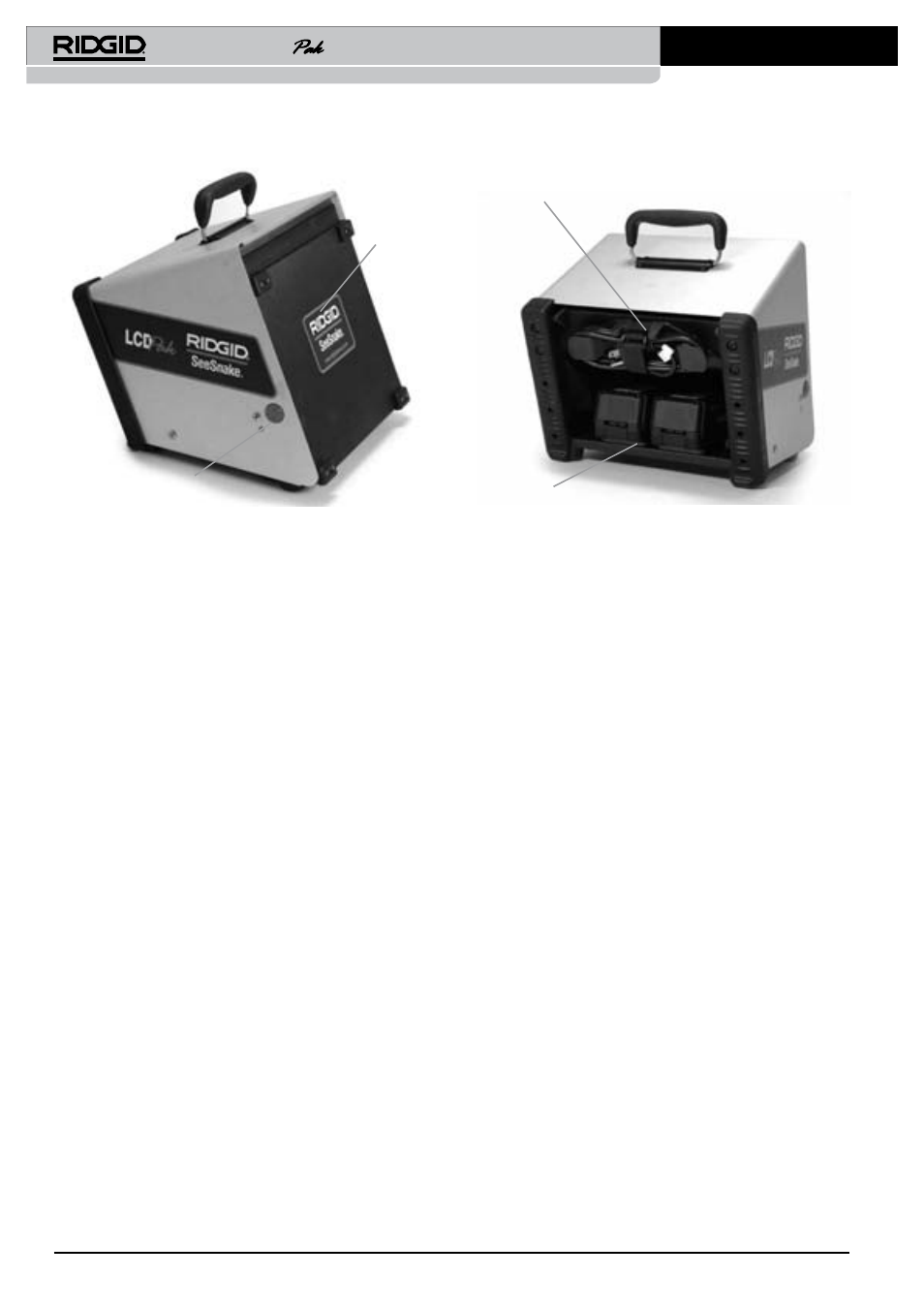

Rysunek 2: Widok z przodu(zamknięte) Rysunek 3: Widok z tyłu
Osłona górna
Przycisk zwalniający osłony
górnej
Przewód zasilania
zewnętrznego
Komory baterii
