SeeSnake © LCD
Descrizione, specifiche e
dotazione standard
Descrizione
L’LCDPak SeeSnake è un monitor leggero, con funzione di unità di controllo,
adatto all’utilizzo con sistemi diagnostici di ispezione fognature SeeSnake.
L’LCDPak è progettato per essere collegato facilmente ad una ruota
SeeSnake e fornire un’immagine chiara trasmessa dalla videocamera.
Comandi facilmente accessibili per la regolazione dell’intensità luminosa della
videocamera, del display e per il controllo della sonda in linea integrata nella
maggior parte delle videocamere SeeSnake, che permette all’operatore di
localizzare la videocamera quando si trova sottoterra. Inoltre, l’LCDPak ha la
possibilità di collegare un trasmettitore di linea esterno al cavo di spinta del
SeeSnake e di poter utilizzare un localizzatore standard per tracciare la linea
del percorso del cavo di spinta del SeeSnake all’interno di un tubo.
L’LCDPak viene utilizzato con qualsiasi tipo di ruota SeeSnake (v. figura
4). Tra i dispositivi supplementari che è possibile utilizzare con l’LCDPak
SeeSnake troviamo:
• batterie ricaricabili;
• un localizzatore/ricevitore Ridgid (come l’SR20, l’SR-60, lo Scout o il
Navitrack II);
• un trasmettitore Ridgid (come l’ST-510, l’ST-305 o il trasmettitore
Navitrack da 10 watt);
• il sistema di misurazione CountPlus mediante cavo, normalmente
integrato sulle ruote SeeSnake.
Specifiche
Peso: 7,3 kg (16,2 lb)senza le batterie
Dimensioni: Lunghezza: 36,3 cm (14,3”)
Larghezza: 30,2 cm (11,9”)
Altezza: 31,5 cm (12,4”)
Alimentazione: 100-240 V CA/50-60 Hz, 1,5 A o 18 V CC
Tipo di batteria: 2x 18 V agli ioni di litio, 2,2 Ah
Ambiente di esercizio
• Temperatura: da 0 a 40°C (da 32 a 104°F)
• Umidità: 5% - 95% UR
• Temperatura di conservazione: da -10 a 70°C (da 14 a 158°F)
• Altitudine: 4000 metri (13120 piedi)
Display LCD
• Risoluzione: 640x480
• Dimensioni del pannello LCD: 26,4 cm (10,4”)
• Dot Pitch(HxV): 0,31 x 0,31 mm
• Dimensioni display (HxV): 26,4 cm (10,4”)
• Rapporto di contrasto: 350:1
• Luminosità: 200 cd/m2
• Frequenza orizzontale: da 31 kHz a 65 kHz
• Frequenza verticale: da 56 Hz a 75 Hz
Dotazione standard
1. LCDPak
2. Manuale d’istruzioni
3. DVD didattico
Attrezzatura opzionale:
batteria ricaricabile agli ioni di litio da 18 V (Cat 32743), con caricabatterie.
Legenda icone:
Tasto Power (Acceso/Spento)
Tasto Dimmer (Regolatore di intensità luminosa)
Tasto Sonde (Sonda)
Tasto Zero (Azzeramento)
Uscita video
Collegamento video (Connessione a ruota SeeSnake)
Connessione per trasmettitore con fissaggio a clip

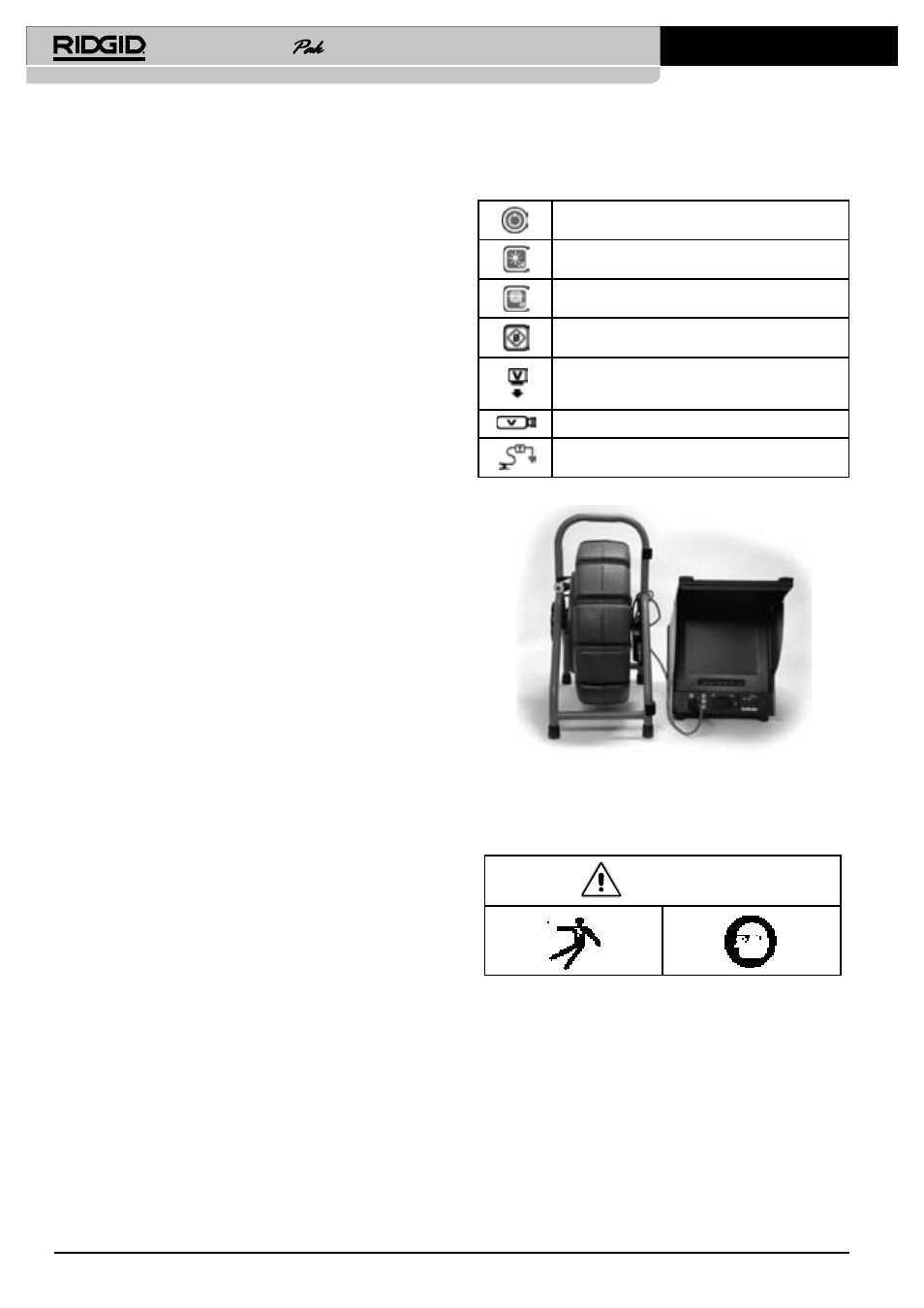

Figura 4: LCDPak con ruota SeeSnake
Ispezione macchina
AVVERTENZA
Prima di ogni utilizzo,ispezionare l’LCDPak , la ruota Seesnake ed i cavi
elettrici onde evitare gravi rischi di scosse elettriche, e prevenire eventuali
danni allo strumento. Eliminare le problematiche riscontrate!
1. Una volta scollegato l’LCDPak dalla presa di corrente, controllare se
il cavo di alimentazione e la spina presentano danni o modifiche. Se
si riscontra uno di questi problemi, non usare lo strumento fino ad
avvenuta riparazione o sostituzione delle parti danneggiate.
2. Pulire ogni traccia di olio o grasso dall’LCDPak, per semplificare
l’ispezione ed evitare che l’unità scivoli dalle mani durante il trasporto
o il posizionamento per l’utilizzo.
