SeeSnake © LCD
Beskrivelse, spesifikasjoner og
standardutstyr
Beskrivelse
SeeSnake LCDPak er en moderne og lett skjerm og kamerakontrollenhet for
bruk med et SeeSnake-rørinspeksjonssystem.
LCDPak er utformet for enkel tilkobling til SeeSnake-rull og -kamera og gir
et klart bilde av kameraets synsfelt. Den har lett tilgjengelige kontroller for
justering av kamera og display, og for kontroll av sonden som er bygd inn i de
fleste SeeSnake-kameraer. Dette gjør det mulig for operatøren å lokalisere
kameraet når det brukes under bakken. LCDPak gjør det også mulig for
operatøren å koble en ekstern linjesender til SeeSnake-kabelen og bruke en
standard posisjonsindikator til linjeavsøking av SeeSnake-kabelens bane i et
rør.
LCDPak kan brukes sammen med alle SeeSnake-rullkonfigurasjoner (se figur
4). Annet hjelpeutstyr som kan brukes sammen med SeeSnake LCDPak:
• Oppladbare batterier
• RIDGID-posisjonsindikator og -mottaker (f.eks. SR20, SR-60, Scout
eller NaviTrack II)
• RIDGID-sender (f.eks. ST-510, ST-305, NaviTrack Brick eller
NaviTrack 10-watts sender)
• CountPlus-kabelmålingssystem, normalt innebygd i SeeSnake-
rørinspeksjonssystemer
Spesifikasjoner
Vekt: 7,3 kg u/batterier
Mål: Lengde: 36,3 cm (14,3”)
Bredde: 30,2 cm (11,9”)
Høyde: 31,5 cm (12,4”)
Strømkilde: 100-240 VAC / 50-60 Hz, 1,5 A eller 18 VDC
Batteritype: 2x 18 V Li-Ion, 2,2 Ah
Driftsmiljø
• Temperatur: 0 til 40 °C (32 til 104 °F)
• Fuktighet: 5 til 95 % relativ fuktighet
• Lagringstemperatur: -10 til 70 °C (14 til 158 °F)
• Høyde over havet: 4000 meter (13120 fot)
LCD-display
• Oppløsning: 640 x 480
• Størrelse på LCD-panel: 26,4 cm (10,4”)
• Punktavstand (H x V): 0,31 x 0,31 mm
• Displaystørrelse (H x V): 26,4 cm (10,4”)
• Kontrastforhold: 350:1
• Lysstyrke: 200 cd/m2
• Horisontal synkfrekvens: 31 til 65 kHz
• Vertikal synkfrekvens: 56 til 75 Hz
Standardutstyr
1. LCDPak
2. Brukerhåndbok
3. Instruksjons-DVD
Tilleggsutstyr
18 V oppladbart Li-Ion-batteri (kat.nr. 27968) med lader.
Ikonforklaringer:
På/av-knapp
Dimmerknapp
Sondeknapp
Nullstillingsknapp
Video ut
Videotilkobling (SeeSnake-systemkontakt)
Klipsbasert senderterminal

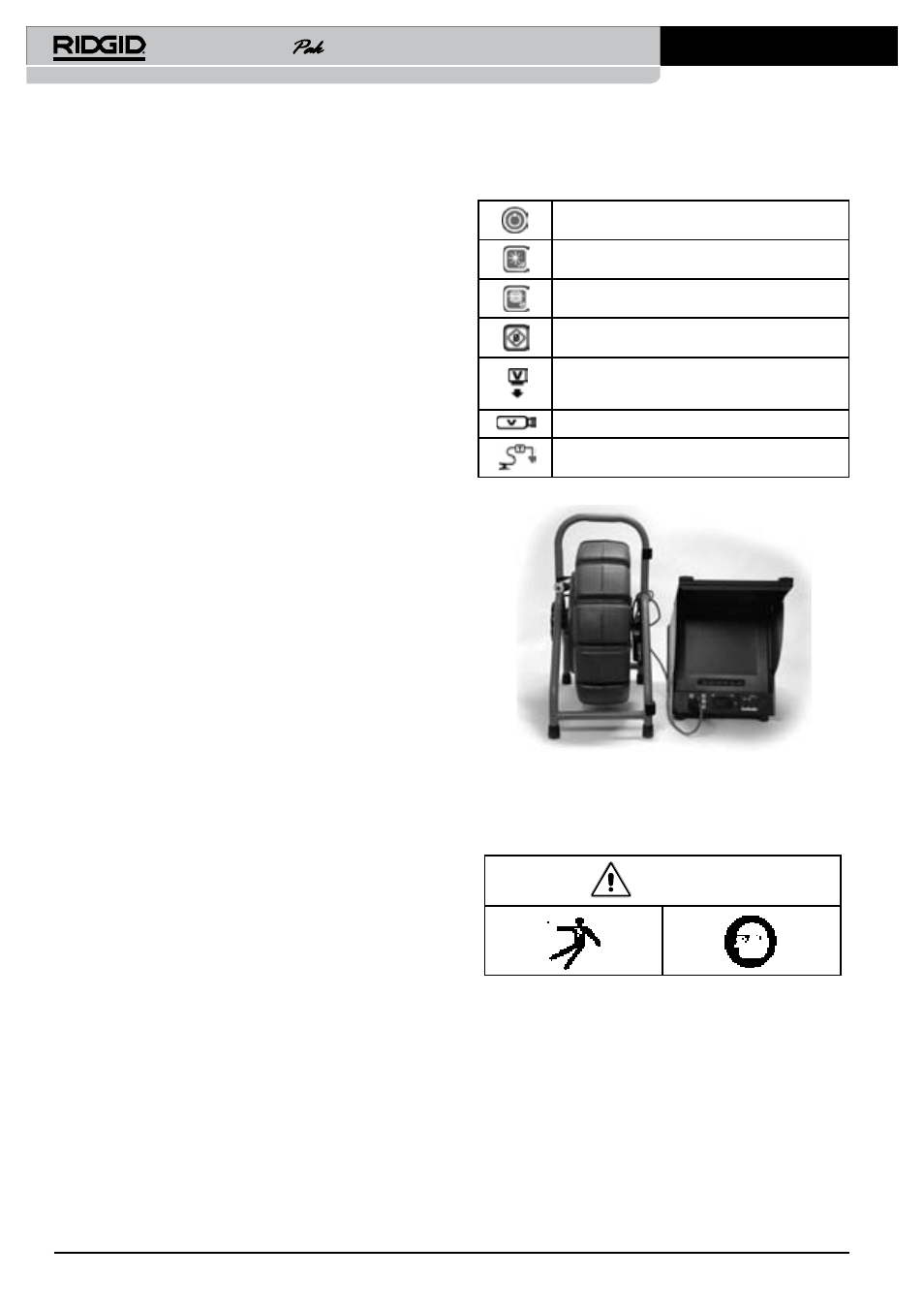

Figur 4: LCDPak med SeeSnake-rull
Maskininspeksjon
ADVARSEL
Inspiser LCDPak og SeeSnake-rullen og -kabelen daglig før bruk for å redusere
faren for alvorlig personskade på grunn av elektrisk støt o.l., og for å forebygge
skade på utstyret. Rett opp problemer som avdekkes.
1. Undersøk strømledningen og støpselet for skade eller modifikasjoner,
med LCDPak koblet fra strømkilden. Hvis du oppdager skade eller
modifikasjoner, må ikke verktøyet brukes før det er reparert eller
byttet ut.
2. Fjern olje eller fett fra LCDPak for å gjøre inspeksjonen lettere, og for
å hindre at du mister taket når du bærer eller plasserer utstyret.
