1 - 37

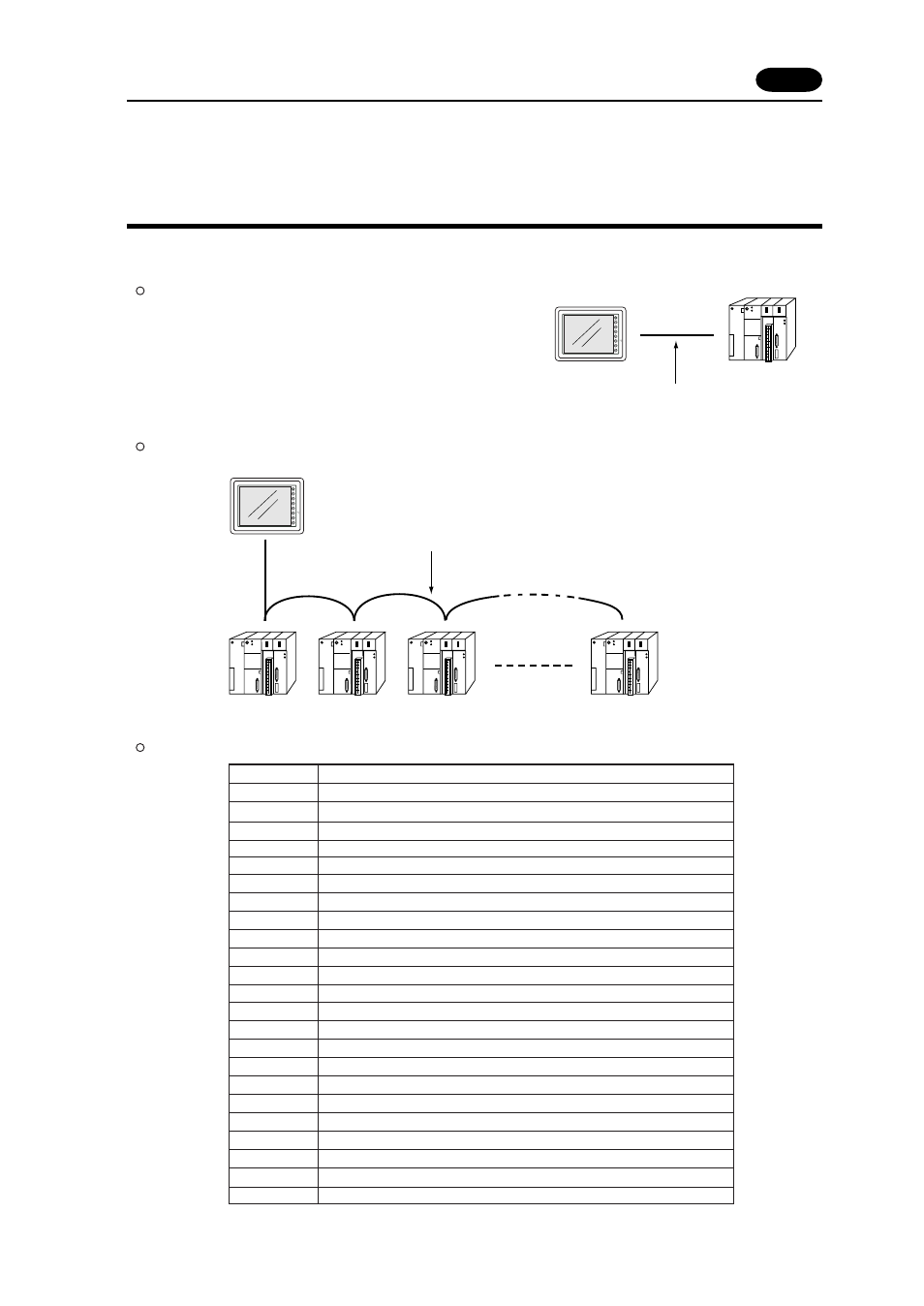

1 : 1 Link Communication
One POD and one PLC are connected.
1 : n Link Communication (Multi-drop)
One POD and multiple PLCs are connected. (n = 1 to 32)
Available PLC for multi-link communication
• • • • • • • • • • • •
• • • • • • • • • • • •
• • • • • • • • • • • •
• • • • • • • • • • • •
run stop • • • • • • • • • • • •
• • • • • • • • • • • •
• • • • • • • • • • • •
• • • • • • • • • • • •
run stop • • • • • • • • • • • •
• • • • • • • • • • • •
• • • • • • • • • • • •
• • • • • • • • • • • •
run stop • • • • • • • • • • • •
• • • • • • • • • • • •
• • • • • • • • • • • •
• • • • • • • • • • • •
run stop
PLC1 PLC2 PLC3 PLCn
POD
RS-485 Maximum length 500m
(from POD to the last PLC)
Connection
16
Manufacturer
FUJI
MITSUBISHI
OMRON
SHARP
HITACHI
MATSUSHITA
YOKOGAWA
YASKAWA
TOYOPUC
Koyo
Allen-Bradley
GE Fanuc
TOSHIBA
SIEMENS
SHINKO
SAMSUNG
KEYENCE
LG
FATEK
IDEC
MODICON
TAIAN
Models
MICREX-F series, FLEX-PC series, FLEX-PC COM
AnA/N/U series, QnA series, QnH(Q)series, A Link+Net10,FX series (A prt)
SYSMAC C, CV, CQM1, CS1 DNA
JW series, JW100/70H COM Port, JW20/30 COM Port
HIDIC-H
MEWNET
FA500, FA-M3, FA-M3R
Memobus, CP9200SH/MP900
TOYOPUC
SU/SG, SR-T
PLC-5, SLC500, Micro Logix 1000
90 series
T series
S7-200 PPI
SELMART
SPC series, N_plus, SECNET
KZ series, KV series
MASTER-K500 / K1000, MASTER-K xxxS CNET
FACON FB series
MICRO3
Modbus RTU
TP02
Universal Serial
• • • • • • • • • • • •
• • • • • • • • • • • •
• • • • • • • • • • • •
• • • • • • • • • • • •
run s t o p
PLC
RS-232C or RS-422(RS-485)
POD
16 Connection
