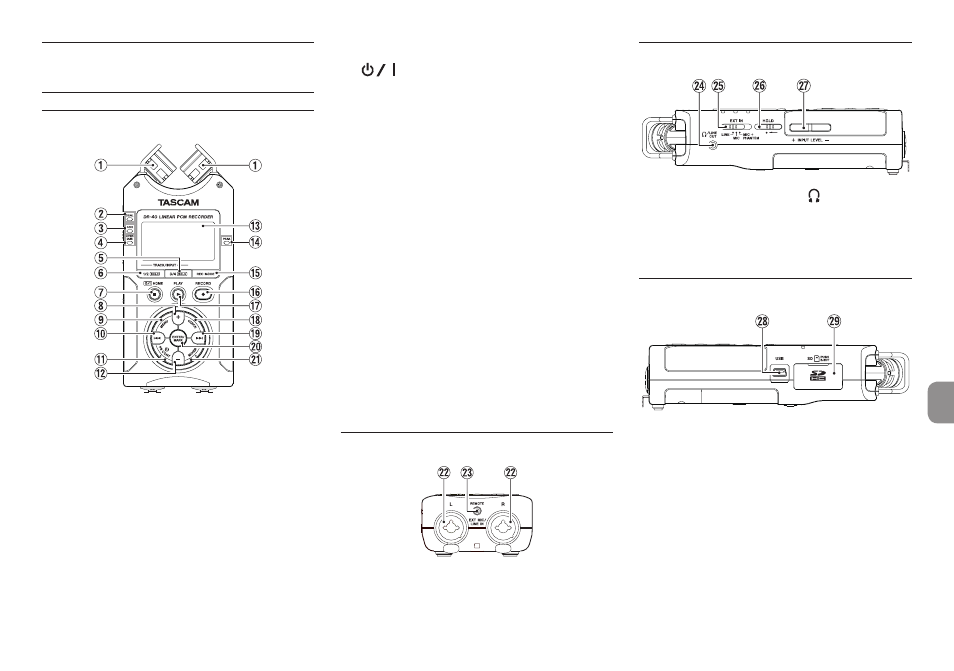

Die Produktbestandteile im
Überblick
Geräteoberseite
1
Eingebautes Stereomikrofon
Dies ist ein gerichtetes Stereo-Elektretkonden-
satormikrofon.
2
DUAL-Lämpchen
Leuchtet orange, wenn eine Zweifachaufnahme
ausgeführt wird.
3
4CH-Lämpchen
Leuchtet orange, wenn eine Vierspuraufnahme
ausgeführt wird.
4
OVER DUB-Lämpchen
Leuchtet orange, wenn eine Overdub-Aufnahme
ausgeführt wird.
5
3/4 (SOLO)-Taste
6
1/2 (SOLO)-Taste
7
/HOME-Taste (8)
8
+-Taste
9
MENU-Taste
0
.
-Taste
q
PB CONT-Taste
w
− -Taste
e
Display
r
PEAK-Lämpchen
t
REC MODE-Taste
y
RECORD-Taste (0) mit REC-Lämpchen
Bei gestoppter Wiedergabe versetzen Sie den
Recorder mit dieser Taste in Aufnahmebereit-
schaft. Das REC-Lämpchen beginnt zu blinken.
u
PLAY-Taste (7)
i
QUICK-Taste
o
/
-Taste
p
ENTER/MARK-Taste
a
MIXER-Taste
Vorderseite
s
EXT MIC/LINE IN-Buchsen (L/R)
r
REMOTE-Buchse (Mikroklinkenbuchse, 2,5 mm)
Linke Geräteseite
f
Kopfhörer-/Lineausgang (
/
LINE OUT)
g
EXT IN-Schalter
h
HOLD-Schalter
j
INPUT LEVEL-Tasten
Rechte Geräteseite
k
USB-Anschluss
l
SD-Kartenschacht
