CONNEXIONS
Avant de brancher le cordon secteur
La tension nominale d’alimentation secteur de l’appareil, indiquée
au dos de ce dernier, est de 120V. S’assurer que cette tension
nominale correspond à celle du secteur local.
IMPORTANT:
• Commencer par brancher les enceintes, les antennes et tout
appareil optionnel. Brancher le cordon secteur en dernier.
• Positionner les enceintes avant de manière que les conduits
latéraux soient écartés de l’appareil principal comme montré
sur l’illustration de la page 1.
• Il n’y a pas de différence entre les enceintes surround. Chacune
d’elles peut être utilisée comme enceinte gauche (L) ou droite
(R).

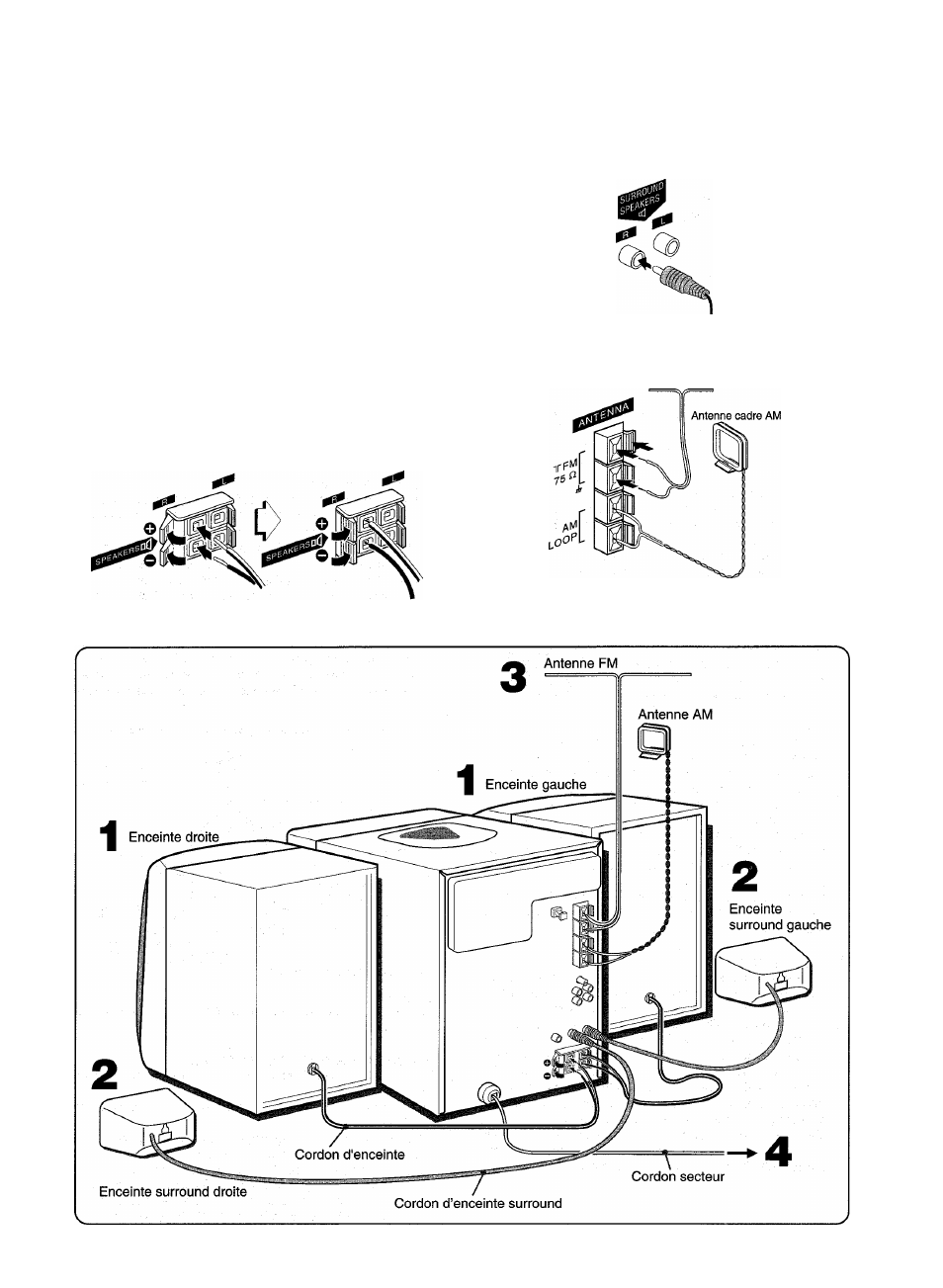

1 Connecter les enceintes droite et gauche à
l’appareil principal.
Connecter les cordons de l’enceinte droite aux bornes
SPEAKERS R, et ceux de l’enceinte gauche aux bornes
SPEAKERS L.
2 Connecter les enceintes surround à l’appareil
principal.
Connecter le cordon de l’enceinte surround droite à la borne
SURROUND SPEAKERS R, et celui de l’enceinte surround
gauche à la borne SURROUND SPEAKERS L.
3 Connecter les antennes fournies.
Connecter l’antenne FM aux bornes FM 75
C l
et l’antenne
AM aux bornes AM LOOP.
Antenne FM
Le cordon d’enceinte rayé de blanc doit être connecté à la
borne
O
et le cordon noir à la borne
O.
4 Brancher ie cordon secteur à une prise de
courant.
3
FRANÇAIS
