CONEXIONES
Antes de conectar el cable de alimentación de CA
La tensión nominal de su unidad, mostrada en el panel trasero,
es de 120 V. Asegúrese de que la tensión nominal coincida con
la tensión empleada en su localidad.
IMPORTANTE
• Conecte primero los altavoces, las antenas y todos los demás
equipos opcion|les. Finalmente conecte el cable de
alimentación de CA.
• Instale los altavoces delanteros de forma que los conductos
laterales queden orientados hacia una posición alejada de la
unidad principal, como se muestra en la ilustración de la página
1 .
• No existen diferencias entre los altavoces de sonido ambiental.
Ambos podrán ser conectados como altavoz L (izquierdo) o R
(derecho).

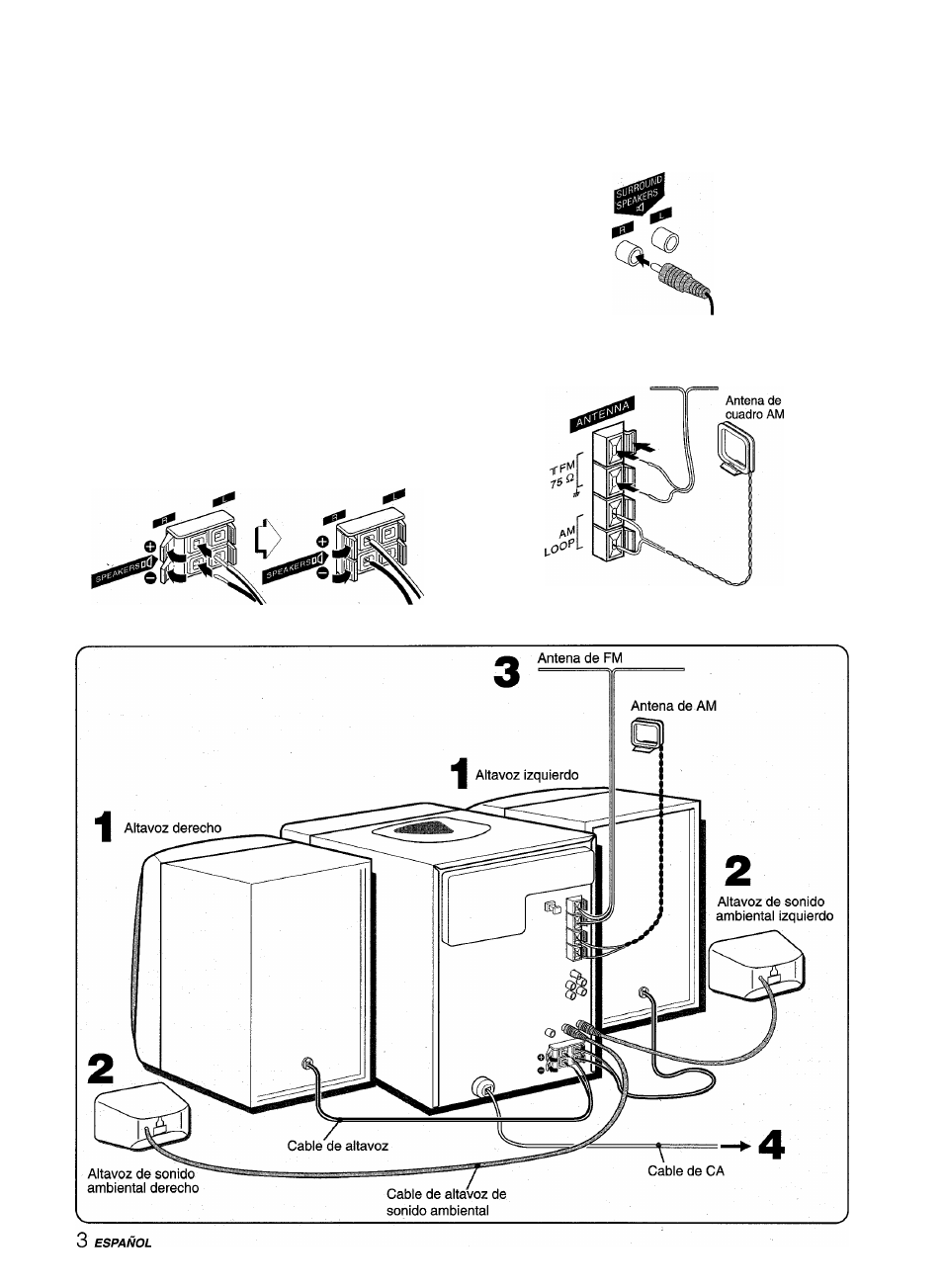

1 Conecte los altavoces derecho e izquierdo a ia
unidad principai.
Conecte el cable del altavoz derecho a los terminales
SPEAKERS R, y el cable del altavoz izquierdo a los terminales
SPEAKERS L.
2 Conecte ios aitavoces de sonido ambientai a ia
unidad principai.
Conecte el cable del altavoz ambiental derecho ai terminal
SURROUND SPEAKER R, y el cable del altavoz ambiental
izquierdo al terminal SURROUND SPEAKERS L.
3 Conecte ias antenas suministradas.
Conecte la antena de FM a los terminales FM 75 £2, y la antena
de AM a los terminales AM LOOP.
Antena de FM
El cable de altavoz con franja blanca deberá conectarse al
terminal O y el cable negro al terminal ©.
4 Conecte ei cabie de aiimentación de CA a una
toma de CA.
