Husqvarna 26H - Manual (Page 22)

3. Installation
CE)
3. Installation
Engine
CE) Moteur
M5x35 (W/SW,PW)~
Front handle
Poignée avant
Rear handle
Poignée arrière
M5x40
M5x20

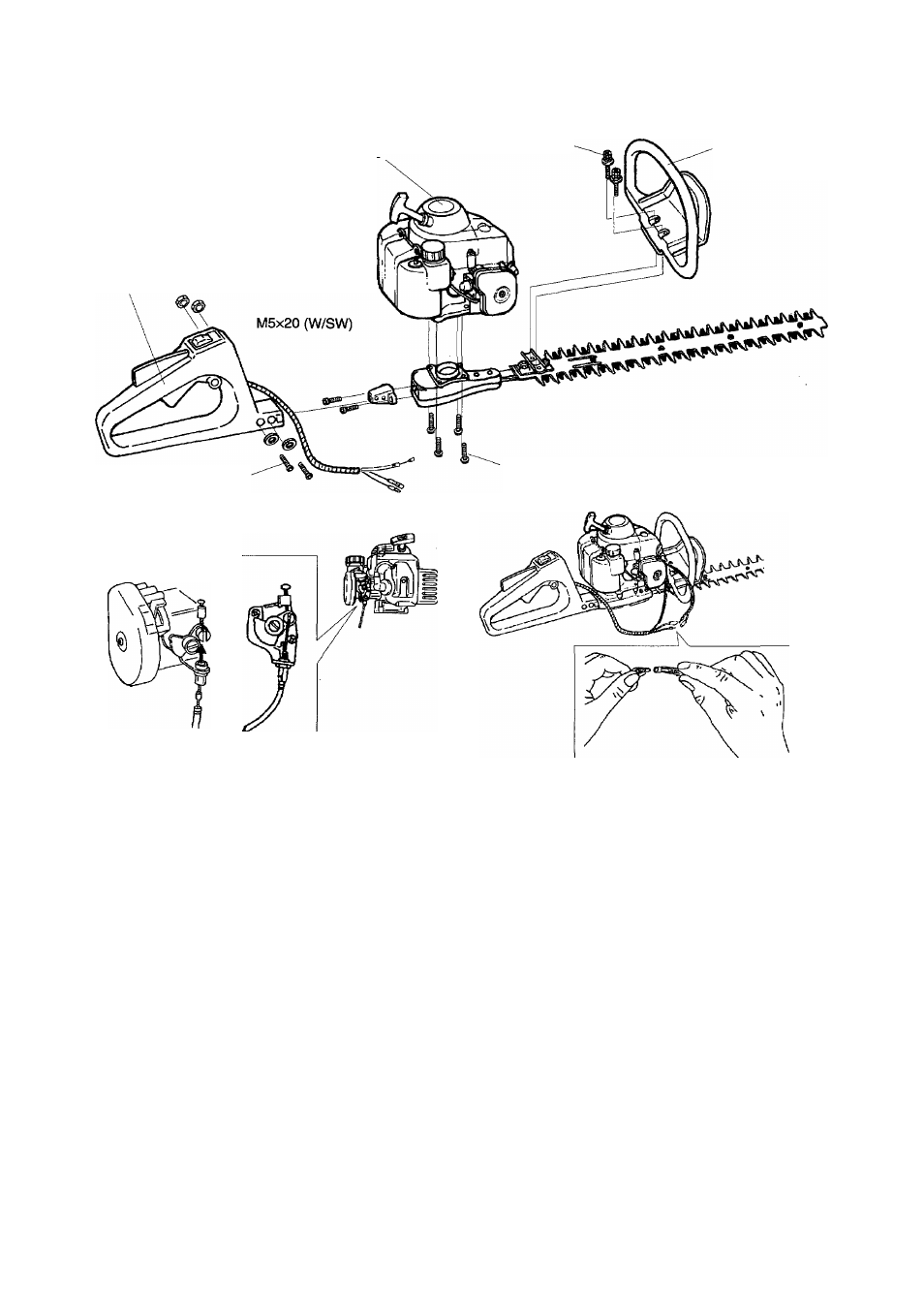

Fig. 1
Fig. 2 Fig. 3
Installation (Fig. 1 , 2 , 3)
1. Attach the engine to the unit. (Fig. 1)
2. Attach the front handle to the unit. (Fig. 1)
1) When attaching the front handle for single-cutter
use, fasten with the 2 locking screws. One of
the 2 locking screws is used jointly with the
cutter locking screw and requires adjustment.
2) When attaching the front handle for double-cutter
use, fasten with the 2 independent locking screws
3. Attach the rear handle to the unit. (Fig. 1)
A IMPORTANT REMINDER
Tighten all bolts evenly and securely.
4. Connect the throttle wire. (Fig. 2)
Screw the locking fittings of the throttle wire
Hook the end of the throttle wire to the engine.
5. Connect the lead wires and ground wire. (Fig. 3)
Montage (Fig. i, 2 ,3)
1 . Fixer le moteur à l'appareil. (Fig. 1)
2. Fixer la poignée avant à l'appareil. (Fig. 1 )
1) Lors de la fixation de la poignée avant pour une
utilisation à une lame, fixer avec 2 vis de blocage.
Une des 2 vis de blocage est utilisée conjointement
avec la vis de blocage de la lame et nécessite un
réglage.
2) Lors de la fixation de la poignée avant pour une
utilisation à deux lames, fixer avec 2 vis de blocage
indépendantes.
3. Fixer la poignée arrière à l'appareil. (Fig. 1)
A RAPPEL IMPORTANT
Serrer tous les boulons fermement et
de façon égale.
4. Connecter le câble de la commande des gaz.(Fig. 2)
Accrocher l'extrémité du câble de commande des
gaz au moteur.
5. Connecter les câbles conducteurs et le câble de
masse. (Fig. 3)
21
