ALTANA Auto-Chart - Manual (Page 74)

Speichern Sie den neuen Filter mit der Funktion "Speichern unter" aus dem Menü "Datei"
(9) . Es wird empfohlen, beschreibende Namen zu verwenden. Nach dem Speichern
schließen Sie das Fenster (10) , es erscheint die "Auswahl Dialog" Box (siehe oben).

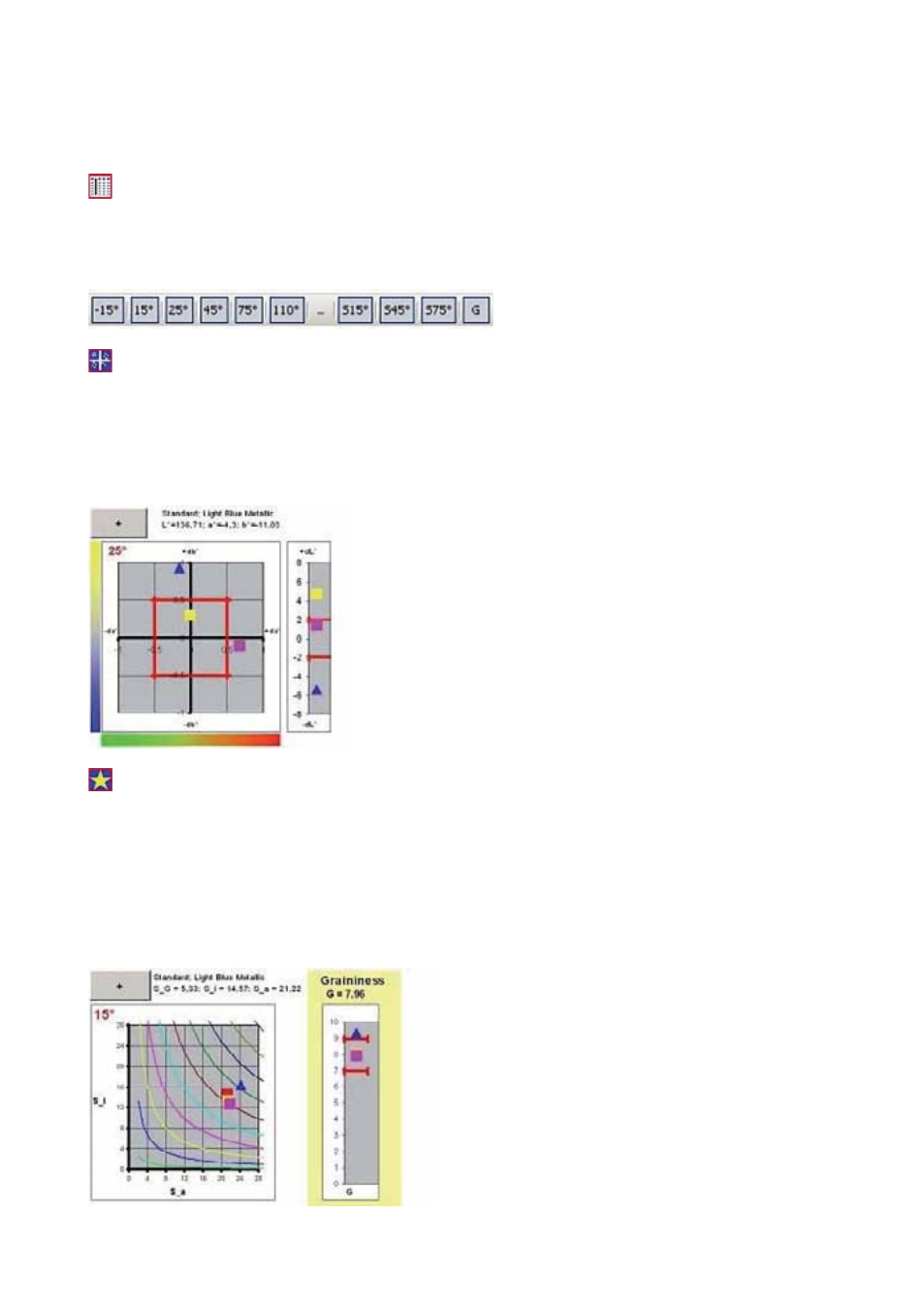

Data Table
Die Datentabelle zeigt die numerischen Ergebnisse vom ausgewählten Standard and den
Proben. In der Symbolleiste finden Sie Tasten zu Wahl der darzustellenden Farb- und
Effektwinkel:
Lab-Graph
Die Mappe enthält zwei Arbeitsblätter um die Farbdaten der bis zu 6 Winkel graphisch
darzustellen. Ein Blatt zeigt die Absolutwerte und das andere die Farbdifferenzen (delta).
Das Farbsystem und die Toleranzen können definiert werden mit der Funktion
"Skalen + Grenzen" der Symbolleiste.
Bei jeder Graphik befindet sich eine Taste, mit der die Graphik vergrößert werden kann.
Effect Graph
Dieses Diagramm zeigt den Sparklingeffekt für die drei Winkel 15, 45 and 75° mit den
Achsen S_i (intensity) and S_a (area). Die oberen Graphiken sind in Absolutwerten und
die unteren zeigen die Differenzen zum Standard, sowie die Toleranzen gemäß den
Einstellungen unter "Skalen + Grenzen".
In den Absolutgraphen ist der "Sparkling Grade" S_G als ergänzendes Liniennetz
aufgetragen um die Ausrichtung der Toleranzellipsen zu verdeutlichen.
Zusätzlich wird auf der rechten Seite die "Graininess" dargestellt.
