6.2 Trendgraph
Über einen definierten Zeitraum kann in einem Graphen der Mittelwert pro Tag, Woche
oder Monat von bis zu 4 Prüfzonen dargestellt werden. Pro Bericht wird für jede Prüfzone
ein Filter definiert.
Beispiel:
Basierend auf den Spezifikationen kann der Trend in unterschiedlichen Berichten für die
verschiedenen Farbfamilien dargestellt werden
(1) . Im folgenden Beispiel wurden drei
Berichte erstellt (Uni, Dunkle und Helle Metallics) mit je einem Filter für jede Kurve (=
Durchschnitt der ausgewählten Prüfzonen). Mit dem Feld "Gruppieren" können Sie die
Zeitachse skalieren
(2) .

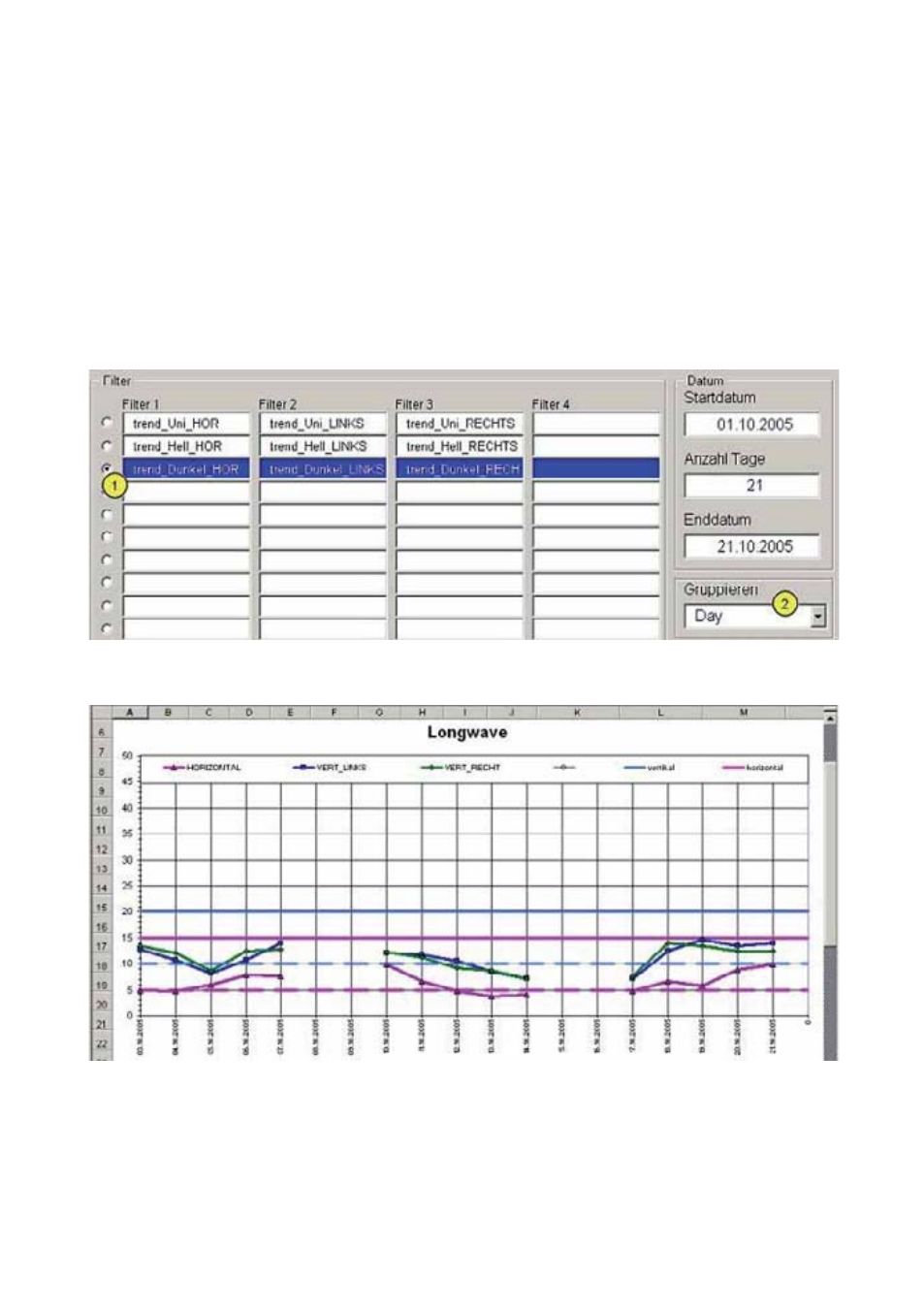

Fertiger Prüfbericht in Excel:
Hinweis: Auf einer Seite können 2 oder 3 Skalen dargestellt werden, wählen Sie die
gewünschte Grafik mit den Schaltknöpfen in der Symbolleiste aus. Um die Ergebnisse zu
dokumentieren, verwenden Sie die Druckfunktion im Menü "Datei".
