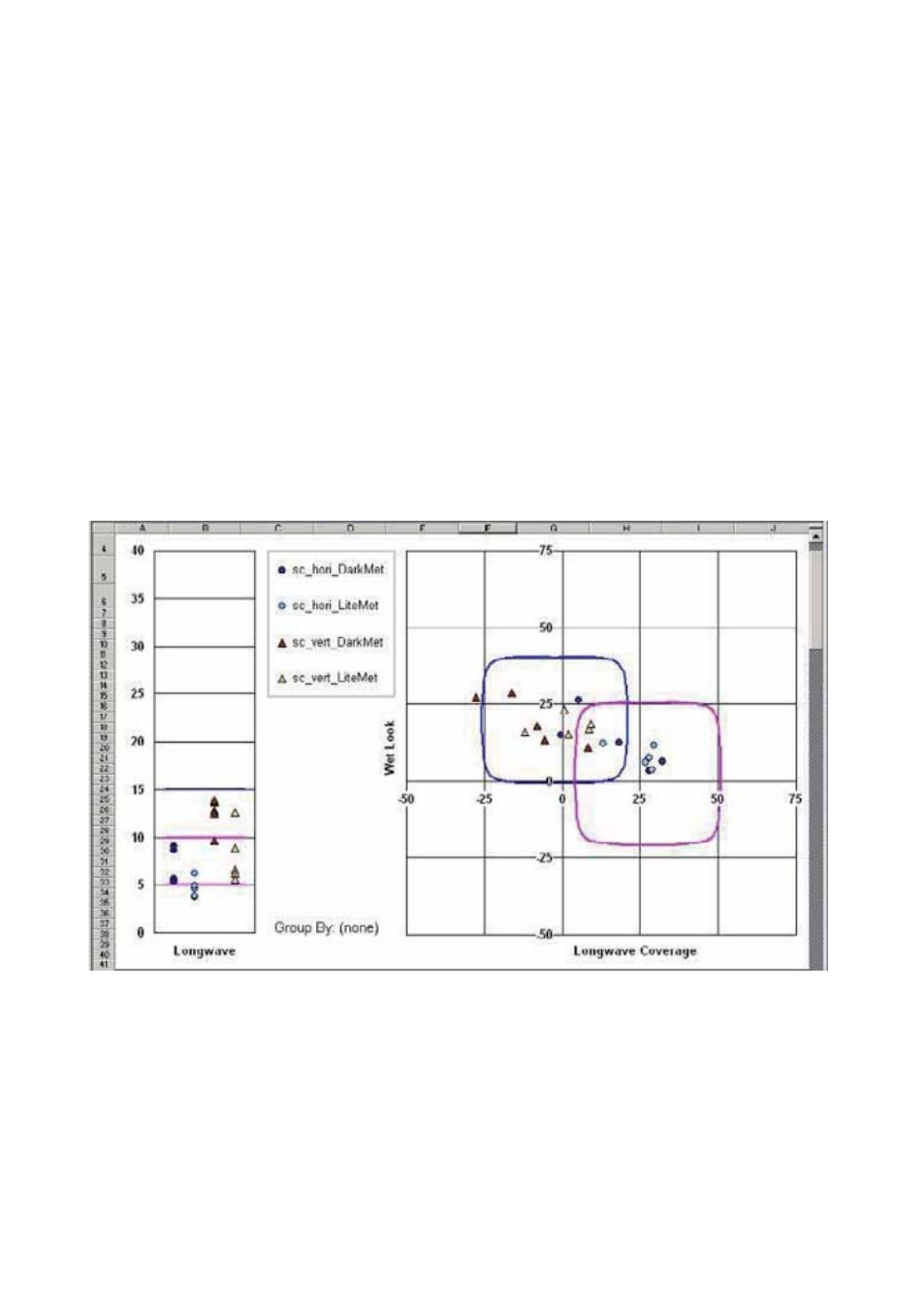

6.5 Structure Chart
La nuova structure chart, un sistema dell’apparenza 3-dimensionale, permette di valutare
la stabilità del processo e l’armonia tra parti aggiunte e carrozzeria. Si valuta il rapporto tra
varie dimensioni della struttura – migliorata correlazione alla percezione visiva.
Scala 1: Misura della Buccia d’Arancia
Il parametro più critico è la buccia d’arancia o l’onda lunga poichè questo tipo di struttura è
la più evidente al cliente ad una certa distanza. Quindi, dapprima l’operatore deve
controllare se i dati di buccia d’arancia sono dentro le specifiche.
Scala 2: Longwave Coverage LC (Copertura dell’onda lunga)
.. il rapporto tra Wb e Wd. Se Wb è più alta di Wd, le onde più lunghe saranno coperte e la
superficie apparirà più liscia. Il range di misura va da -100 a +100.
Scala 3: Wet Look WL (Effetto bagnato)
.. il rapporto tra Wd e Wc. Se Wd è più alta di Wc, la superficie avrà un “Effetto bagnato”
da lontano, cioè apparirà molto brillante (= DOI da lontano). Il range di misura va da -100 a
+100.
Esempio
Si possono definire fino a 4 filtri:
1. Nome del filtro: Structure_DarkMetallic_Horiz
Colore: Selezionare tutti i colori metallizzati scuri
Zone di controllo: Selezionare le singole zone di controllo orizzontali
2. Nome del filtro: Structure_LiteMetallic_Horiz
Colore: Selezionare tutti i colori metallizzati chiari
Zone di controllo: Selezionare le singole zone di controllo orizzontali
