ALTANA Auto-Chart - Manual (Page 105)

6.3 Trend MinMax
Ce rapport donne des informations relatives à la stabilité du processus. La moyenne et la
plage par jour ou par semaine sont représentées. Les données des couleurs d’un mois
spécifique peuvent être présentées sous forme de tendance quotidienne
(1) . En outre, la
moyenne des 3 moins précédents, ainsi que les plages respectives sont représentées
dans un graphique à barres
(2) . Un maximum de 4 zones (horizontale, gauche, droite, etc.)
peut être affiché sur une page.

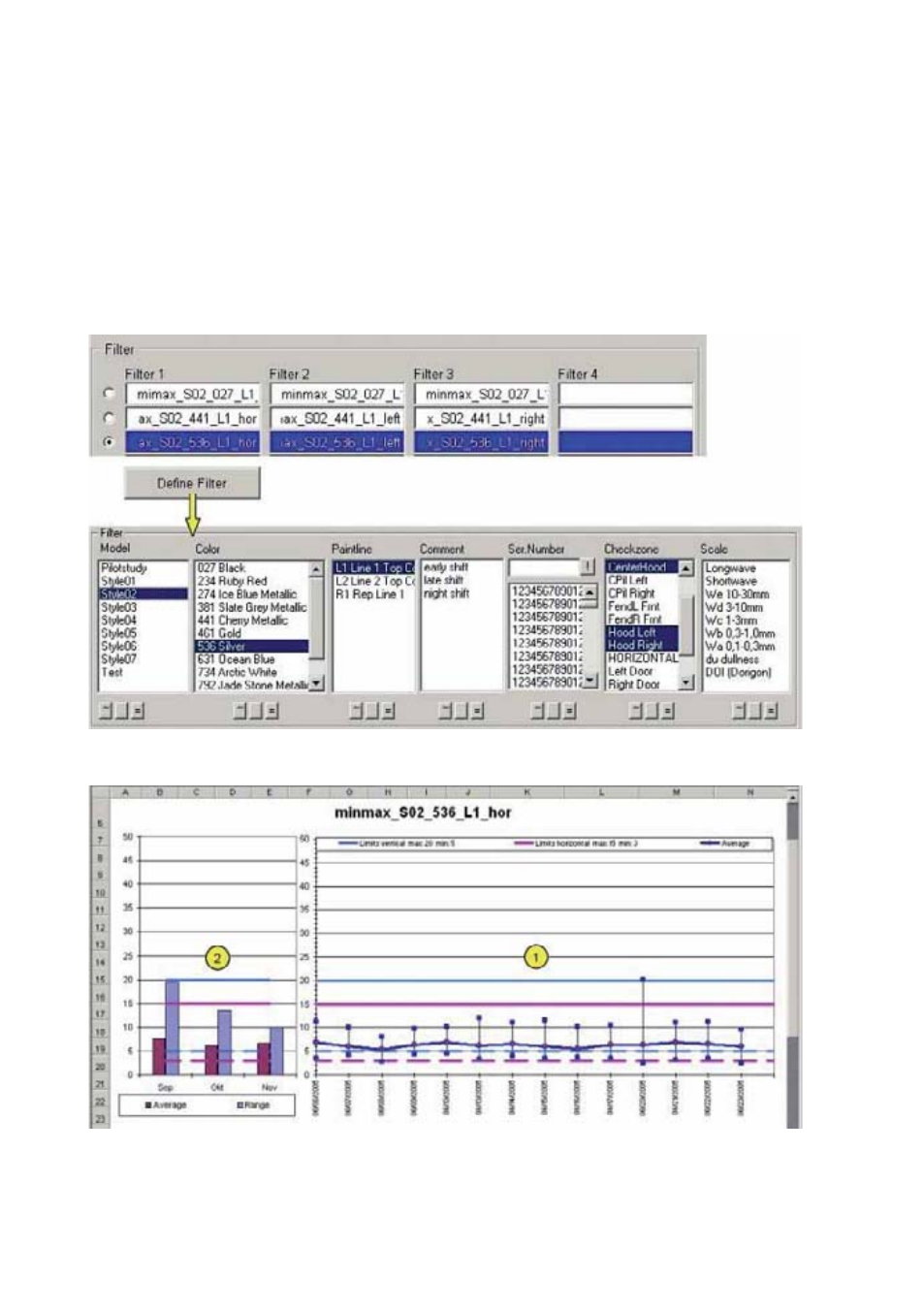

Exemple :
Dans cet exemple, une couleur a été sélectionnée et un filtre a été défini pour chaque
zone. Il est possible de sélectionner des zones de vérification ou un bloc (HORIZONTAL,
par exemple):
Rapport CQ terminé dans Excel:
Remarque: il est possible d’afficher 3 ou 4 zones sur une même page. Il est possible de
sélectionner l’icône correspondant au rapport souhaité. Ce rapport CQ représente
également l’intégralité du spectre de la structure.
