Pilz PSEN sl-0.5n 1.1 - Manual (Page 2)

- 2 -

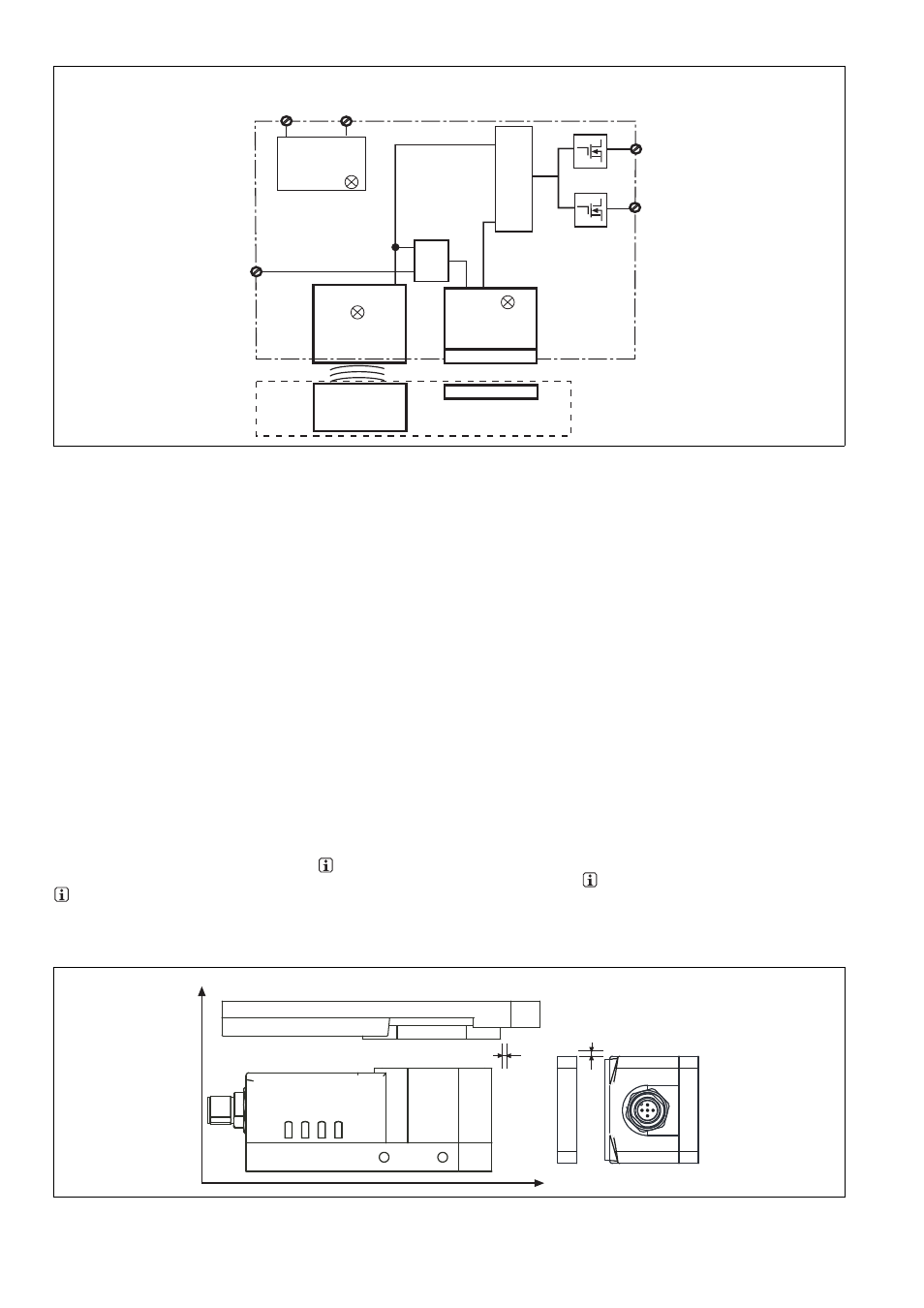

Blockschaltbild Block diagram Schéma de principe
Funktionsbeschreibung
1154402315 An den Sicherheitsausgängen 12 und 22 liegt
ein High-Signal, wenn gleichzeitig:

der Betätiger im Ansprechbereich ist
(Schutztür geschlossen) und

der Eingang S31 high ist (Steuerbefehl für
magnetische Zuhaltung) und der Zuhaltema-
gnet eingeschaltet ist.
Die Sicherheitsausgänge 12 und 22 sind low,
wenn:

Der Betätiger sich außerhalb des Ansprech-
bereichs befindet oder

der Eingang S31 low ist (Steuerbefehl für ma-
gnetische Zuhaltung) und der Zuhaltemagnet
ausgeschaltet ist
1090038795 Magnetische Zuhaltung und Magnet-
überwachung

Der Zuhaltemagnet wird eingeschaltet, wenn
S31 high ist und der Betätiger erkannt wird
(Schutztür geschlossen).

Die Haltekraft des Zuhaltemagneten wird
beim Einschalten getestet. Wenn dieser Test
erfolgreich abgeschlossen ist, wechseln die
Sicherheitsausgänge in den High-Zustand.
Wird am eingeschalteten Zuhaltemagneten
Windungsunterbruch, oder Windungskurz-
schluss erkannt, wechseln die Sicherheitsaus-
gänge 12 und 22 in den Low-Zustand.
INFO
Wenn die Schutztür im zugehaltenen Zu-
stand gewaltsam geöffnet wird, schalten
die Sicherheitsausgänge ab.
Function description
There is a high signal at safety output 12 and 22
if the following occur simultaneously:

The actuator is within the response range
(safety gate closed) and

Input S31 is high (control command for mag-
netic guard locking) and the locking magnet
is switched on.
Safety outputs 12 and 22 are low if:

The actuator is outside the response range or

Input S31 is low (control command for mag-
netic guard locking) and the locking magnet
is switched off.
Magnetic guard locking device and ma-
gnet monitoring

The locking magnet is switched on if S31 is
high and the actuator is detected (safety gate
closed).

The holding force of the locking magnet is
tested on power-up. If this test is completed
successfully, the safety outputs switch to a
high state.
If an open winding or a winding short circuit is
detected on a locking magnet that is switched
on, safety outputs 12 and 22 switch to a low
state.
INFORMATION
If the safety gate is in a locked condition
and is opened by force, the safety outputs
will shut down.
Description du fonctionnement
Les sorties de sécurité 12 et 22 sont à 1 si, si-
multanément :

l'actionneur est dans la zone de détection
(protecteur mobile fermé) et

l'entrée S31 est à 1 (ordres de commande
avec interverrouillage magnétique) et
l'aimant d'interverrouillage est activé.
Les sorties de sécurité 12 et 22 sont à 0 si :

l'actionneur se trouve à l'extérieur de la zone
de détection ou si

l'entrée S31 est à 0 (ordres de commande
avec interverrouillage magnétique) et
l'aimant d'interverrouillage est désactivé.
Interverrouillage magnétique et surveil-
lance magnétique

L'aimant d'interverrouillage est activé si S31
est à l'état « 1 » et si l'actionneur est détecté
(protecteur mobile fermé).

La force d'interverrouillage de l'aimant est
testée lors de l'activation. Si ce test a été ef-
fectué avec succès, les sorties de sécurité
passent à l'état « 1 ».
Si une coupure de la bobine ou un court-circuit
de la bobine est détecté sur l'aimant d'interver-
rouillage activé, les sorties de sécurité 12 et 22
passent à l'état « 0 ».
INFORMATION
Si le protecteur mobile en position fermée
est ouvert par la force, les sorties de sécu-
rité sont désactivées.
Seiten- und Höhenversatz Lateral and vertical offset Décalage latéral et en hauteur
1209677451

Höhenversatz max. 5 mm

Seitenversatz max. 3 mm

Vertical offset max. 5 mm

Lateral offset max. 3 mm

Décalage en hauteur max. 5 mm

Décalage latéral max. 3 mm
22
Empfänger
Receiver
Récepteur
Betätiger
Actuator
Actionneur
A1 A2
U
B
12 Netzteil
Power supply
Alimentation
S31
Magnet
Magnet
Aimant
&
Safety Gate
&
Power / Fault
Lock
Seitenversatz/Lateral offset/
Décalage latéral
Höhenversatz/Vertical offset/Décalage vertical
Loc
k
Saf
ety Gate
P
o
wer / F
ault
Input
