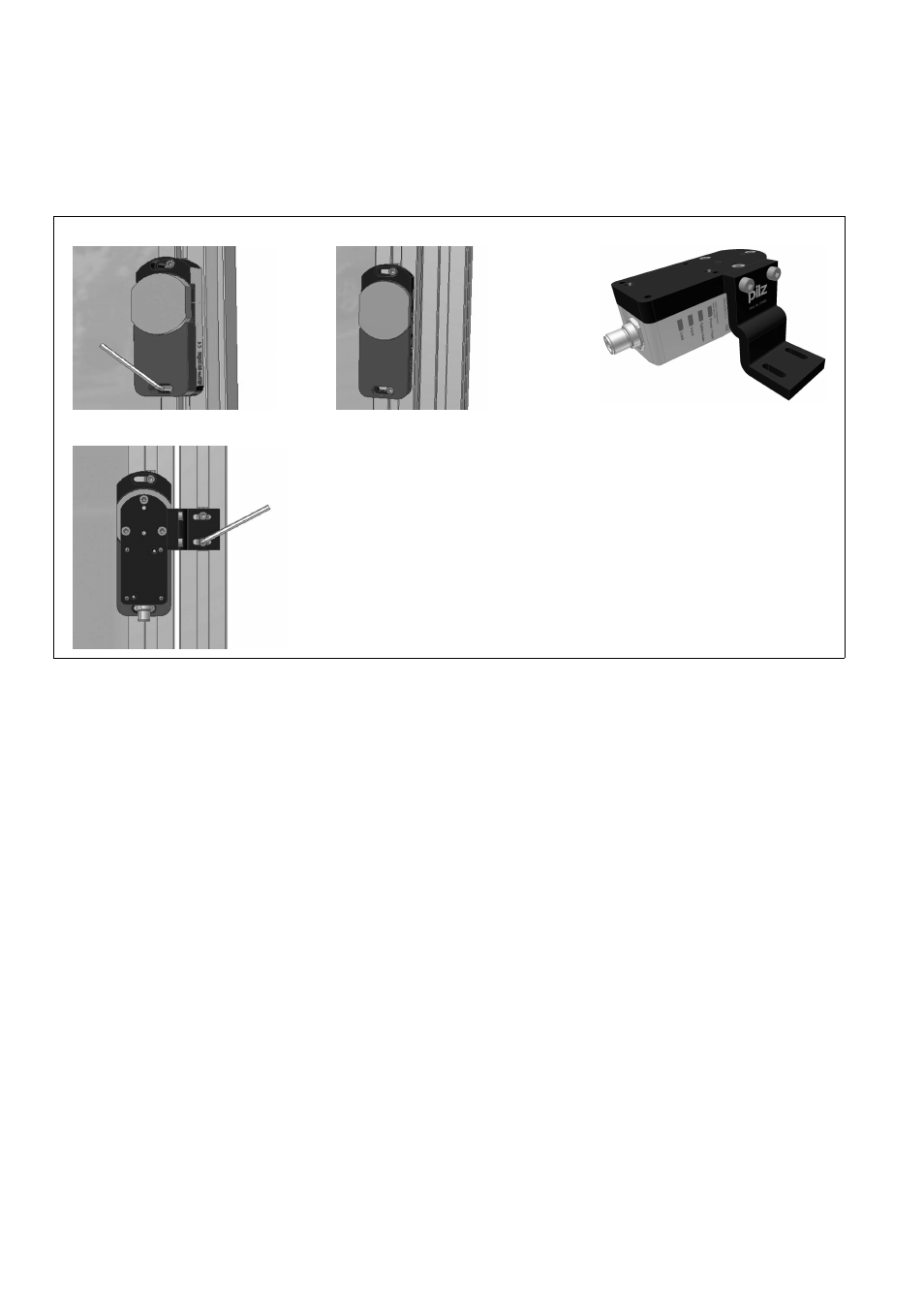

An Schwenktüre montieren
1059870603
1. Betätiger auf gewünschte Höhe an Türkante
bündig ausrichten und Schrauben festzie-
hen.
2. Tür schließen.
3. Montagewinkel an Sensor bündig ausrichten
und Schrauben festziehen.
4. Sensor mit Montagewinkel an Betätiger aus-
richten und Schrauben festziehen.
Installing at swing gate
1. Align the actuator flush with the edge of the
gate at the height required and tighten the
screws.
2. Close gate.
3. Align the mounting bracket flush with the
sensor and tighten the screws.
4. Align the sensor and mounting bracket with
the actuator and tighten the screws.
Montage sur porte à battants
1. Aligner l'actionneur sur le bord de la porte à
la hauteur souhaitée et serrer les vis à fond.
2. Fermer la porte.
3. Aligner l'équerre de montage sur le bord du
capteur et serrer les vis à fond.
4. Aligner le capteur et l'équerre de montage
sur l'actionneur et serrer les vis à fond.
1 3 2
4
