Weiser Drilling Handleset - Manual (Page 4)

Page 4 of 6
Weiser
USA: 1-800-677-5625
Canada: 1-800-501-9471
www.weiserlock.com
Kwikset
1-800-327-5625
www.kwikset.com
60720 / 01 Handleset

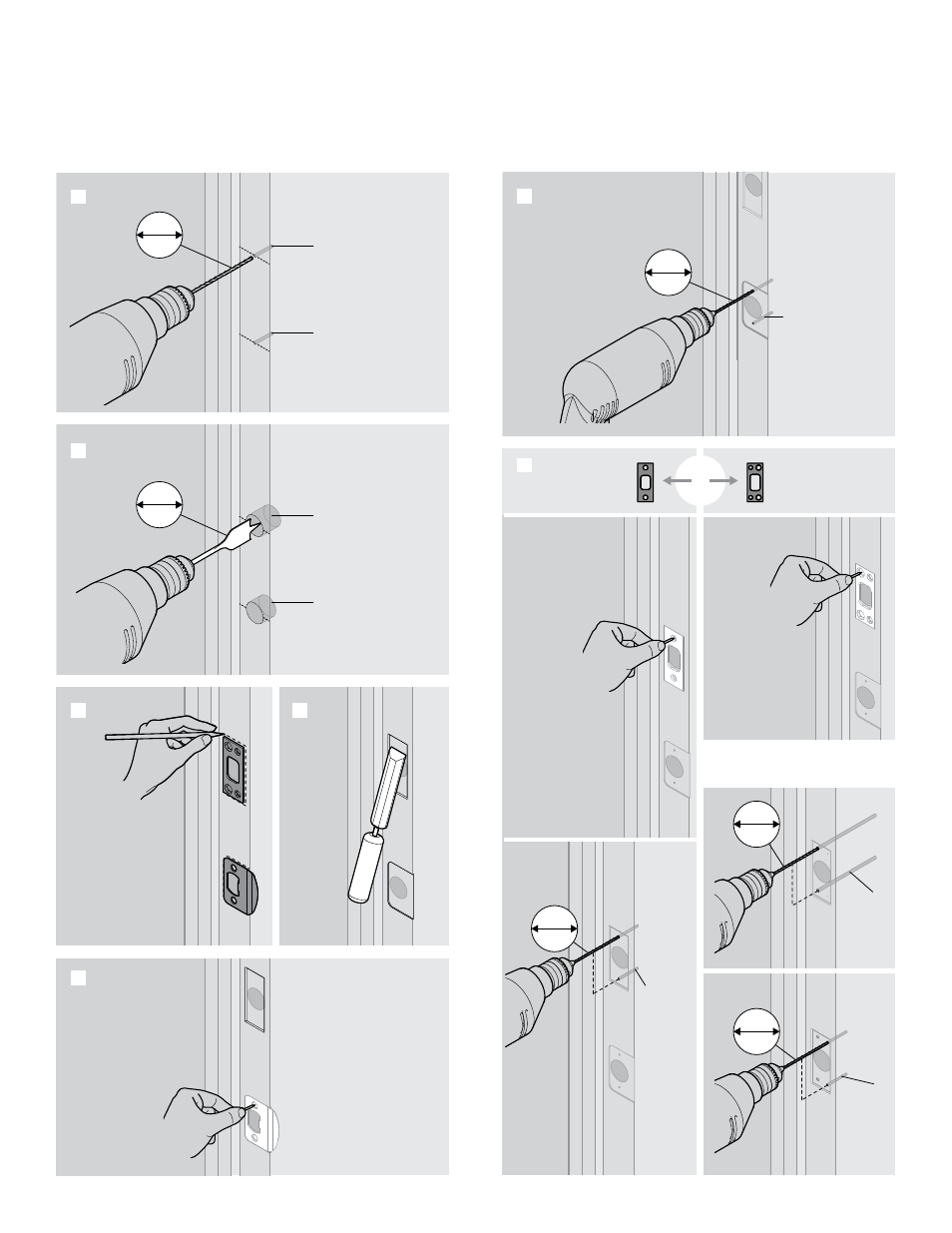

Mark holes (2x)
Marque los orificios (2x)
Marquer les trous (2x)
Chisel
Cincelar
Ciseler
Keep level and trace.
Mantengala nivelada y calque.
Maintenir en position et tracer.
1" (25 mm)
deep
profundidad
profondeur
5/8" (16 mm)
deep
profundidad
profondeur
1/8"
3 mm
1" (25 mm)
deep
profundidad
profondeur
5/8" (16 mm)
deep
profundidad
profondeur
1"
25 mm
B
C
D E
F
G
H
3/32"
2 mm
1"
25 mm
deep
profundidad
profondeur
Mark holes (4x)
Marque los orificios (4x)
Marquer les trous (4x)
3"
76 mm
deep
profundidad
profondeur
1"
25 mm
deep
profundidad
profondeur
2x
1/8"
3 mm
2x
3/32"
2 mm
1"
25 mm
deep
profundidad
profondeur
2x
3/32"
2 mm
Two-hole strike
La placa con dos orificios
La gâche avec deux trous
Four-hole strike
La placa con cuatro orificios
La gâche avec quatre trous
Mark holes (2x)
Marque los orificios (2x)
Marquer les trous (2x)
for screws closest to jamb:
para los tornillos más cercanos a la jamba:
Pour les vis les plus proches du montant :
or
o
ou
