EFCO 2012

Page 6

Series 8750XD Unitized Curtain Wall Installation Instructions

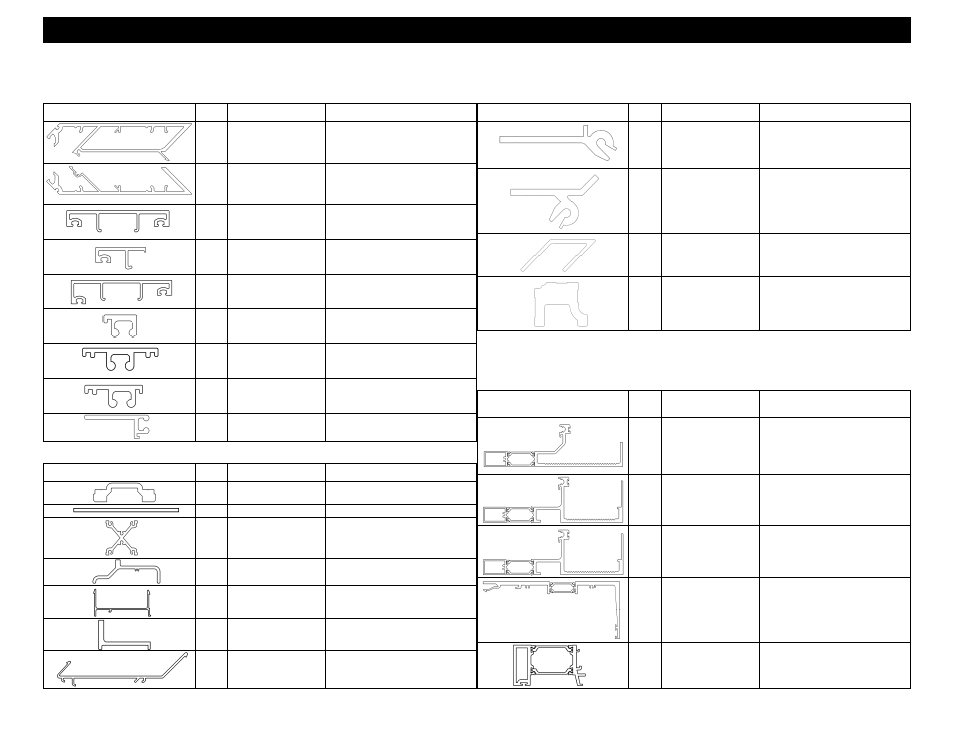

Section 2 - Parts Identification

Profile

Part #

Description

Tooling/Cut Length Formula

17W8

MALE OUTSIDE

CORNER HALF

17W8-001, 17W8-002, 17W8-003,
17W8-004, 17W8-005, 17W8-006,

17W8-007

17W9

FEMALE OUTSIDE

CORNER HALF

17W9-001, 17W9-002, 17W9-003,
17W9-004, 17W9-005, 17W9-006,

17W9-007

17X5

3" COVER FOR

1 1/4" GLAZING

AND VENTS

17X5-001

17X6

HALF COVER FOR

1 1/4" GLAZING

AND VENTS

17X6-001

17X7

3" COVER FOR 1"

GLAZING OVER

VENTS

17X7-001

17X8

STANDARD SSG

COVER FOR VENT

LOCATIONS

17X8-001

17X9

SSG COVER INTER.

HORIZONTAL VENT

OVER VENT

17X9-001

17Y0

SSG COVER FOR

VENTS AT SILL OR

HORIZONTAL

17Y0-001

17Y1

SSG COVER FOR

VENTS AT JAMBS

17Y1-001

EXTRUSION IDENTIFICATION

FABRICATED PART EXTRUSION IDENTIFICATION

Profile

Part #

Description

Tooling/Cut Length Formula

17T4

HANGER

FM41

17U2

.090 X 3.000 BAR

FM39

17U8

DYNAMIC LOAD

CLIPS

FM48

17U9 STATIC LOAD CLIPS

FM45, FM46 & FM47

17V0

SPLIT MULL CLIP

FM40

17V8

DYNAMIC LOAD

CLIPS

FM49, FM50, FM51,

FM52 & FM53

17W5 CORNER SNAP CLIP

FM70

FABRICATED PART EXTRUSION IDENTIFICATION

Profile

Part #

Description

Tooling/Cut Length Formula

17X0

90° OUTSIDE COR-

NER MULLION AN-

CHOR

FM43

17X1

90° INTSIDE COR-

NER MULLION AN-

CHOR

FM44

17Z7

INSIDE OUTSIDE

CORNER GUIDE

CLIP

FM78

17Z8

SUN SHADE

BRACKET

FM82

COMPOSITE IDENTIFICATION

Profile

Part #

Description

Tooling/Cut Length Formula

1H91

STATIC SILL CAN

STOCK LENGTH

1H91-001

1H92 DYNAMIC SILL CAN

STOCK LENGTH

1H92-001

1H93

DOOR ADAPTOR

FABRICATED ONLY

(NEED PREP)

1H94

SUB HEAD FOR 7

1/2" SYSTEM DEPTH

FABRICATED ONLY

(NEED PREP)

1H97

SCREW APPLIED

THERMAL JAMB

ADAPTOR

STOCK LENGTH
