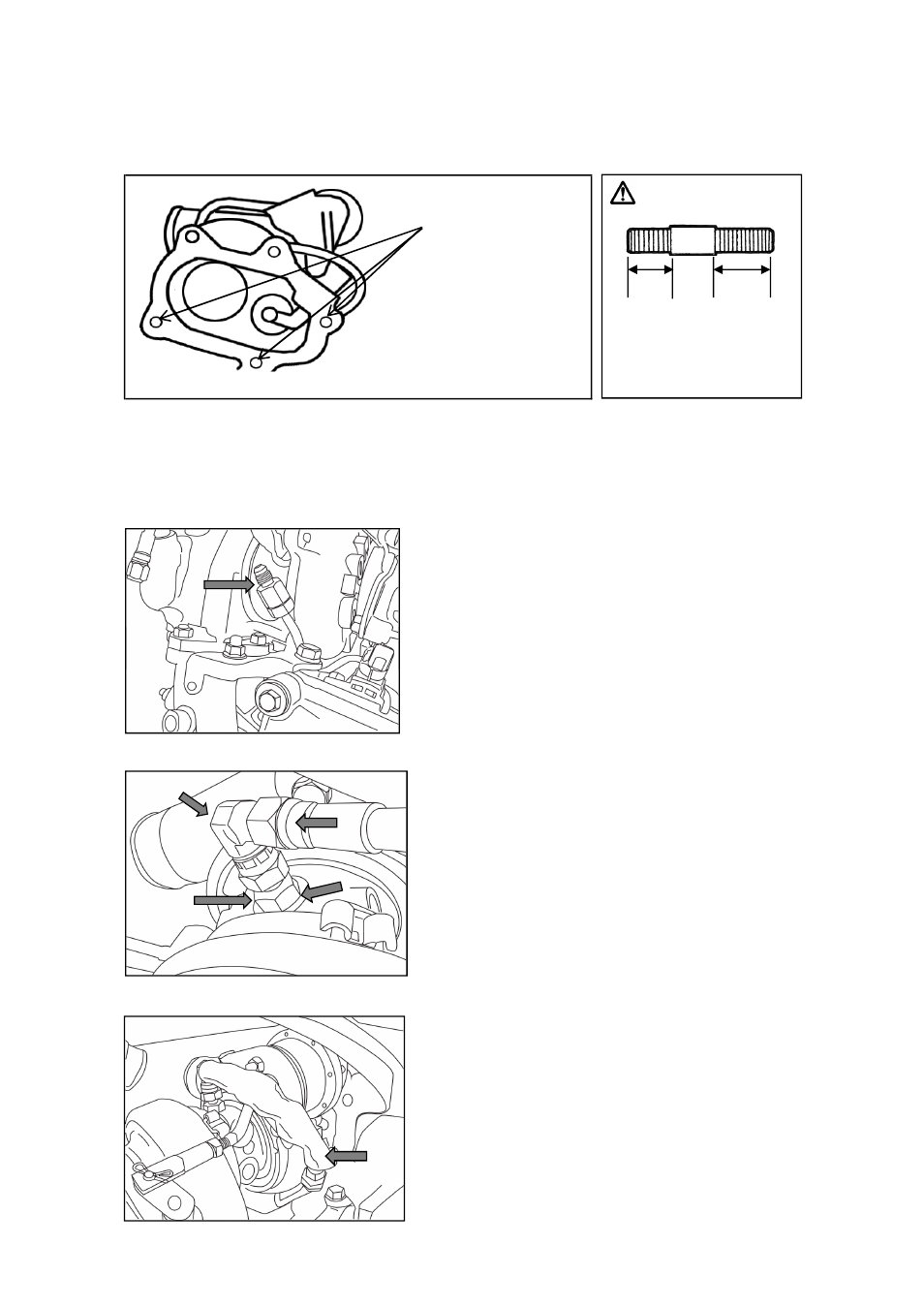

2.スタッドボルトの取り付け
（1） スタッドボルトの取付
ARMSタービンにスタッドボルトを取り付ける。
この３カ所に取り付ける
3.オイルラインの取り付け
⑮AN4-M12 P1.0アダプター
をオイルパイプにを取り付ける。
※短い方がタービン側。
※取り付けにはダブルナットを
使用してください。
※ナットを取り外す時、ボルトが
動かないよう注意する。
スタッドボルトの
向きに注意
短 長
⑮
5
②銅ワッシャー
①AN4-M10 P1.5アダプター
⑬ANオス ANメス90°
⑭メッシュホース
をターボに取り付ける。
⑯耐熱ホース
をメッシュホースを取り付ける。
⑭
⑬
②
①
⑯
5
