Ir board removal: dell™ inspiron™ 7000 – Dell Inspiron 7000 User Manual
Page 46

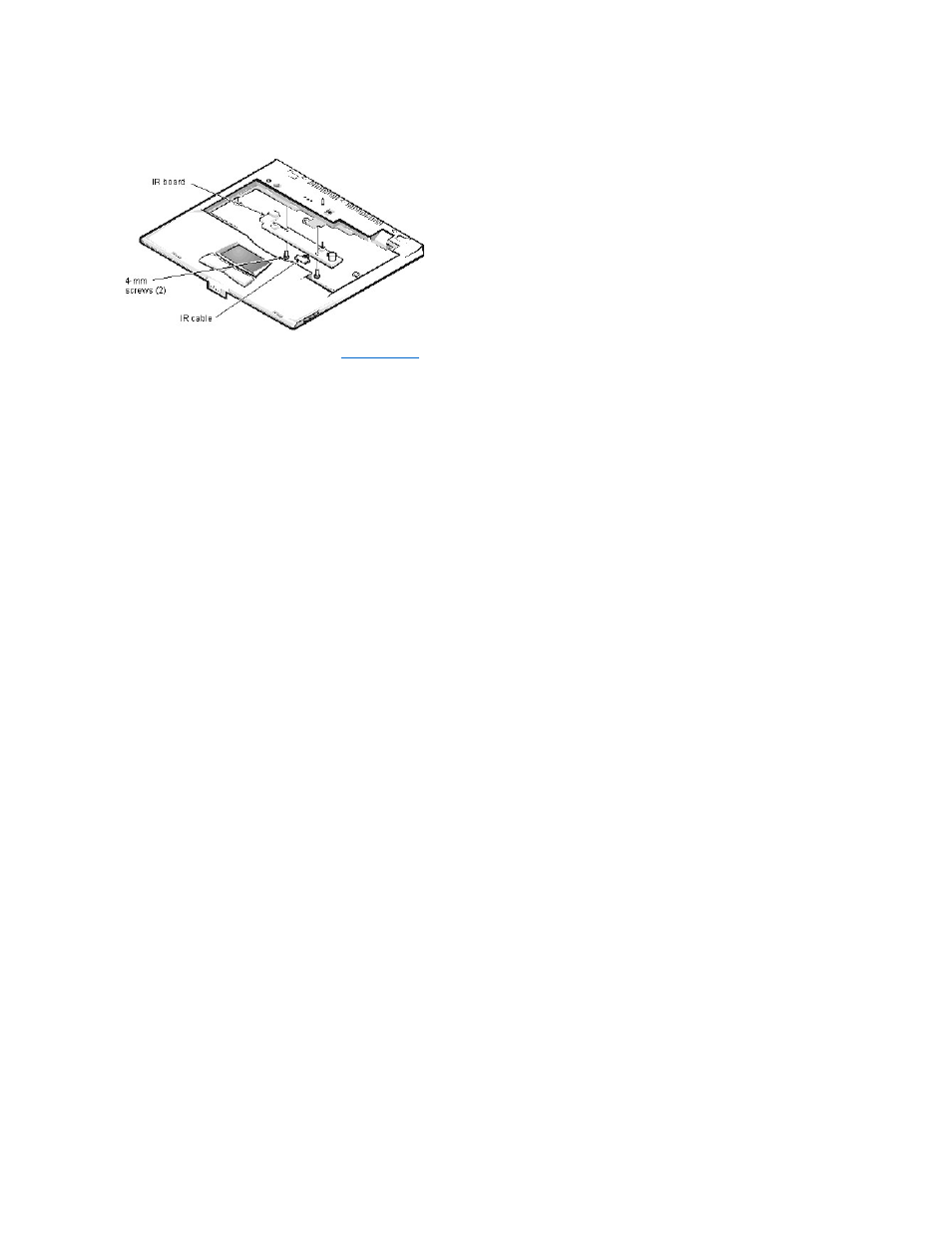

IR Board Removal: Dell™ Inspiron™ 7000
This procedure assumes that you have removed the
palmrest assembly
from the base assembly. To remove the IR board, follow these steps:
1. Remove the (2) 4-mm screws securing the IR board.
2. Disconnect the IR cable from connector JP2 on the IR board.
3. Remove the IR board.
