Installation de produits homologués 3A et certifiés EHEDG :
1) Utiliser uniquement une contre-pièce homologuée 3A
2) L'orifice d'inspection doit être visible et vidangé
3) Installer l'adaptateur dans une position / un angle permettant une
vidange automatique
4) Aligner la surface intérieure du tube et la contre-pièce.
Après installation

Vérifier l'étanchéité du manchon.

Vérifier l'étanchéité des presse-étoupes ou des connecteurs M12

Vérifier l'étanchéité du couvercle

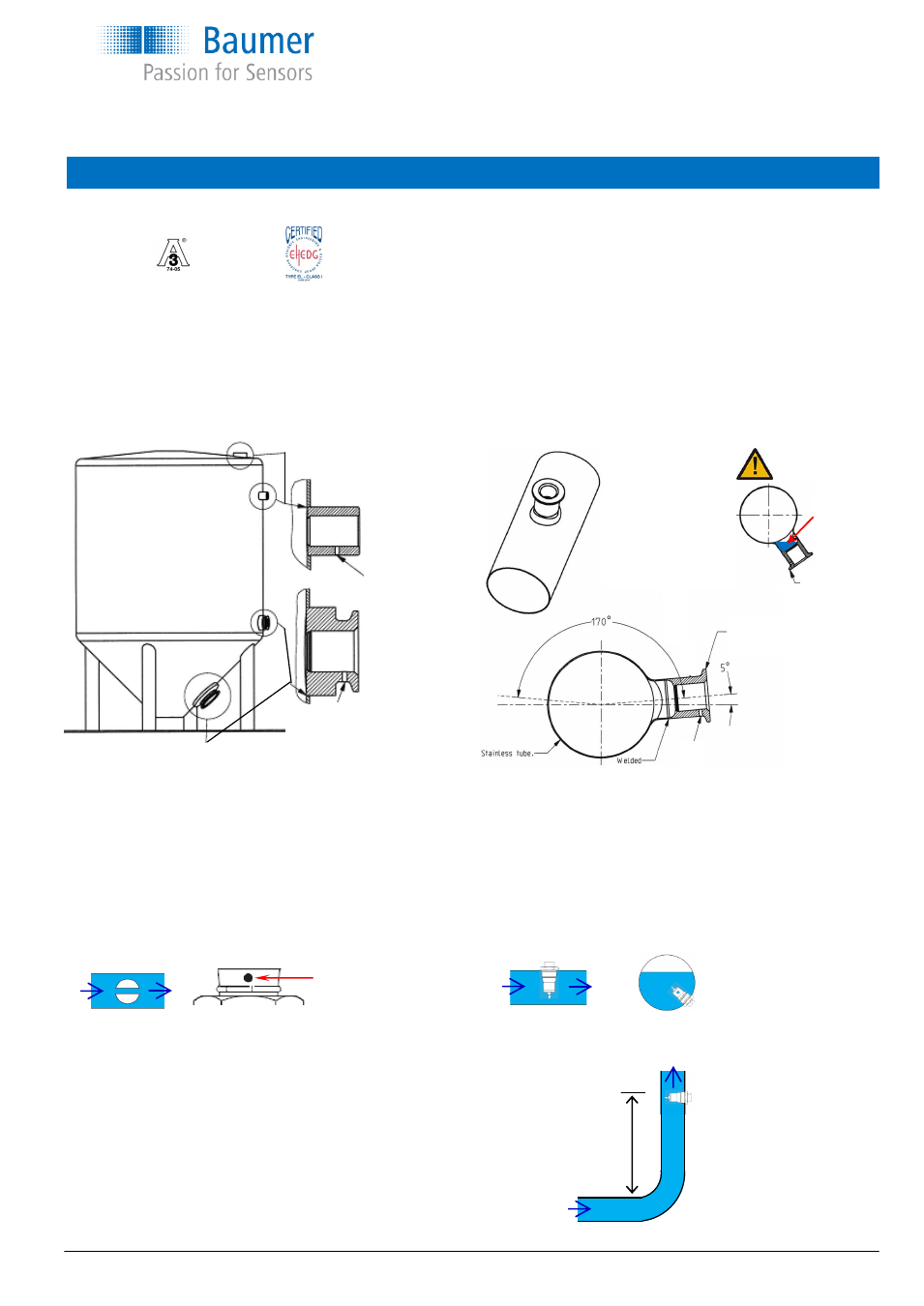

Montage
Exemple
avec PM060-2



Exemple avec
PM023 ou PM053
Exemple
avec PM060-1

L'orifice d'écoulement doit
être dirigé vers le bas
Equipé
incorrect
Ne peut pas
être drainé
AVERTISSEMENT
5) La marque 3A ou la flèche doit être placée vers le haut
6) Les soudures doivent être polies au grain Ra ≤0,8 µm
7) Serrer le raccord à tourbillon sur l'AFIx à un couple de 20...25 Nm
8) Monté avec un couple approprié, le raccord électrique s'orientera
vers le bas
≥1
m
èt
re
Le capteur doit être entièrement immergé dans le fluide.
Pour éviter les problèmes de turbulence, il est recommandé de mon-
ter le capteur à une distance supérieure à 1 mètre par rapport à un
coude.
L'orifice à travers le capteur doit être dans le sens d'écoulement
Les marques sur le
raccord doivent être
dirigées dans le sens
d'écoulement
L'obtention d'un fluide homogène, c'est-à-dire d'une mesure correcte,
implique impérativement un écoulement bidirectionnel à travers l'ori-
fice. Il ne doit pas y avoir de bulles d'air dans l'orifice.
