www.baumer.com Bedienungsanleitung: 11126179 00 Seite 14 / 36

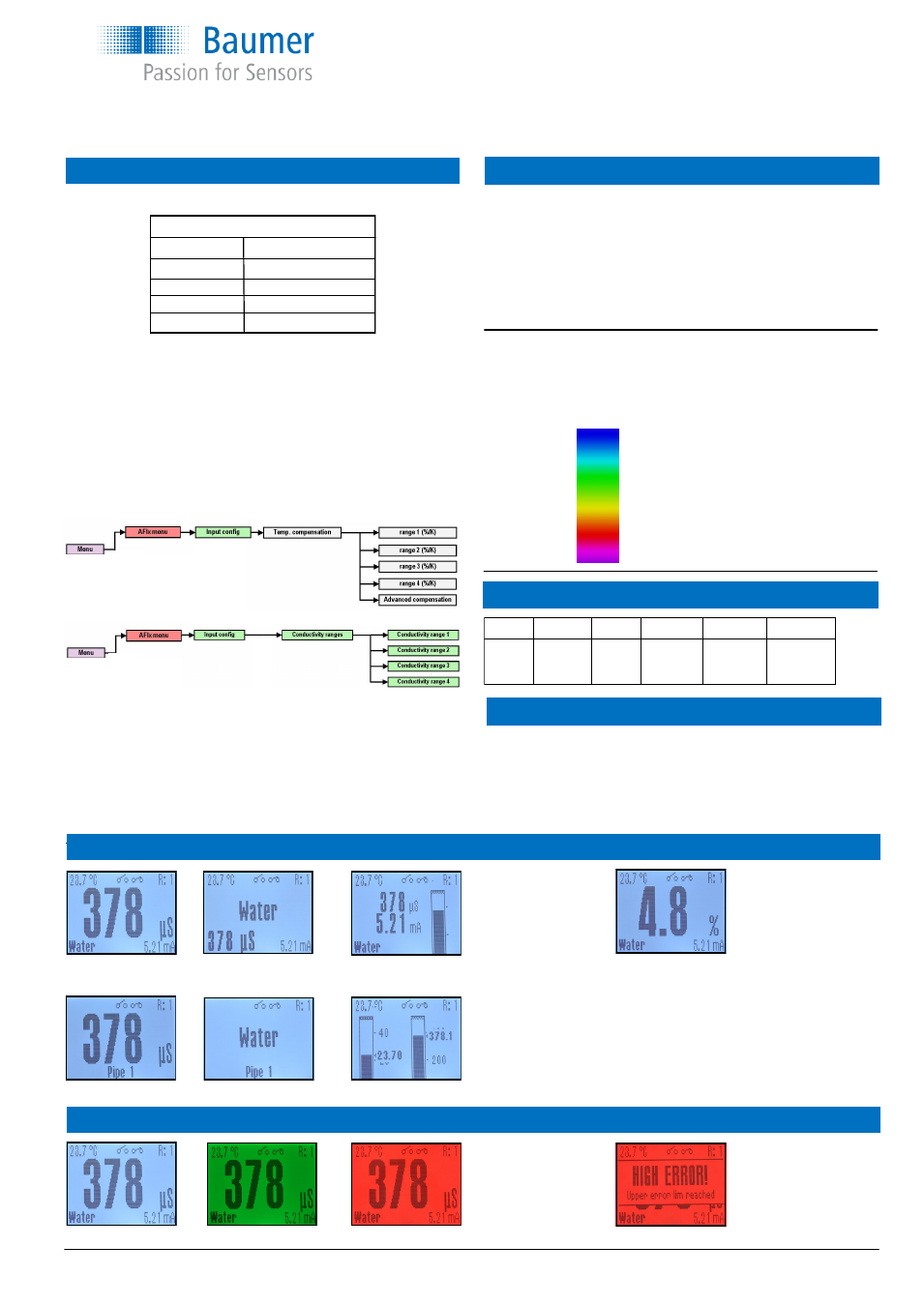

Einrichtung des AFI4
Typische Temperaturabhängigkeit
Medien Veränderung in % / °C
Säuren 1,0 … 1,6
Basen 1,8 … 2,2
Salze 2,2 … 3,0
Neutral. Wasser 2,0
AFIx
Mess-
bereich
Leitfähigkeitsbereiche (wählbar)
0…500 µS/cm
0...1 mS/cm 0...10 mS/cm 0...100 mS/cm 0...1 S/cm
0...2 mS/cm 0...20 mS/cm 0...200 mS/cm
0...3 mS/cm 0...30 mS/cm 0...300 mS/cm
0...5 mS/cm 0...50 mS/cm 0...500 mS/cm
Definition: 1.000 µS/cm = 1.0 mS/cm
1.000 mS/cm = 1.0 S/cm
Konzentrationsbereiche (wählbar)
Bereich R1 R2 Bereich R1 R2
1 N.C. N.C. 3 N.C. 24 VDC
2 24 VDC N.C. 4 24 VDC 24 VDC
Einstellung des externen Eingangs für die Bereichswahl
Weißer Hintergrund Grüner Hintergrund Roter Hintergrund Roter Hintergrund und Fehlermeldung
Wählbare Displayansichten, Leitfähigkeit Konzentration
Visuelle Alarmmeldungen und Farben
Wert mit allen Werten Medium mit Werten Balkendiagramm mit Werten Konzentrationswert in %
gleiche Ansichten verfügbar wie für Leitfähigkeit
Wert mit Messstelle Medium mit Messstelle Balkendiagramm einschl. Temperatur
NaOH (Natronlauge) 0...15 Gewichtsprozent (0...90 °C)
25...50 Gewichtsprozent (0...90 °C)
HNO
3
(Salpetersäure) 0...25 Gewichtsprozent (0...80 °C)
36...82 Gewichtsprozent (0...80 °C)
1 x kundendefiniert
(30-Punkt-Linearisierung)
Leitfähigkeitsmessungen sind sehr temperaturabhängig.
Die Werkseinstellung ist 2,0 %/°C
Das bedeutet, dass die Kompensation beim AFIx automatisch mit
diesem Faktor erfolgt. Ist die Temperaturabhängigkeit für das gemes-
sene Medium bekannt, muss der betreffende Faktor eingestellt wer-
den. Sollte der Faktor unbekannt sein, empfiehlt es sich, einen Durch-
schnittswert aus der obigen Tabelle zu verwenden.
Der Temperaturkompensationsfaktor kann von 0,0 … 5,0 %/°C einge-
stellt werden.
Konfiguration der Temperaturkompensation über den Touchscreen:
Konfiguration des Messbereichs über den Touchscreen:
Eine Anleitung zur Konfiguration mit FlexProgram und dem FlexPro-
grammer finden Sie im FlexProgram unter HILFE.
Der Ausgang für die Konzentration kann ebenfalls über den Touch-
screen eingestellt oder mit FlexProgram konfiguriert werden.
Auch die Konfiguration der Displayfarben, Warnmeldungen und Relais
kann über Touchscreen (siehe Seite 8 und 9) oder FlexProgrammer
erfolgen.
Deutsch
Bedienungsanleitung
CombiLyz, AFI4
Leitfähigkeit in verschiedenen Medien:
Leitfähigkeit Mediengruppe Medium
55 nS/cm Wasser Ultrareines Wasser
1 µS/cm Reines Wasser
10 µS/cm Prozesswasser
100 µS/cm Nahrungsmittel Trinkwasser
Bier
1 mS/cm Milch
Orangensaft
10 mS/cm Apfelsaft
100 mS/cm Prozess Phosphorsäure
Chlorwasserstoffsäure
1000 mS/cm Natriumhydroxid
