www.baumer.com Bedienungsanleitung: 11126179 00 Seite 17 / 36

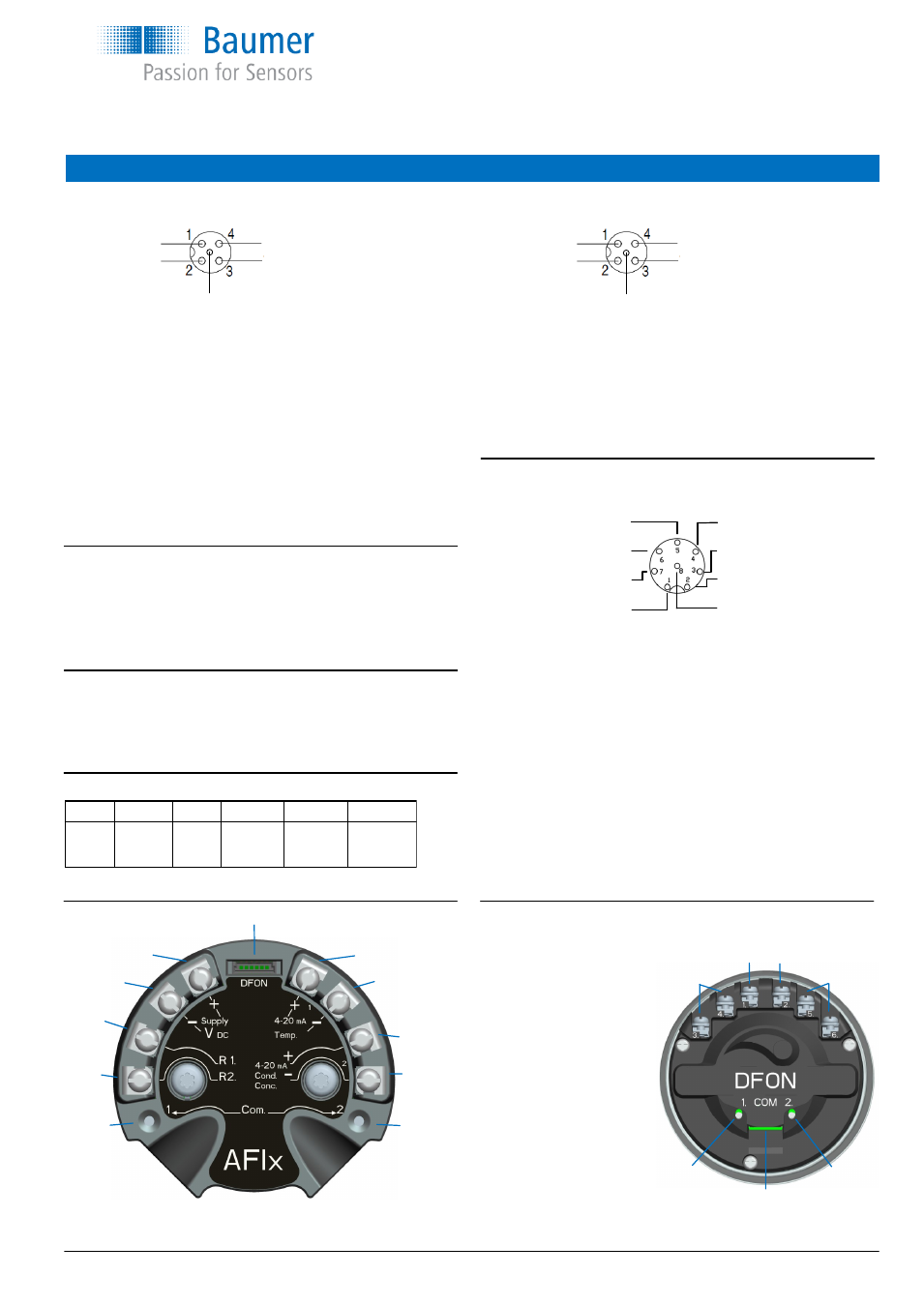

Elektrischer Anschluss
Linke Seite, 5.poliger M12-Stecker
1:
Brown Spannungsversorgung (+) (15...35 vdc)
2: Weiss Leitfähigkeit (-) (4...20 mA)
3: Blau Spannungsversorgung (-) (15...35 vdc)
4: Schwarz Leitfähigkeit (+) (4...20 mA)
5: NC Nicht belegt
Cond. (+) - 4
15...35 vdc (-) - 3
5 NC
1 - 15...35 vdc (+)
2 - Cond. (-)
Linksseitiger elektrischer Anschluss (Vorderansicht) Rechtsseitiger elektrischer Anschluss (Vorderansicht)
°C (+) - 4
R2 - 3
5 NC
1 - R1
2 - °C (-)
Rechte Seite, 5-poliger M12-Stecker
1:
Braun R1 (externer Eingang)
2: Weiß Temperatur (-) (4...20 mA)
3: Blau R2 (externer Eingang)
4: Schwarz Temperatur (+) (4...20 mA)
5: NC Nicht belegt
4 - Relais 1
3 - Relais 1
2 - Temp (+) (4...20 mA)
8 - R2 (externer Eingang)
Rechte Seite, 8-poliger M12-Stecker
1: Weiß R1 (externer Eingang)
2: Braun Temperatur (+) (4...20 mA)
3: Grün Relais 2
4: Gelb Relais 2
5: Grau Relais 1
6: Hellrot Relais 1
7: Blau Temperatur (-) (4...20 mA)
8: Rot R2 (externer Eingang)
Rechtsseitiger elektrischer Anschluss mit Relaisausgang
Elektrischer Anschluss am Display mit Relaisausgang
1: Nicht belegt
2: Nicht belegt
3: Grün Relais 2
4: Gelb Relais 2
5: Grau Relais 1
6: Hellrot Relais 1
(3 + 5 können gemeinsam
angeschlossen werden)
UnitCom Flachbandkabel
zum Transmitter
Zum Anschluss des
FlexProgrammer
COM 1 Rote Klemme
COM 2 Schwarze Klemme
DFON (UnitCom)
Spannungs-
versorgung
+ Temperatur +
Spannungs-
versorgung
- Temperatur -
R1
Leitfähig-
keit +
R2 Leitfähig-
keit -
Com 1 Com 2
N.C. N.C.
Relais 2 Relais 1
Com 1 Com 2
UnitCom
Anmerkung:
Für Bereiche unter 10 mS / cm muss ein geschirmtes Kabel verwendet
werden.
Anschluss des FlexProgrammer an den Transmitter
Com 1 Rote Klemme
Com 2 Schwarze Klemme
Die in den Transmitter eingegebenen Daten werden über das Flach-
bandkabel (UnitCom) automatisch in das DFON-Display hochgeladen.
Anschluss des Flexprogrammers an das DFON-Display
Com 1 Rote Klemme
Com 2 Schwarze Klemme
Zum Einrichten von Farbänderungen, Relais-Sollwerten usw
Einstellung des externen Eingangs für die Messbereichswahl.
Relais 2 - 5
Relais 2 - 6
Temp. (-) (4...20 mA) - 7
R1 (externer Eingang) - 1
Bereich R1 R2 Bereich R1 R2
1 N.C. N.C. 3 N.C. 24 VDC
2 24 VDC N.C. 4 24 VDC 24 VDC
Deutsch
Bedienungsanleitung
CombiLyz, AFI4
Anmerkung:
Wenn für die linke und die rechte Seite ein 5-poliger M12-Stecker ge-
wählt wird, ist der AFI4 direkt kompatibel mit dem Vorgängermodell,
dem Baumer Leitfähigkeitssensor ISL.
