www.baumer.com Bedienungsanleitung: 11126179 00 Seite 15 / 36

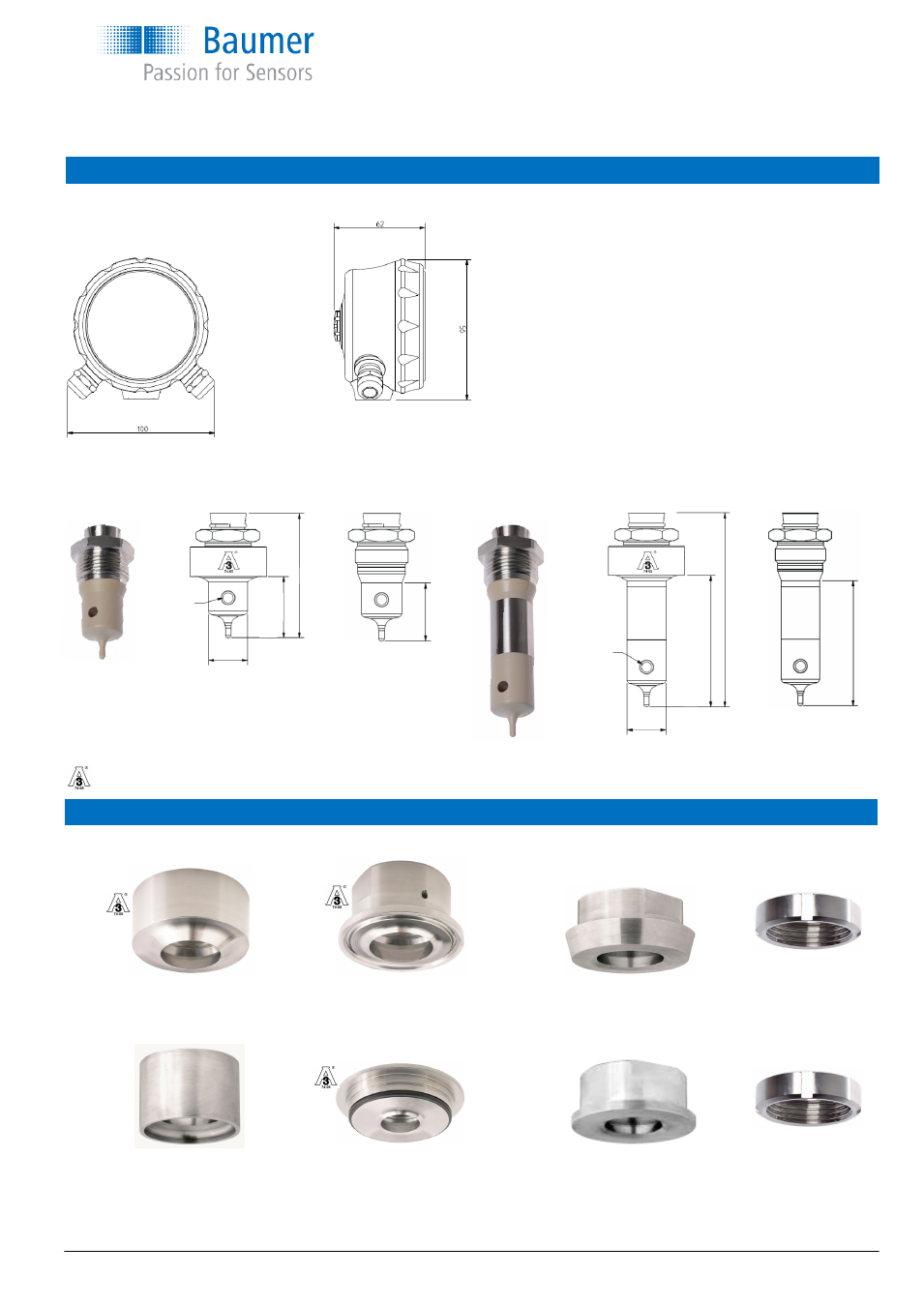

Abmessungen
Schweißanschluss Clamp-Anschluss Schraubanschluss Überwurfmutter
Kurze Version 3A Versionen Standard Lange Version 3A Versionen Standard
40,5 mm 37 mm 87 mm 83 mm
G1" Montageadapter
DN 40...50 PM052-1 Variline, type N VAM053 SMS 1145 DN 38 SAM-038-1 SNF038
DN 65...150 PM052-2 SMS 1145 DN 51 SAM-051-1 SNF051
Weitere Adapter erhältlich, z. B. mit Standard-Industriegewinde. Siehe Datenblatt für Zubehör.
Für Tanks
Für Rohre
PM053 ISO 2852 DN38 CAM050-505 DIN 11851 DN 32 MAM050-032 MNF032
ISO 2852 DN51 CAM050-640 DIN 11851 DN 40 MAM050-040 MNF040
DIN 11851 DN 50 MAM050-050 MNF050
Die beiden obigen Sensoren sind 3A-zugelassen bei Montage in einem der unten aufgeführten G1"-Montageadapter mit 3A-Zulassung
Vorderansicht Anschluss unten
Ш6,6
Ш25,5
87
128
83
37
Ш6,6
Ш25,5
4
0
,5
82
