System connection guide, Base station ds-560, Hd component recording system – Nipros ES-600 Operating Instruction User Manual
Page 43: Lvm-89w, Camera adaptor ds-260, Multi-core studio system nipros/s26, D-sub 15-pin connector pin assignment, Cmp in moni if, Connector panel), Front) (26-pin cable)

43
NIPROS/S26 システム構成例

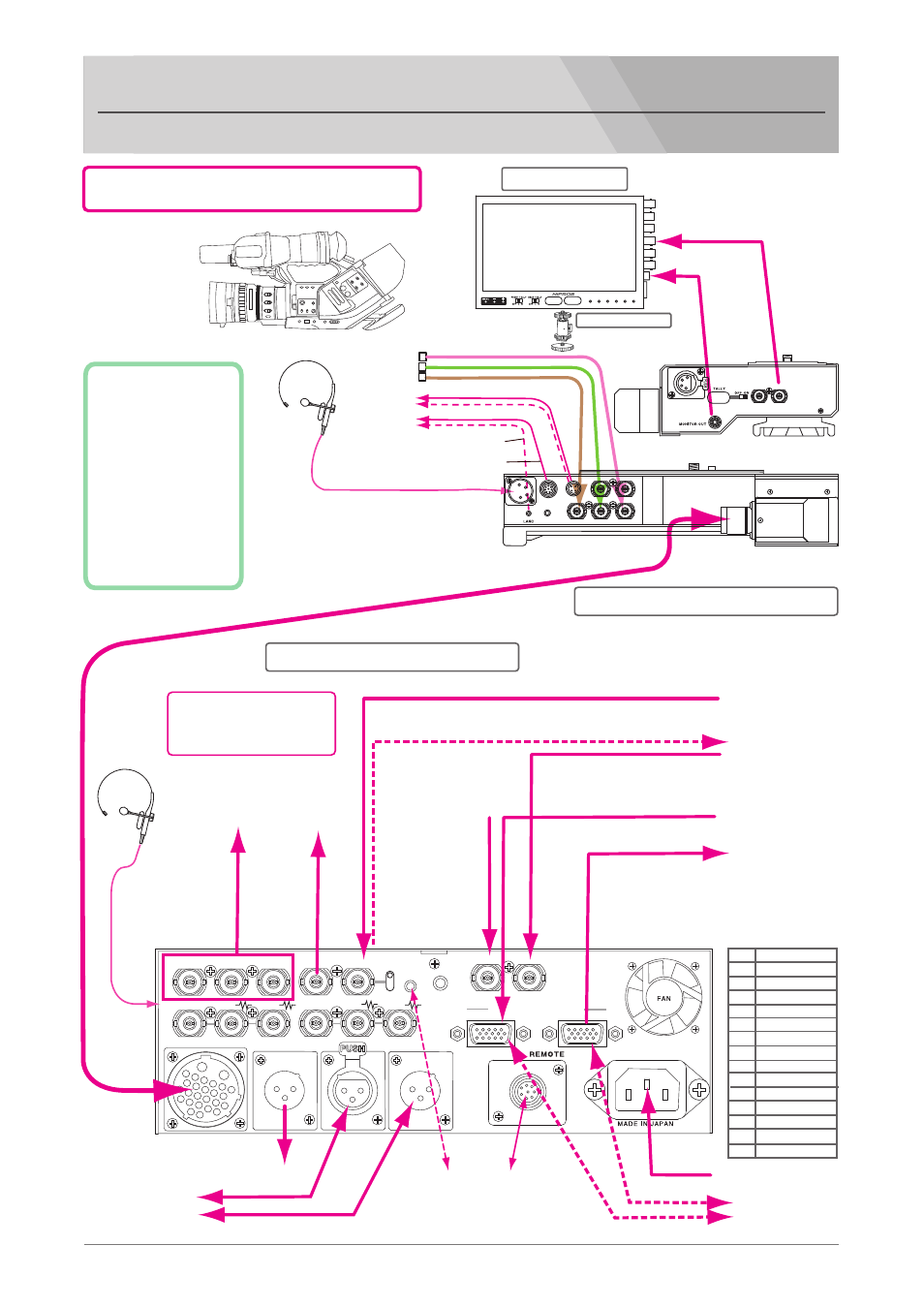

System Connection Guide
CAMERA
AUDIO OUT
EXT LINE (2W I/O) EXT LINE (2W I/O)
HD/SD COMPONENT OUT
VIDEO OUT
VIDEO IN
AUX
LANC
TC OUT
EXT.
AUDIO IN
SDI IN
OUT 1
OUT 2
OUT 1
OUT 2
SDI RET IN
TC IN
RET IN
TALLY EXT LINE (4W I/O)
IN
OUT
Y
Pb
Pr
AC IN
D-sub 15-pin
connector
pin assignment
2W INTERCOM
SYSTEM
4W INTERCOM
SYSTEM
AUDIO
from
SWITCHER
TALLY OUT
(D-sub 15-pin)
to next DS-560
TALLY IN
(D-sub 15-pin)
TIME CODE
IN
OUT
REMOTE
Controller
LANC
REMOTE
Controller
GENLOCK
GENERATOR
from
SWITCHER
to
SWITCHER
VTR
Composite signal
to
MONITOR
MONITOR
Component signals
1 TALLY 1
2 TALLY 2
3 TALLY 3
4 TALLY 4
5 TALLY 5
6
7
8
9
10 GND
11 4W OUT H
12 4W OUT L
13 4W IN H
14 4W IN L
15 GND
AUX
(Composite)
Base Station DS-560
In case of using a monitor,
make sure to connect the
termination load(75 Ω).
COLOR INPUT
RGB
MARKER
MONO
16:9
4:3
PEAKING
HD Component recording system
Y
B-Y
R-Y
Y IN
Pb IN
Pr IN
RET OUT
MONITOR OUT
CMP IN
MONI IF
LVM-89W
(connector panel)
DC 12VOUT
(MAX3.0A)
CAMERA ADAPTOR
DS-260
TALLY OUT
RET OUT
(front)
(26-pin cable)
Camera Adaptor DS-260
HEADSET
DL-400
Multi-core Studio System NIPROS/S26
Supplied Accessories
付属品リスト
MONITOR LVM-89W 1
UNIVERSAL HEAD 1
6-PIN CABLE VC-450 1
HEADSET DL-400 2
REMOTE CABLE RCC-450 1
BNC-RCA PLUG 3
BNC CABLE 1m 1
DC CABLE DC-EX3 1
RETURN OUT
D-SUB 15PIN-D-SUB 15PIN CABLE 1
D-SUB 15PIN-CUT CABLE 1
LANC CONTROL CABLE 1
AC CABLE 1
DC CABLE DC-Z7J 1
BNC CABLE
1m
6P CABLE
VC-450
REMOTE CABLE RCC-450
LANC CONTROL CABLE or
BNC CABLE 38 cm or
COMPONENT CABLE
UNIVERSAL HEAD
or
DC-EX3 or
DC-Z7J
AC
AC
CABLE
DC IN
REMOTE
( )
( )
OPERATING INSTRUCTIONS(CDROM) 1
INTERCOM
HEADSET
EXT.AUDIO OUT
REMOTE
DC OUT
AUX
VIDEO IN
(VIDEO OUT/TC IN)
Pr IN
Pb IN
Y IN
(front
panel)
HEADSET
DL-400
Composite signal
