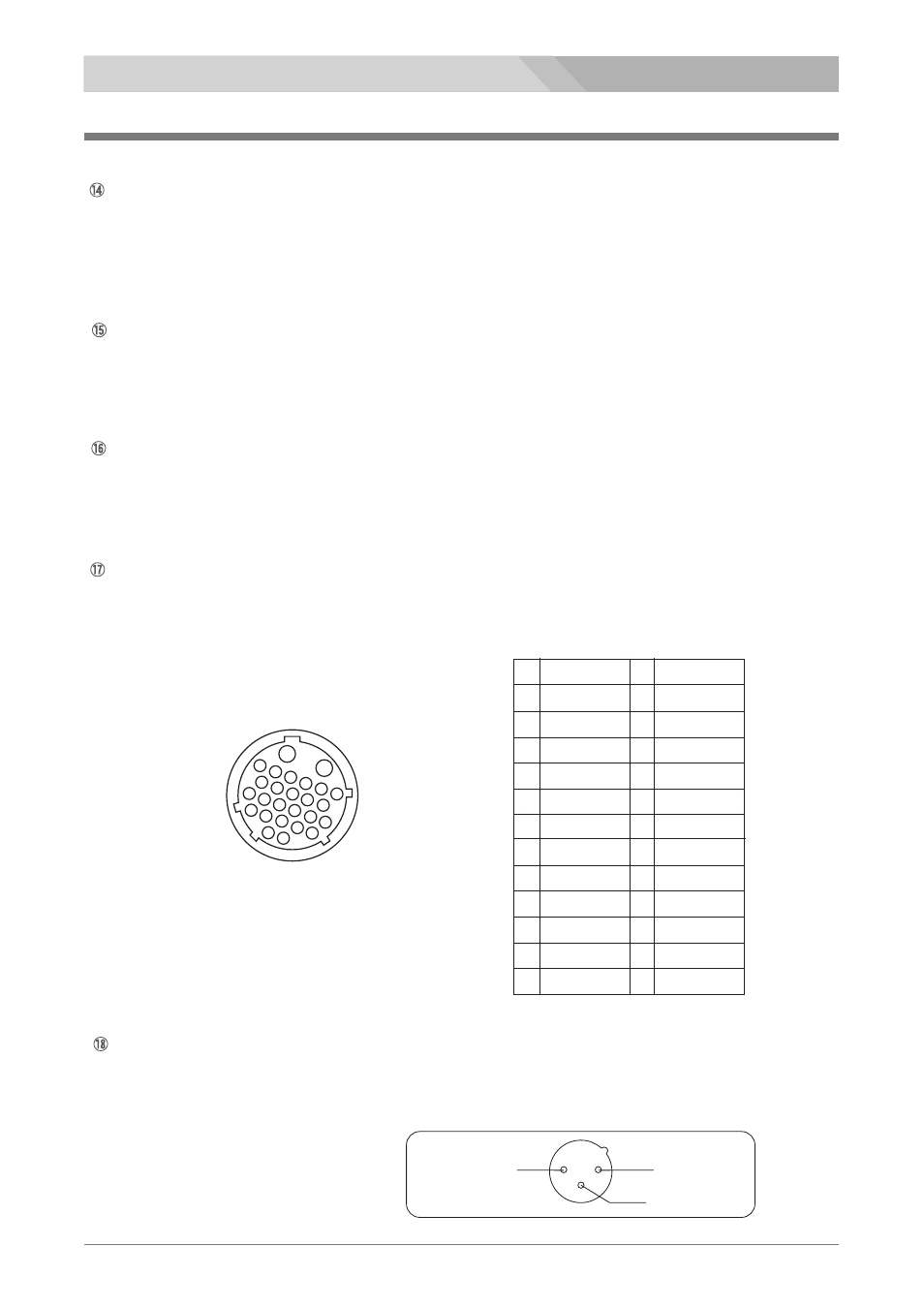

Base Station ES-600
リアパネル
Rear panel
AUDIO OUT connector (XLR 3-pin, male)
AUX connector (BNC) and VIDEO IN/TC OUT select switch
RET IN connector (BNC)
TC IN connector (BNC)
CAMERA connector (26-pin, female)
A
B
1
A
B
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
VIDEO IN
VIDEO SG
MIC X
MIC Y
MIC G
RMT TXX
GEN OUT G
REM VIDEO G
GEN OUT X
REM RX X
REM RX Y
+12V
GND
RET V OUT
RET V OUT G
TALLY OUT
Y SG
Y IN
R-Y IN
R-Y SG
B-Y IN
B-Y SG
REM VIDEO X
REM POW(NC)
INCOM
REM TX Y
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26-pin connector
(female)
pin assignment
カメラアダプターDS-260へ26ピンマルチケーブルにて接続します。(Sony CCZ-A25/50/100)
Connect to the Camera Adaptor ES300 with a 26-pin multi-cable (Sony CCZ-A25/50/100).
Input the composite video signal from an external vtdeo equipment or outputs the time cord signal from
the Camera Adaptor ES300. Select the VIDEO IN or the TC OUT with the select switch.
ビデオコンポジット信号の入力またはDS-260からのタイムコード信号の出力を切替スイッチで切り替えて使用します。
Input the composite video return signal from a switcher.
ビデオコンポジット リターン信号を入力します。
Input a time cord signal.
タイムコード信号を入力します。
Outputs the audio signal from the Camera Adaptor ES300.
オーディオ信号を出力します。
Pin assignment XLR 3-pin,male
1PIN : GND
2PIN : HOT
3PIN : COLD
