オーディオ信号の接続

AUDIO signal connection

オーディオ 信号を入力する場合は、AUDIO IN コネクタ (φ3.5 ミニジャック ) へ接続します。

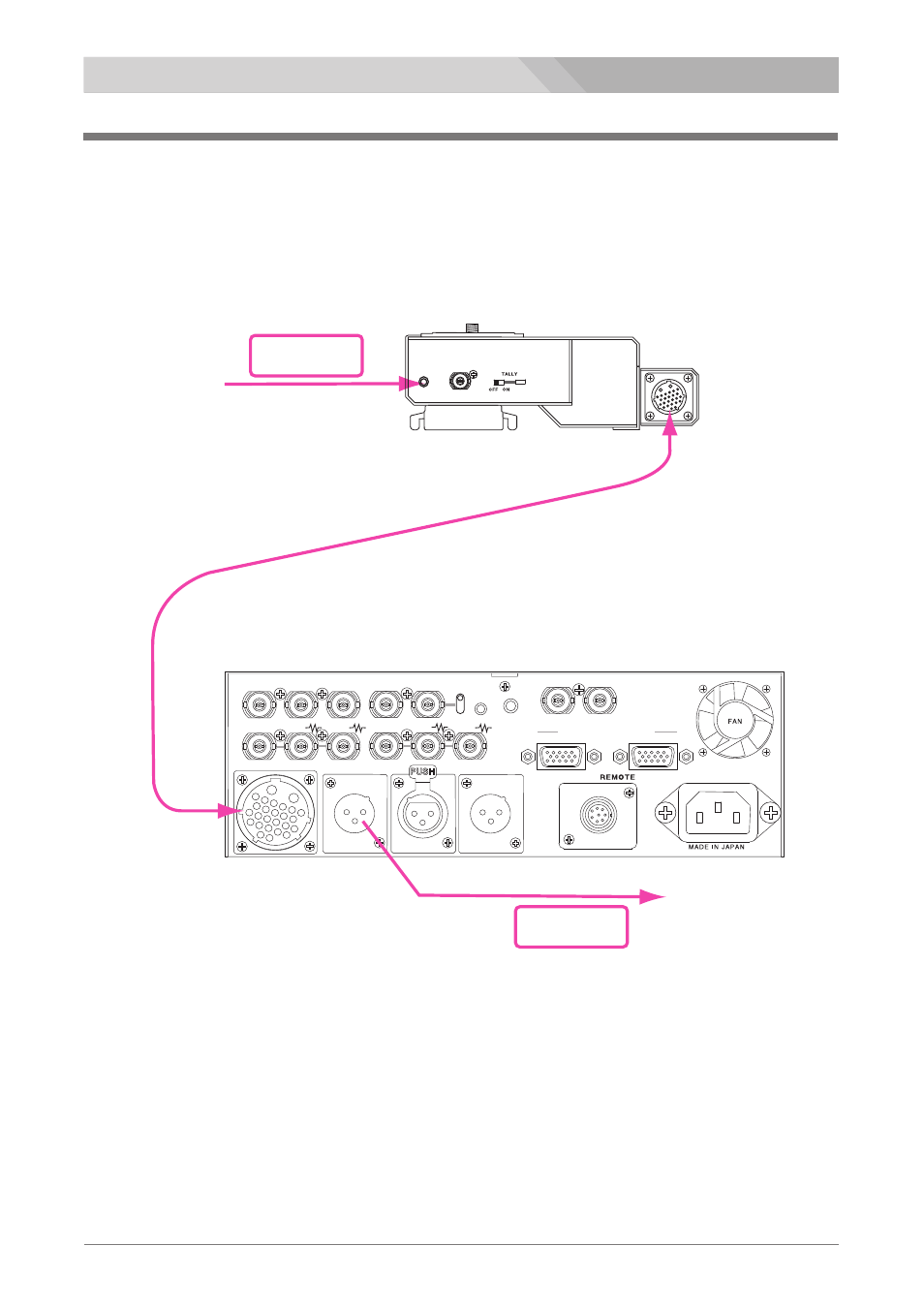

Connect the audio output signal from a camcorder to the AUDIO IN connector,φ3.5 stereo mini jack, with

an audio cable.

1

audio signal

TC OUT

AUDIO IN

MADE IN JAPAN

CAMERA

AUDIO OUT

EXT LINE (2W I/O) EXT LINE (2W I/O)

HD/SD COMPONENT OUT

VIDEO OUT

VIDEO IN

AUX

LANC

TC OUT

EXT.

AUDIO IN

SDI IN

OUT 1

OUT 2

OUT 1

OUT 2

SDI RET IN

TC IN

RET IN

TALLY EXT LINE (4W I/O)

IN

OUT

Y

Pb

Pr

AC IN

audio signal

(26-pin cable)

DS-560

(rear)

to

switcher,

VTR,

audio mixer,

etc.

DS-260

(φ3.5 mini jack)

(XLR 3-pin)

オーディオ信号の出力は、AUDIO OUT コネクタからキャノン 3 ピンケーブルでスイッチャー、 VTR、 オーディオミキサー

等へ接続します。

Connect the AUDIO OUT connector to a switcher, a VTR, an audio mixer, etc. with a XLR 3-pin cable.

2

Multi−core Studio System NIPROS ES−300 & ES−600

from

camcorder
