64 MobileView Machine Terminal MT750
Publikation 2727-QS003E-MU-P
Einsetzen der PC-Karte

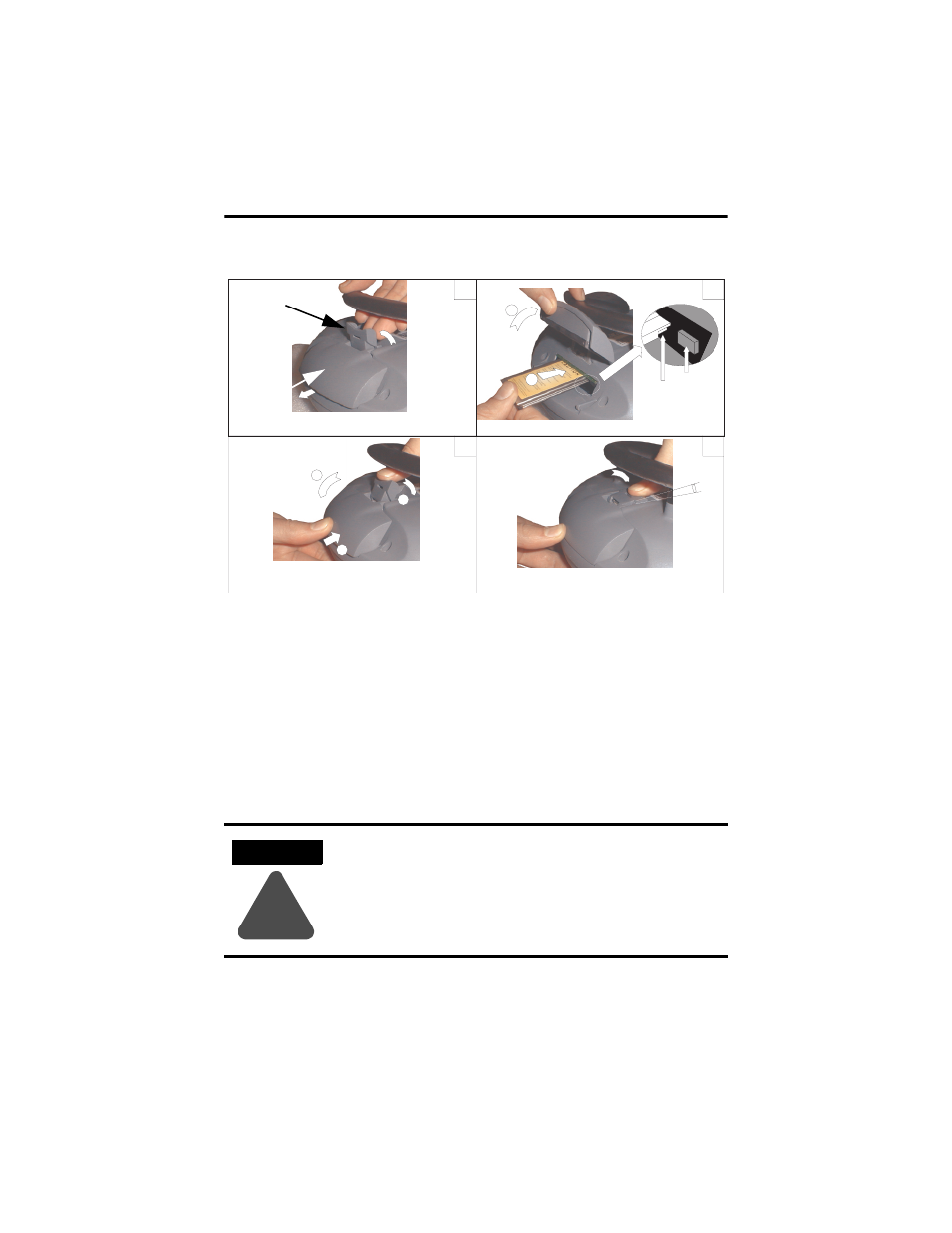

1. Entsperren der PC-Kartenabdeckung (siehe Abbildung 1).
a. Legen Sie das MobileView-Terminal mit der Anzeige nach unten auf
einen flachen, sauberen Tisch (vorzugsweise auf eine ESP-Fläche).
Achten Sie darauf, dass Sie das Terminal und seine Komponenten nicht
beschädigen.
b. Heben Sie den Verschlusshebel an, sodass sich die PC-Kartenabdeckung
löst.
2. Einsetzen einer PC-Karte (siehe Abbildung 2).
a. Heben Sie die Abdeckung an.
b. Setzen Sie die PC-Karte so ein, dass sie einrastet und die Auswurftaste
nach außen gedrückt wird.
3. Schließen und Verriegeln der Abdeckung (siehe Abbildung 3).
4. Drücken Sie die Abdeckung nach unten, bis sie vollständig einrastet (siehe
Abbildung 4).
ACHTUNG
!
Vergewissern Sie sich, dass die andere Ecke der PC-Karte (mit
der Einkerbung) sich im Schlitz an der Seite der Auswurftaste
befindet.
Überprüfen Sie den Zustand und die Position der Abdeckungs-
dichtung, bevor Sie die PC-Kartenabdeckung schließen.
Auswurftaste
1 2
3 4
Muss
vollständig
einrasten
a
b
c
a
b
Verschlusshebel
PC-Kartenab-
deckung
