112 Terminale MobileView Machine MT750
Pubblicazione 2727-QS003E-MU-P

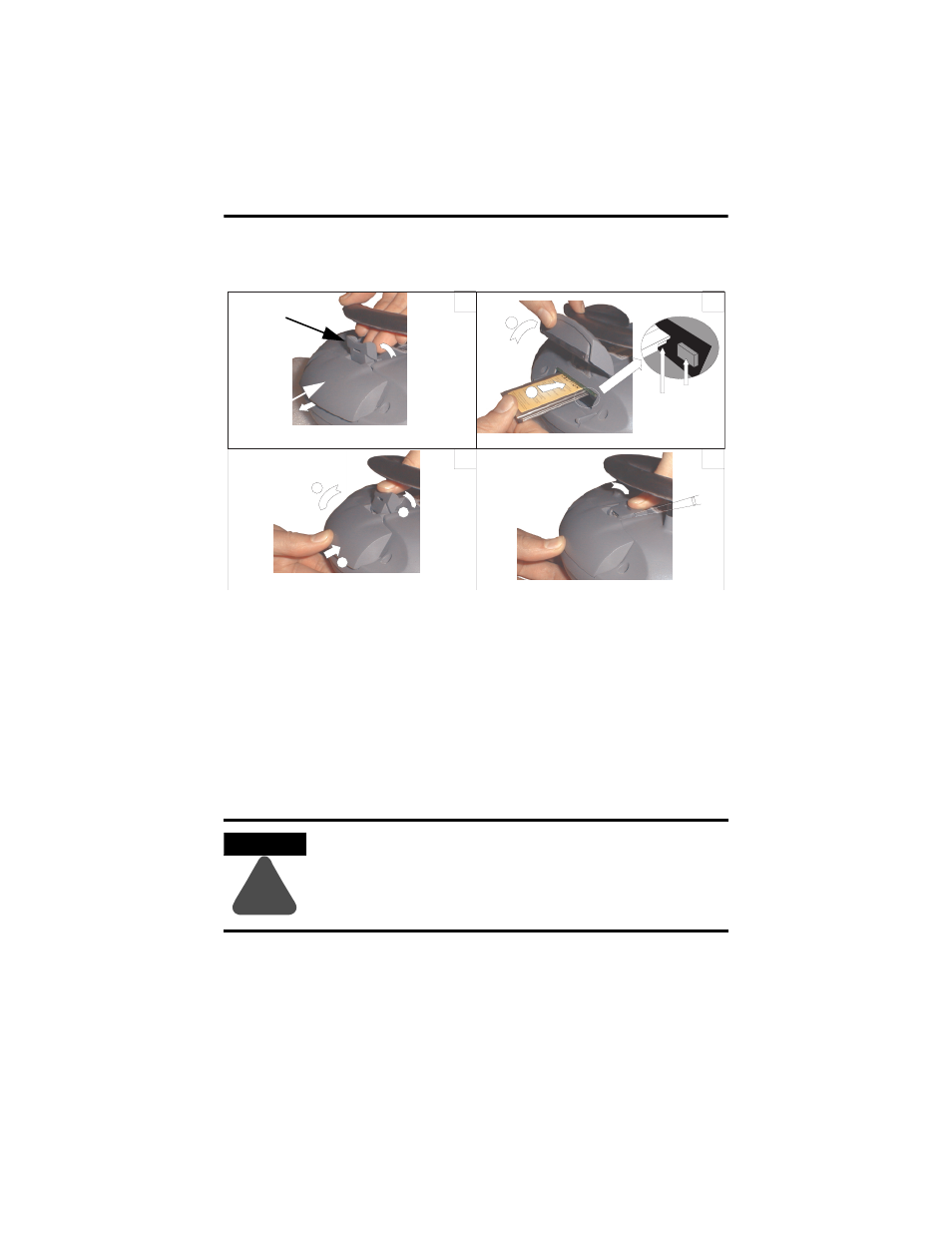

Inserimento di una PC Card
1. Apertura del coperchio della scheda PC (vedere illustrazione 1).
a. Posizionare MobileView con il display rivolto verso il basso su una
superficie piana, morbida ed antigraffio. Fare attenzione a non
danneggiare il terminale e gli elementi.
b. Sollevare la leva di bloccaggio fin quando non si apre il coperchio della
PC Card.
2. Inserimento di una PC Card (vedere illustrazione 2).
a. Sollevare il coperchio.
b. Inserire la PC Card fin quando non si blocca e il pulsante di espulsione
fuoriesce.
3. Chiudere e bloccare il coperchio (vedere illustrazione 3).
4. Premere il coperchio fin quando non si sente uno scatto (vedere
illustrazione 4).
ATTENZIONE
!
Assicurarsi di inserire la scheda con l'angolo con la tacca dalla
parte del pulsante di espulsione.
Prima di chiudere il coperchio della scheda PC, controllare lo
stato e la posizione della guarnizione del coperchio.
Pulsante di espulsione
1 2
3 4
Si deve
sentire uno
scatto
a
b
c
a
b
Leva di bloccaggio
Coperchio PC
Card
