Terminale MobileView Machine MT750 107
Pubblicazione 2727-QS003E-MU-P

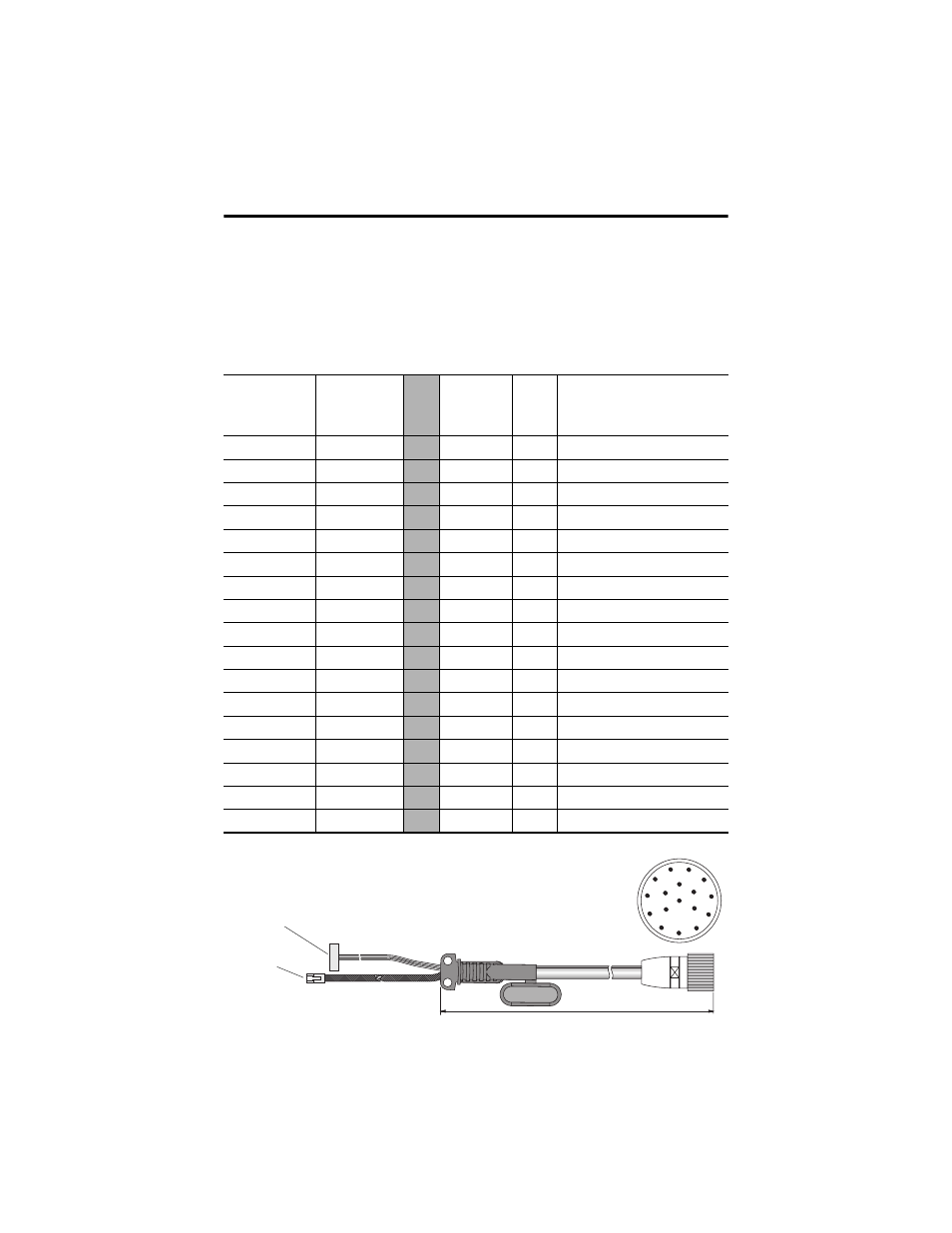

Cavo di collegamento MobileView
Il cavo di collegamento di MobileView (2727-MRTxx) collega il terminale
MobileView al cavo della scatola di giunzione. Il cavo è lungo 5, 10, 15 o 20 metri.
Questo cavo è resistente ad acqua, detergenti, olio per motori, refrigeranti, grassi,
lubrificanti e prodotti di condensazione contenenti acido cloridrico.
* Solo per collegamento con terminali MobileView Guard G750.
K1
N. pin
connettore
circolare 17 pin
Colore filo
cavo di
connessione
K3,
Connettore
femmina a
11 pin
K2,
RJ-45
a 8
pin
Descrizione
segnale
1 rosa -->> 6 - 24V cc
2 nero -->> 7 - GND_IN
3 verde-marrone -->> 8 - E-Stop, circuito 1, positivo *
4 bianco-verde -->> 9 - E-Stop, circuito 1, negativo *
5 grigio-rosa -->> 10 - E-Stop, circuito 2, positivo *
6 rosso-blu -->> 11 - E-Stop, circuito 2, negativo *
7 marrone -->> 1 - Interr. di abilitazione, circ. 1, pos. *
8 giallo -->> 2 - Interr. di abilitazione, circ. 1, neg. *
12 verde -->> 3 - Interr. di abilitazione, circ. 2, pos. *
17 grigio -->> 4 - Interr. di abilitazione, circ. 2, neg. *
9 ponte con pin 10 -->> - - Non usato
10 ponte con pin 9 -->> - - Non usato
11 viola -->> 5 - Non usato
13 blu -->> - 1 TD+ (trasmissione)
14 bianco -->> - 2 TD- (trasmissione)
15 arancione -->> - 3 RD+ (ricezione)
16 rosso -->> - 6 RD- (ricezione)
1
2
3
4
5
6
7
8
9
10
11
12
13
14 15
16
17
K3, connettore femmina a 11 pin
per S19 del terminale MobileView
K2, connettore
RJ-45 a 8 pin
per S4 sul
terminale
MobileView.
5, 10, 15 o 20 metri
K1, connettore circolare a 17 pin
vista lato connettore
