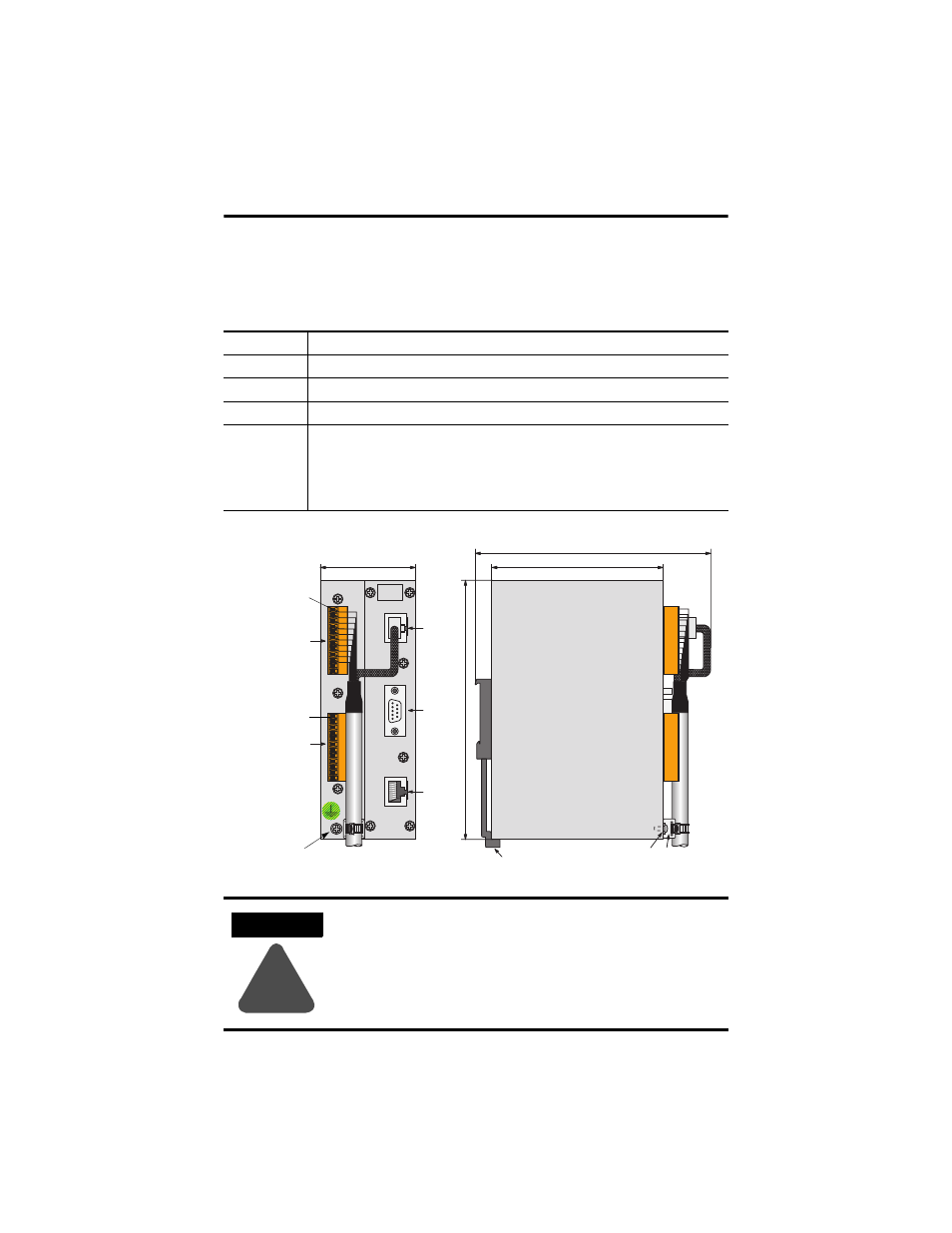

Montagem e Fiação da Caixa de Distribuição do MobileView
A Caixa de Distribuição do MobileView (2727-MRJB1) integra seu terminal no
sistema de controle e é montada em um trilho DIN.
S1
Tomada RJ-45 para conexão das linhas de dados do MobileView.
S2
Conector fêmea DSUB de 9 pinos (para uso futuro).
S3
Tomada RJ-45 para rede Ethernet.
X1
Conector macho de 12 pinos para conexão do Cabo da Caixa de Distribuição.
X2
Conector macho de 12 pinos (acompanha o conector fêmea do bloco de terminal) para
conectar:
•
fonte de alimentação de 24 Vcc
•
chave de interrupção de emergência (usada somente nos Terminais MobileView
Guard G750)
•
chaves de ativação (usadas somente nos Terminais MobileView Guard G750)
ATENÇÃO
!
A Caixa de Distribuição e o terminal MobileView atendem à
classe de segurança III de acordo com EN 61131-2 e EN 50178.
Ao conectar o terminal MobileView, verifique se todas as
tensões conectadas a ele são baixas tensões de segurança; para
isso, use um transformador de segurança ou um componente
semelhante.
24V D C
ON LY
TER M IN AL IN
R S422 OUT
ETH ER N ET O U T
+24V
GND
ES1+
ES1-
ES2+
ES2-
ED1 +
ED1 -
ED2 +
ED2 -
+24V
GND
ES1+
ES1-
ES2+
ES2-
ED1 +
ED1 -
ED2 +
ED2 -
S1
S2
S3
162
m
m
(6
,4
p
ol
.)
X1
(com o Conector
Fêmea K3 do
Bloco de
Terminal)
X2
(com o Conector
Fêmea K4 do
Bloco de
Terminal)
Pino 1, 24 Vcc
Pino 1, 24 Vcc
Trava do Trilho DIN
Parafuso de
Aterramento
Protetor
60 mm (2,36 pol.)
150 mm (5,91) pol.)
108 mm (4,25 pol.)
Parafuso de
Aterramento
