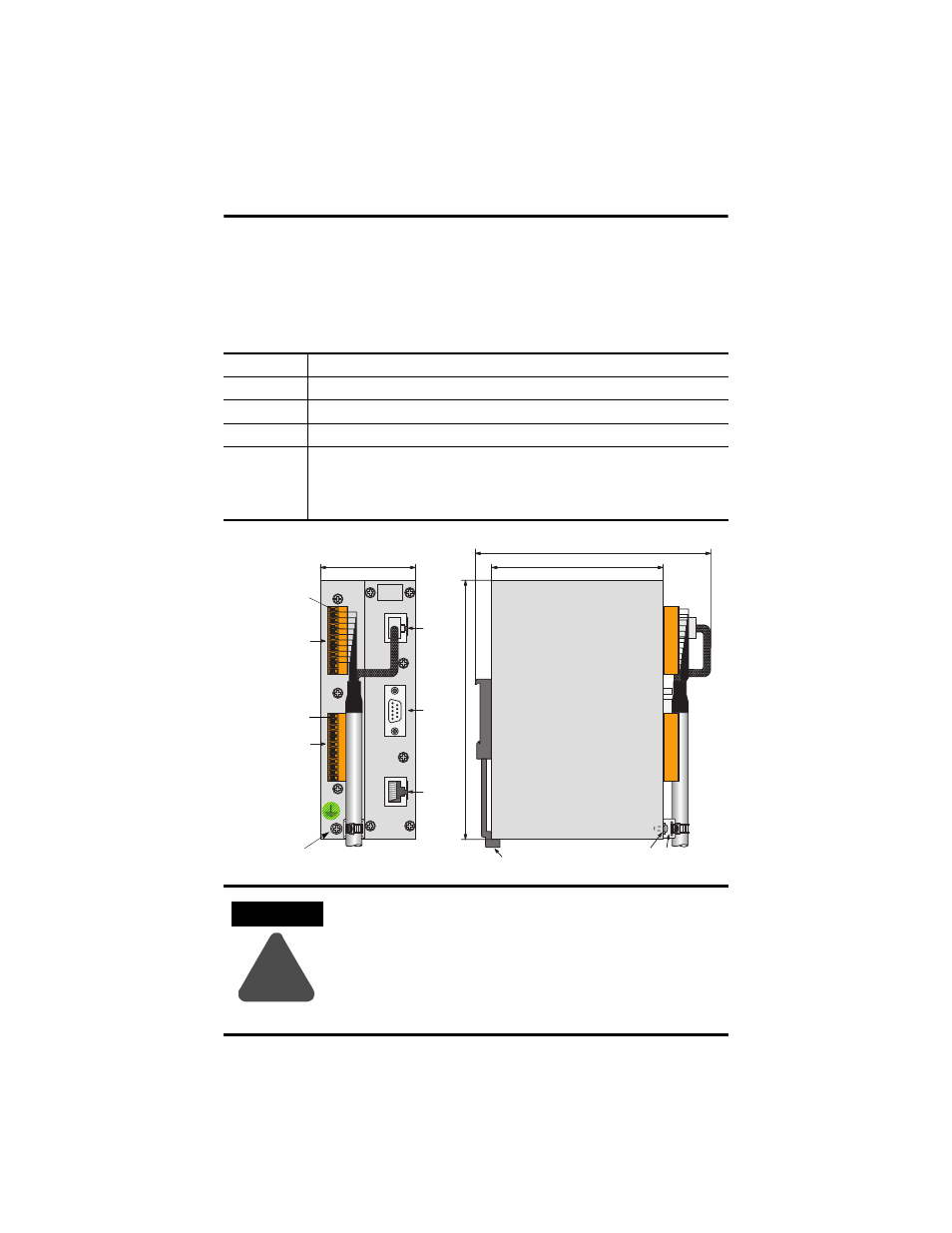

Montage und Verdrahtung des MobileView-Anschlusskastens
Mit dem MobileView-Anschlusskasten (2727-MRJB1) wird das MobileView-Terminal
in das Steuerungssystem integriert. Der Anschlusskasten wird auf einer DIN-Schiene
montiert.
S1 RJ-45-Buchse zum Anschließen der MobileView-Datenleitungen
S2 9-Stift-DSUB-Buchse (zur späteren Verwendung)
S3 RJS-45-Buchse zum Ethernet-Netzwerk
X1 12-Stift-Stecker zum Anschließen des Anschlusskabels
X2 12-Stift-Stecker (wird mit Klemmenleisten-Anschlussbuchse geliefert) zum Anschließen
folgender Komponenten:
•
24-V-DC-Netzteil
•
Not-Aus-Schalter (nur bei MobileView Guard G750-Terminals)
•
Aktivierungsschalter (nur bei MobileView Guard G750-Terminals)
ACHTUNG
!
Der Anschlusskasten und das MobileView-Terminal entsprechen
der Sicherheitsklasse III gemäß EN 61131-2 und EN 50178.
Stellen Sie beim Anschließen des Terminals sicher, dass es sich
bei allen am MobileView-Terminal anliegenden Spannungen um
Sicherheits-Kleinspannungen handelt, indem Sie einen
Sicherheits- transformator oder eine ähnliche Komponente
verwenden.
24V D C
ON LY
TER M IN AL IN
R S422 OUT
ETH ER N ET O U T
+24V
GND
ES1+
ES1-
ES2+
ES2-
ED1 +
ED1 -
ED2 +
ED2 -
+24V
GND
ES1+
ES1-
ES2+
ES2-
ED1 +
ED1 -
ED2 +
ED2 -
S1
S2
S3
162
m
m
X1
(mit Klemmen-
leisten-Anschlus-
sbuchse K3)
X2
(mit Klemmen-
leisten-Anschlus-
sbuchse K4)
Stift 1, 24 V DC
Stift 1, 24 V DC
DIN-Schienen-Riegel
Erdungs-
schraube Zugentlastung
60 mm
150 mm
108 mm
Erdungsschraube
