Terminale MobileView Machine MT750 101
Pubblicazione 2727-QS003E-MU-P

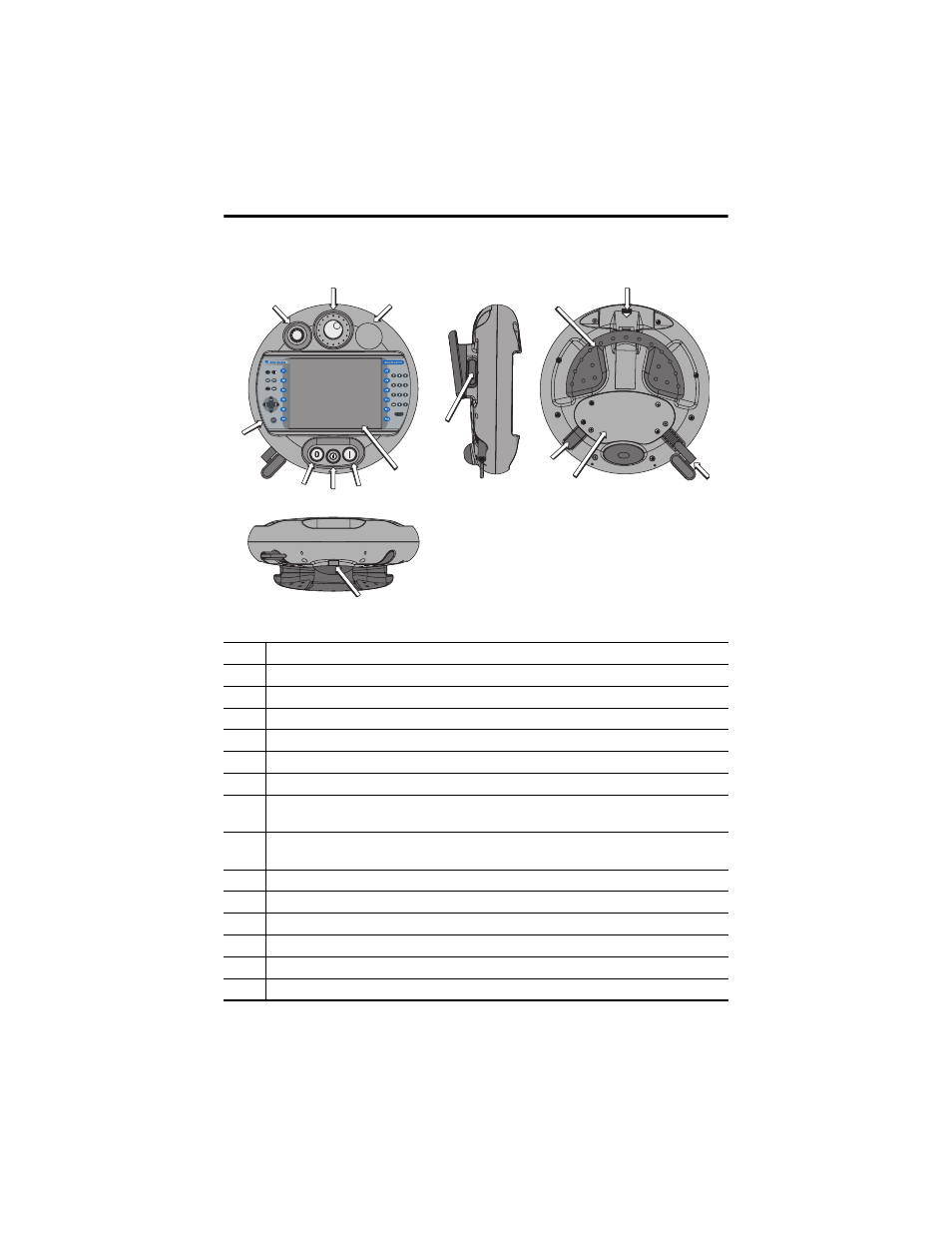

Descrizione del terminale MobileView Machine MT750
1 Potenziometro con risoluzione lineare 0-127 (opzionale)
2 Volantino elettronico, 50 impulsi/giro da -32768 a +32768 (opzionale)
3 Posizione dello stop di emergenza (opzionale solo sui terminali di sicurezza MobileView Guard G750)
4 Tastierino a membrana con feedback tattile, funzionante come una tastiera Windows standard
5 Pulsante monostabile illuminato, LED giallo, contrassegno OFF, normalmente aperto (opzionale)
6 Selettore a chiave a 3 posizioni (opzionale)
7 Pulsante monostabile illuminato, LED giallo, contrassegno ON, normalmente aperto (opzionale)
8 Display LCD a colori da 7,7" a matrice passiva VGA (640 X 480 pixel) con touchscreen resistivo
analogico
9 Selettore di abilitazione, uno su ciascun lato dell'impugnatura (opzionale solo sui terminali di
sicurezza MobileView Guard G750)
10 Interfaccia stampante/tastiera IrDA a 9600 o 115,2 K baud
11 Impugnatura ambidestra
12 Interfaccia PC Card a slot singolo per schede di tipo I, II e III (opzionale)
13 Flesibile per cavo di collegamento (fornito con il cavo)
14 Coperchio posteriore dello scomparto dei collegamenti
15 Spina per presa quando non utilizzata (conforme alle norme di sicurezza IP54)
1
2
3
4
5
6
7
8
9
11
12
13 14
15
10
